Індикатор працездатності схем обліку електричної енергії

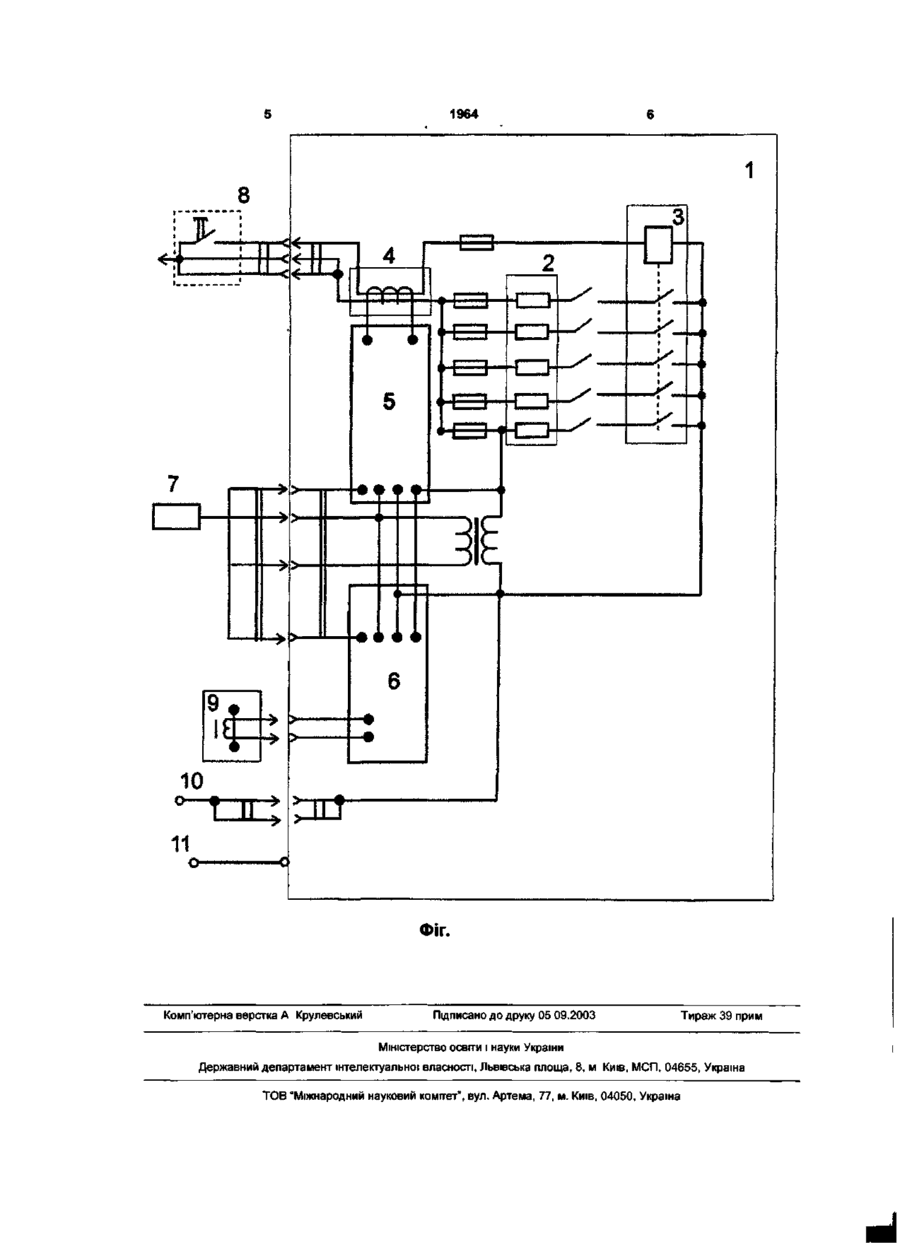

Індикатор працездатності схем обліку електроенергії, що містить в собі корпус, всередині якого змонтовано контрольний лічильник, елементи електронавантаження, пускорегулюючу апаратуру, з'єднані між собою, штангу для підключення елек тронавантаження до точки обліку та пульт дистанційного управління лічильником, який відрізняється тим, що елементи електронавантаження, застосовані в ньому, виконані у вигляді блоків з позисторної кераміки з вентиляторами, виконаними з можливістю ступінчастого приєднання до схеми заміру, пускорегулююча апаратура підключена через трансформатор струму, а контрольний лічильник виконано у вигляді електронних плат для обробки КІЛЬКОСТІ спожитої електроенергії, при цьому вони з'єднані з пультом управління, а до одної з них приєднаний кліщовий струмоперетворювач Корисна модель, що патентується відноситься до галузі енергетики, а саме до будування приладів, які здійснюють діагностику роботи точки обліку електроенергії ВІДОМІ прилади та пристрої, що застосовуються для оцінки працездатності схем обліку електроенергії, наприклад, електронний прибор EHF3 заводу електролічильників Ганцприлад, Угорщина та навантажувальний пристрій за патентом України № 45935, що прийнятий нами за прототип і приведений в якості додатку до опису заявки для полегшення роботи експертизи Як видно з опису та формули винаходу прототипу (цитуємо) "навантажувальний пристрій містить в собі корпус, всередині якого вмонтовано лічильник для визначення КІЛЬКОСТІ електроенергії, який відрізняється тим, що додатково містить в собі один або принаймні два елементи електронавантаження, пускорегулюючу та контрольну апаратуру, штангу для підключення навантаження, а також пульт дистанційного управління лічильником Не будемо вдаватися до критики вад формули винаходу, яка не розкриває функціональних зв'язків між елементами, будемо говорити в цілому про недоліки відомого пристрою, бо ми його змоделювали і виявили слідуюче 1) недоліком прототипу в першу чергу є те, що він визначає правильність роботи точки обліку вцілому, не вказуючи який з елементів точки облі ку (лічильник, трансформатор струму та ін ) дає похибку, тобто правильність роботи елементів точки обліку конструкція прототипу не визначає, 2) включення пускорегулючої апаратури вносить додаткову похибку при визначені правильності роботи точки обліку, 3) наша промисловість не випускає лічильників з цифровою індикацією з дискретністю принаймні 1 Ватт, який би можливо було б використати в якості контрольного Тому була поставлена задача створення приладу, що не містив би в собі вищевказаних недоліків і мав кращі характеристики, був би менш складним і мав сучасну елементну базу, більш просту при складанні і зручну в експлуатації В основу корисної моделі, що вирішує ці проблеми і заявляється до патентування, є те, що індикатор працездатності схем обліку електроенергії містить в собі корпус, всередині якого змонтовано контрольний лічильник, пускорегулюючу апаратуру, елементи електронавантаження, поєднані між собою, штангу для підключення навантаження до точки обліку та пульт дистанційного управління лічильником, а згідно з конструкцією корисної моделі, що пропонується до патентного захисту, елементи електронавантаження, що застосовані в ньому, виконані у вигляді блоків з позисторної кераміки з вентиляторами, з можливістю ступінчастого приєднання до схеми заміру, пускорегулююча апаратура підключена через трансформатор (О 1964 струму, що дало можливість використовувати однакове електронавантаження для перевіряємої точки обліку та даного приладу, замість контрольного лічильника використані електронні плати для обробки КІЛЬКОСТІ спожитої електроенергії, при цьому вони поєднані з пультом управління, що дало можливість виводити результати вимірів на пульт управління в цифровому виді з дискретністю 0,1 Ватта, в корисній моделі використано кліщовий струмоперетворювач приєднаний до одної з електронних плат, що дало можливість перевіряти трансформатори струму точки обліку Індикатор, що пропонується, зображено на кресленні (фіг), що прикладається до матеріалів заявки Прилад складається з корпусу 1, всередині якого розміщені елементи електронавантаження 2 з вентиляторами, поєднані між собою так, що підключаються ступінчасто до схеми заміру по мірі вимоги, наприклад, зі значенням потужності від 1400Вт до 10000Вт В корпусі 1 змонтована пускорегулююча апаратура 3, що приєднується до схеми обліку за допомогою трансформатора струму 4В корпусі 1 замість контрольного лічильника (по прототипу) встановлені електронні плати 5 і 6, на яких розміщені мікросхеми обробки КІЛЬКОСТІ спожитої електроенергії, що поєднанні з пультом управління 7 Поза корпусом розміщені штанга 8, яка поєднує точку обліку (на кресленні не показана), що контролюється, зі схемою вимірювання, розміщеною в корпусі 1 і поєднаною з пультом управління 1, кліщовий струмоперетворювач 9, поєднаний з електроплатою 6, кабель 10 для підключення нуля електролінії, кабель 11 для підключення заземлення Індикатор працює таким чином з перевіряємої точки обліку знімається навантаження, але напруга на трансформаторах струму і лічильнику залишається Підключаємо заземлення 11 та нульовий провід 10 до електролінії, кліщовий струмоперетворювач 9 до вторинної обмотки трансформатора струму точки обліку За допомогою штанги 8 подаємо напругу на індикатор та елементи електронавантаження 2 При цьому на пульті управління та індикації 7 в цифровому вигляді (до сотих долей Ватта), відображається значення активної потужності (від 1400Вт до ЮОООВт), створюваної навантаженням 3 допомогою пульта управління та індикації 7 в момент про ходження контрольної мітки на перевіряємому лічильнику через точку відліку запускаємо плати 5, 6 Замір проводиться по декількох обертах перевіряємого лічильника (індукційного) або по КІЛЬКОСТІ імпульсів при перевірці електронного лічильника В момент закінчення заміру пультом управління та індикації 7, зупиняємо плати 5 і 6 КІЛЬКІСТЬ спожитої електроенергії точкою обліку вимірює електронна плата 5 індикатора, КІЛЬКІСТЬ спожитої електроенергії по вторинному колу трансформатора струму вимірює електронна плата 6 Обчислення виміряних величин (КІЛЬКОСТІ спожитої електроенергії та коефіцієнта трансформації трансформатора струму) і виведення на індикацію в цифровому виді виконує пульт 7 Порівнюючи величини КІЛЬКОСТІ спожитої електроенергії, визначаємо загальну похибку роботи перевіряємого лічильника, похибку коефіцієнта трансформації трансформатора струму і, таким чином, констатуємо загальний стан роботи точки обліку електроенергії, що контролювалась Роздивимось ІНШІ переваги, що дає індикатор, що заявляється, порівняно з прототипом, в умовах експлуатації оператором при виробничих замірах Підкреслюємо, що все обладнання те, що змонтовано в корпусі 1, має вигляд компактного ящика з ручкою, а те, що знаходиться зовні і приєднується через елементи з'єднання в процесі заміру (про що було вище) - в сумці через плече Як зрозуміло, мова іде про те, що схема, яка запропонована вище, дає змогу оператору мати прилад в похідному стані Таким чином, не знімати елементи точки обліку, що підлягає контролю, і нести їх для заміру в стаціонарних умовах на декілька днів, а провести замір точки обліку на МІСЦІ І зробити висновки Прилад, що заявляється в якості корисної моделі, виконано в умовах виробництва, перевірено на практиці на підприємствах декількох Обленерго України, що доводить його дієздатність і надійність в умовах роботи на виробничих місцях Таким чином, індикатор пройшов успішні випробування і в НИНІШНІЙ час виробляється по заявкам енергетиків Підсумовуючи, можна констатувати, що індикатор, який патентується, має переваги в порівнянні з прототипом, відповідає критеріям патентоздатності і може бути захищений патентом України на корисну модель 1964 9-p l£і 10 11 o t и0 Фіг. Комп'ютерна верстка А Крулевський Підписано до друку 05 09.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
