П’єзоелектричний перетворювач механічних величин

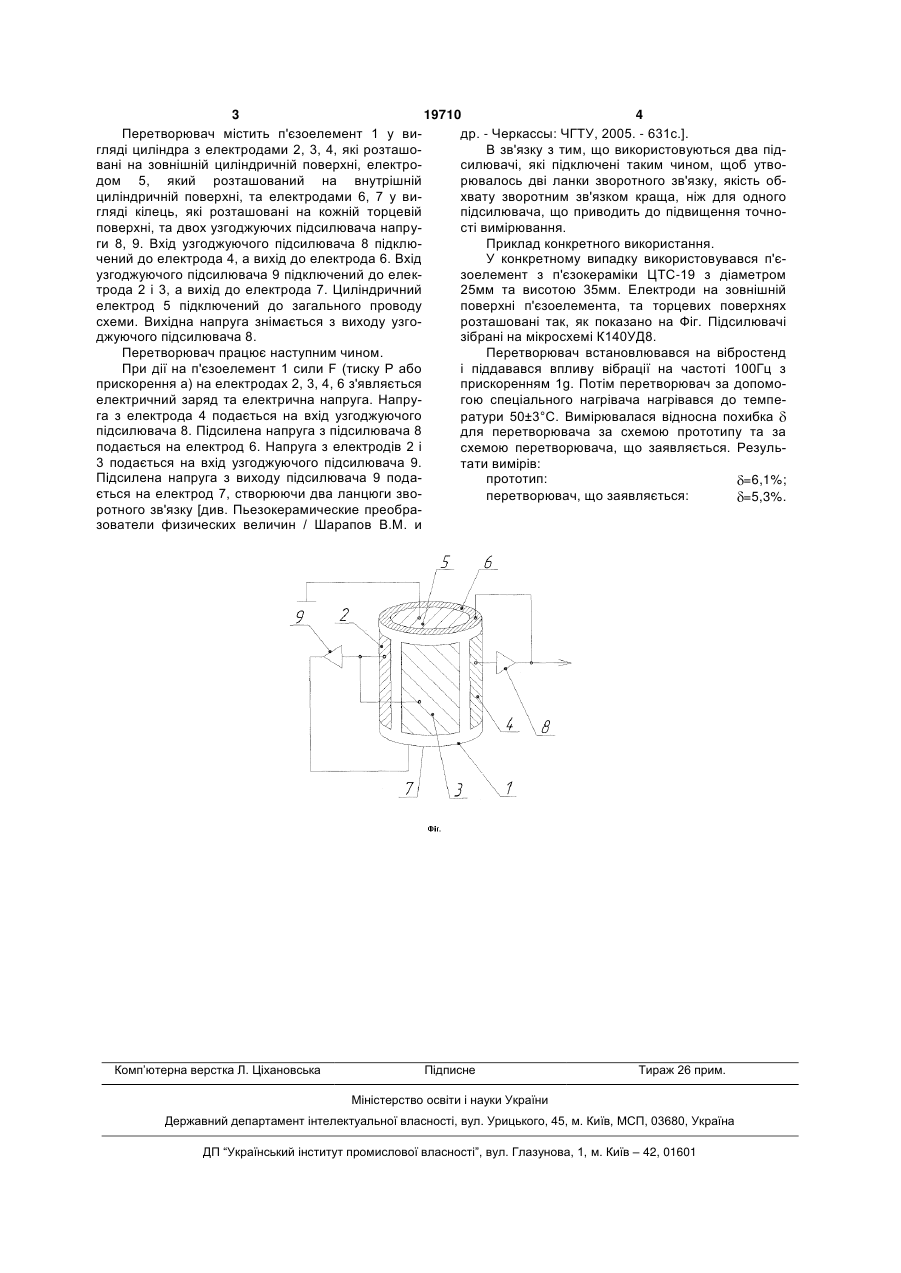

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами у вигляді циліндра, який поляризований співвісно, та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані 3 19710 4 Перетворювач містить п'єзоелемент 1 у видр. - Черкассы: ЧГТУ, 2005. - 631с.]. гляді циліндра з електродами 2, 3, 4, які розташоВ зв'язку з тим, що використовуються два підвані на зовнішній циліндричній поверхні, електросилювачі, які підключені таким чином, щоб утводом 5, який розташований на внутрішній рювалось дві ланки зворотного зв'язку, якість обциліндричній поверхні, та електродами 6, 7 у вихвату зворотним зв'язком краща, ніж для одного гляді кілець, які розташовані на кожній торцевій підсилювача, що приводить до підвищення точноповерхні, та двох узгоджуючих підсилювача напрусті вимірювання. ги 8, 9. Вхід узгоджуючого підсилювача 8 підклюПриклад конкретного використання. чений до електрода 4, а вихід до електрода 6. Вхід У конкретному випадку використовувався п'єузгоджуючого підсилювача 9 підключений до елекзоелемент з п'єзокераміки ЦТС-19 з діаметром трода 2 і 3, а вихід до електрода 7. Циліндричний 25мм та висотою 35мм. Електроди на зовнішній електрод 5 підключений до загального проводу поверхні п'єзоелемента, та торцевих поверхнях схеми. Вихідна напруга знімається з виходу узгорозташовані так, як показано на Фіг. Підсилювачі джуючого підсилювача 8. зібрані на мікросхемі К140УД8. Перетворювач працює наступним чином. Перетворювач встановлювався на вібростенд При дії на п'єзоелемент 1 сили F (тиску Р або і піддавався впливу вібрації на частоті 100Гц з прискорення а) на електродах 2, 3, 4, 6 з'являється прискоренням 1g. Потім перетворювач за допомоелектричний заряд та електрична напруга. Напругою спеціального нагрівача нагрівався до темпега з електрода 4 подається на вхід узгоджуючого ратури 50±3°С. Вимірювалася відносна похибка підсилювача 8. Підсилена напруга з підсилювача 8 для перетворювача за схемою прототипу та за подається на електрод 6. Напруга з електродів 2 і схемою перетворювача, що заявляється. Резуль3 подається на вхід узгоджуючого підсилювача 9. тати вимірів: Підсилена напруга з виходу підсилювача 9 подапрототип: =6,1%; ється на електрод 7, створюючи два ланцюги звоперетворювач, що заявляється: =5,3%. ротного зв'язку [див. Пьезокерамические преобразователи физических величин / Шарапов В.М. и Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
