Пристрій для відлякування шкідників, переважно гризунів

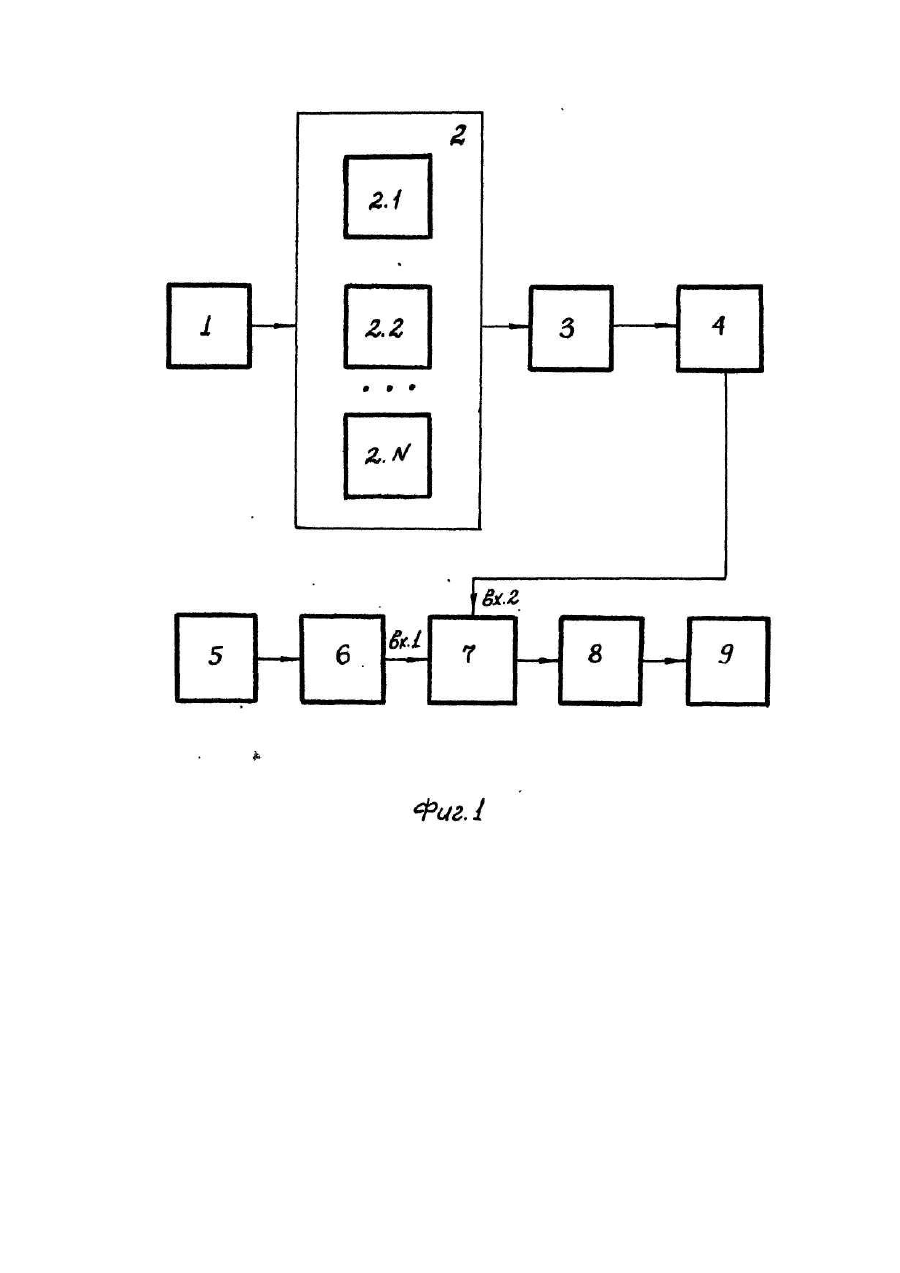

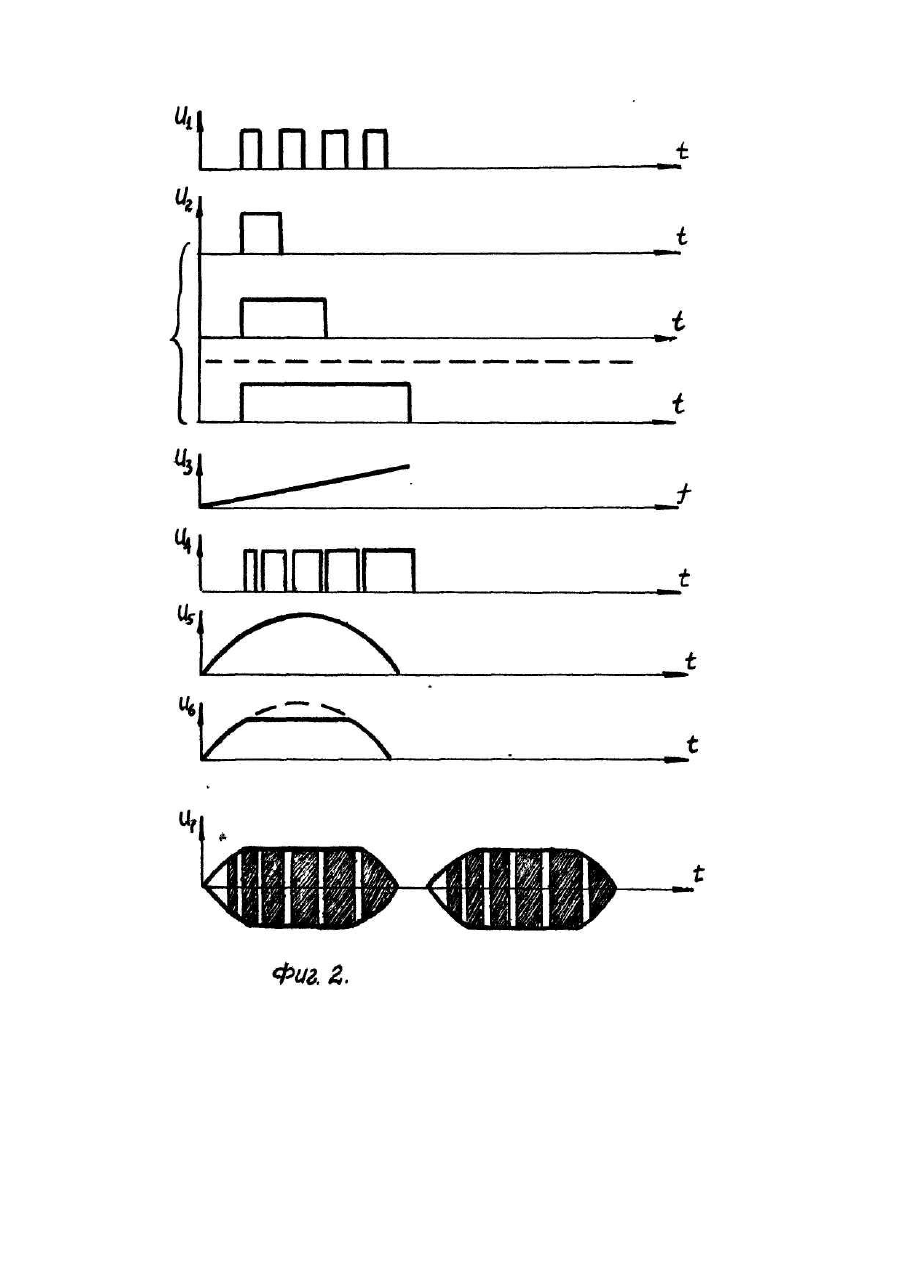

Изобретение относится к средствам отпугивания вредителей, преимущественно грызунов, от защищаемых объектов (зданий, складов и т.п.) и может быть использовано в различных отраслях народного хозяйства. Наиболее близким по совокупности признаков и технической сущности к заявляемому является устройство для отпугивания. Это акустическое устройство содержит тональный генератор, управляемый аттенюатор; усилитель мощности, акустическую систему и блок управления, обеспечивающий режим работы тонального генератора. Частота тонального генератора изменяется в зависимости от величины управляющего сигнала, который поступает на управляемый аттенюатор. Получаемые сигналы поступают на усилитель мощности и излучаются акустической системой. Недостатком этого устройства является сложность схем формирования изменения частоты и модулирующей функции. Кроме того, устройство не обеспечивает эффективного действия на вредителей изза ограниченной возможности регулирования продолжительности воздействия на различных частотах. Задачей, на решение которой направлено заявляемое изобретение, является обеспечение регулирования продолжительностью воздействия акустическим сигналом на различных частотах путем излучения посылок сигналов различной длительности, а также упрощение устройства путем сокращения специальных функциональных блоков. Поставленная задача решается тем, что в устройство, содержащее тональный генератор, усилитель мощности, выход которого соединен со входом акустической системы, согласно изобретению, дополнительно введены последовательно соединенные делитель сетевого напряжения, амплитудный ограничитель и широтноимпульсный модулятор, а также последовательно соединенные генератор тактовых импульсов, Nразрядный делитель частоты и преобразователь "частота-напряжение"; причем второй вход широтноимпульсного модулятора соединен с выходом тонального генератора, а его выход - со входом усилителя мощности, выход преобразователя "частота-напряжение" соединен со входом тонального генератора. На фиг.1 приведена блок-схема заявляемого устройства. На фиг.2 - эпюры напряжений в разных точках схемы. Устройство содержит последовательно соединенные генератор тактовых импульсов 1, N-разрядный делитель частоты 2, преобразователь "частота-напряжение" 3, тональный генератор 4, последовательно соединенные делитель сетевого напряжения 5, амплитудный ограничитель 6, широтноимпульсный модулятор 7, усилитель мощности 8, акустическую систему 9, а выход тонального генератора соединен со вторым входом широтноимпульсного модулятора. Устройство работает следующим образом. Основой прибора является тональный генератор 4, колебания которого усиливаются усилителем мощности 8 и излучаются акустической системой 9. Частота тонального генератора изменяется во времени. Генератор тактовых импульсов 1 вырабатывает последовательность импульсов U1, которые поступают на Nразрядный делитель частоты 2 (U2). Выходные импульсы с делителей частоты поступают на преобразователь "частота-напряжение" 3. В качестве преобразователя "частота-напряжение" может быть использована, например, микросхема типа К174УРЗ. После преобразователя "частота-напряжение" (U3) сигнал поступает на вход тонального генератора 4. Выходное напряжение тонального генератора имеет вид последовательных импульсов с постоянно изменяющимся периодом (U4). В результате биологических исследований действия на вредителей акустических сигналов различной частоты установлено, что отдельные особи могут адаптироваться на воздействие сигналов определенных частот, а также длительностей их действия и устройство снижает свою эффективность. В данном устройстве предусмотрена возможность постоянно изменять частоту и длительность воздействия на биологический объект. Для этой цели в устройство дополнительно введен широтноимпульсный модулятор 7, на второй вход которого поступает сигнал с выхода тонального генератора, а на первый вход- с формирователя модулирующей функции, который состоит из последовательно соединенных делителя сетевого напряжения 5 (U5) и амплитудного ограничителя 6 (U6). В качестве модулирующей функции использовано модифицированное напряжение, получаемое от простого делителя сетевого напряжения, которое будучи затем ограничено на амплитуде (U6). представляет собой трапециодальный низкочастотный сигнал. Т.к. фаза сетевого переменного тока может изменяться по случайному закону, то на выходе широтноимпульсного модулятора низкочастотные импульсы будут заполнены различным набором изменяющихся во времени высокочастотных колебаний. Таким образом, вредители (например, грызуны), подвергаются воздействию акустическими сигналами, изменяющимися во времени по частоте и интенсивности, что позволяет избавиться от эффекта "привыкания" к определенному постоянному дискомфорту, а также к индивидуальной восприимчивости отдельных особей. Прибор эффективен, простой и недорогой, нет трудностей в его промышленном изготовлении, т.к. использованы известные блоки.
