Ретранслятор

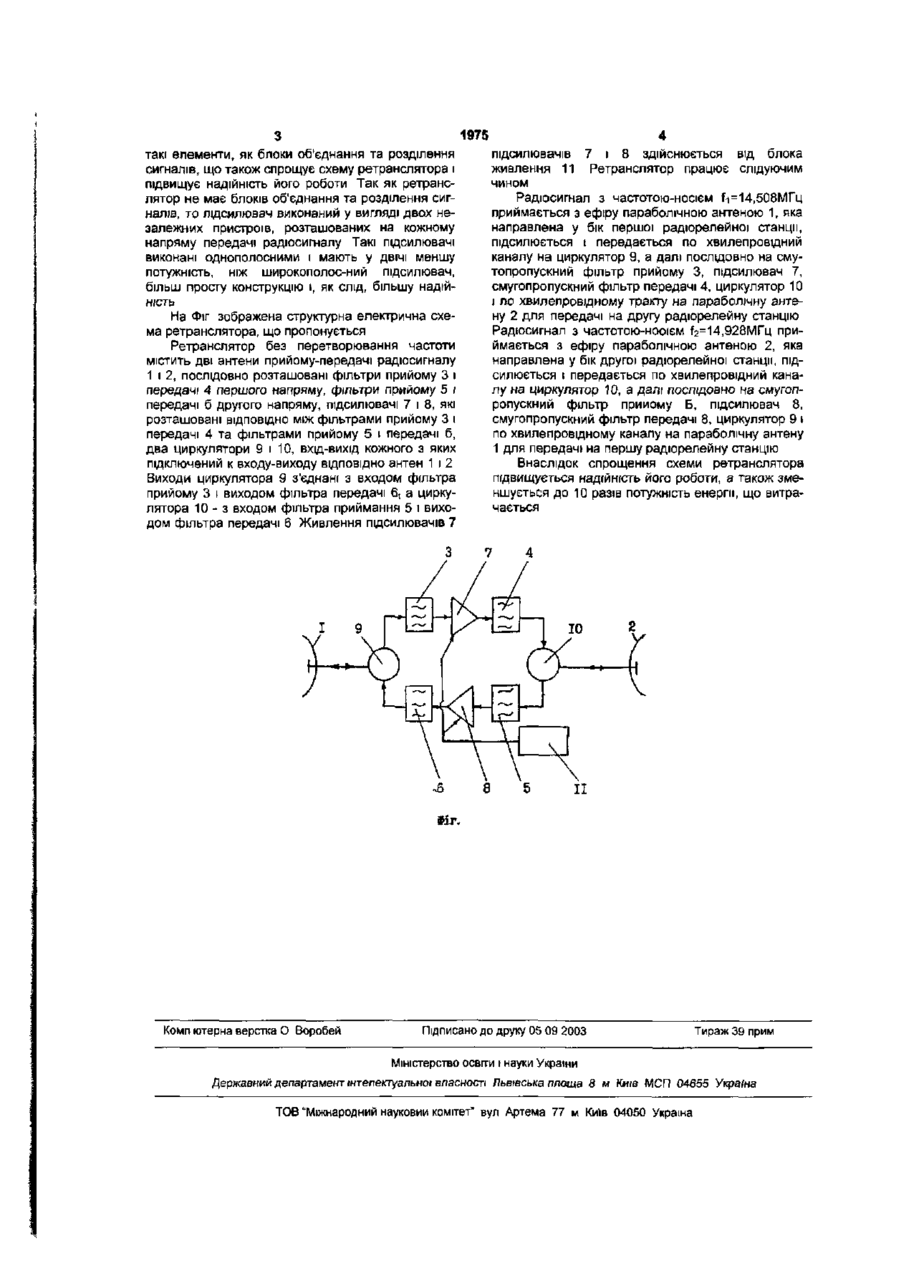

Ретранслятор без перетворювання частоти, який містить щонайменше дві антени для прийому і передачі радіосигналу, послідовно розташовані фільтри прийому та передачі першого та другого напрямів підсилювач, розташований між фільтрами прийому та передачі кожного напряму, який відрізняється тим, що в нього введені два циркулятори, ВХІД-ВИХІД кожного з яких підключений до входу-виходу відповідної антени, а виходи циркуляторів з'єднані з входом та виходом ВІДПОВІДНО до фільтрів прийому та передачі кожного напряму, при цьому підсилювач виконаний у вигляді двох незалежних пристроїв Корисна модель відноситься до радіозв'язку і може бути використана в радіорелейних ЛІНІЯХ Існує ретранслятор з перетворюванням частоти, який містить щонайменше дві антени для прийому і передачі радіосигналу, послідовно розташовані фільтри прийому та передачі першого та другого напрямів, підсилювач, розташований між фільтрами прийому та передачі кожного напряму (Джерело інформації Патент СРСР №1046950, к л 5 Н04В7/15, 1982) Такий ретранслятор додатково має змішувач, з'єднаний а генератором зсуву, блок об'єднання сигналів, блок розділення сигналів Перевагою ретрансляторів вказаного типу в високий коефіцієнт підсилення за рахунок використання перетворювання частоти Вадою відомого ретранслятора є низька надійність роботи, що обумовлено складною його схемою Відомий ретранслятор без перетворювання частоти, який містить щонайменше дві антени для прийому і передачі радіосигналу, послідовно розташовані фільтри прийому та передачі першого та другого напрямів, підсилювач, розташований між фільтрами прийому та передачі кожного напряму {Джерело інформації Патент США №4044389 кл 826/3, 1977) Такий ретранслятор додатково мав блоки об'єднання та розділення сигналів, а підсилювач виконай широкополосним Для приймання та передача сигналів використовуються 4 антени Вадою відомого ретранслятора є також низька надійність роботи, що обумовлено складною його схемою В основу корисної моделі поставлено задачу в ретрансляторі без перетворювання частоти шляхом змінення і опрощення схеми забезпечити підвищення надійності роботи Поставлена задача досягається тим, що в ретранслятор без перетворювання частоти, який містить щонайменше дві антени для прийому і передачі радіосигналу, послідовно розташовані фільтри прийому-та передачі першого та другого напрямів, підсилювач розташований між фільтрами прийому та передачі кожного напряму, введені два циркулятори, ВХІД-ВИХІД кожного з яких підключений к входу-виходу відповідної антени, а виходи циркуляторів з'єднані з входом та виходом ВІДПОВІДНО фільтрів прийому та передачі кожного напряму, при цьому підсилювач виконаний у вигляді двох незалежних пристроїв У зв'язку з тим, що в заявленому ретрансляторі введені два циркулятори, ВХІД-ВИХІД кожного з яких підключений к входу-виходу відповідної антени, а виходи циркуляторів з'єднані з входом та виходом ВІДПОВІДНО фільтрів прийому та передачі кожного напряму, то стає можливим використовувати антени як на прийом, так і передачу рідюсигналу, В наслідок цього відпадає необхідність у використанні 4 антен що спрощує схему ретранслятора Крім цього, виключаються з конструкції ю 1975 підсилювачів 7 і 8 здійснюється від блока живлення 11 Ретранслятор працює слідуючим чином Радіосигнал з частотою-носієм Гі=14,508МГц приймається з ефіру параболічною антеною 1, яка направлена у бік першої радіорелейної станції, підсилюється і передається по хвилепровідний каналу на циркулятор 9, а далі послідовно на смутопропускний фільтр прийому 3, підсилювач 7, смугопропускиий фільтр передачі 4, циркулятор 10 і по хвилелровідному тракту на параболічну антену 2 для передачі на другу радіорелейну станцію Радіосигнал з частотою-нооїєм f2=14,928M[~u приймається з ефіру параболічною антеною 2, яка направлена у бік другої радіорелейної станції, підсилюється і передається по хвилепровідний каналу на чиркулятор 10, а далі послідовно на смугопропускний фільтр прийому Б, підсилювач 8, смугопропускний фільтр передачі 8, циркулятор 9 і по хвилепровідному каналу на параболічну антену 1 для передачі на першу радіорелейну станцію Внаслідок спрощення схеми ретранслятора підвищується надійність його роботи, а також зменшується до 10 разів потужність енергії, що витрачається такі елементи, як блоки об'єднання та розділення сигналів, що також спрощує схему ретранслятора і підвищує надійність його роботи Так як ретранслятор не має блоків об'єднання та розділення сигналів, то підсилювач виконаний у вигляді двох незалежних пристроїв, розташованих на кожному напряму передачі радіосигналу Такі підсилювачі виконані однополосними і мають у ДВІЧІ меншу потужність, ніж широкополос-ний підсилювач, більш просту конструкцію і, як слід, більшу надійність На Фіг зображена структурна електрична схема ретранслятора, що пропонується Ретранслятор без перетворювання частоти містить дві антени прийому-передачі радіосигналу 1 і 2, послідовно розташовані фільтри прийому 3 і передачі 4 першого напряму, фільтри прийому 5 і передачі б другого напряму, підсилювачі 7 і 8, які розташовані ВІДПОВІДНО МІЖ фільтрами прийому 3 і передачі 4 та фільтрами прийому 5 і передачі б, два циркулятори 9 і 10, ВХІД-ВИХІД кожного з яких підключений к входу-виходу ВІДПОВІДНО антен 1 і 2 Виходи циркулятора 9 з'єднані з входом фільтра прийому 3 і виходом фільтра передачі 6t а циркулятора 1 0 - з входом фільтра приймання 5 і виходом фільтра передачі 6 Живлення підсилювачів 7 •£ Комп ютерна верстка О Воробей 8 5 П Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ "Міжнародний науковий комітет" вул Артема 77 м Київ 04050 Україна
