Спосіб вимірювання малих висот польоту над землею та пристрій для його реалізації
Номер патенту: 48476
Опубліковано: 15.08.2002
Автори: Бахвалов Валентин Борисович, Порицький Сергій Леонідович
Формула / Реферат
1. Спосіб вимірювання малих висот польоту над землею, згідно з яким випромінюють з борту вниз неперервний сигнал зондування за допомогою бортової передавальної антени, приймають відбитий від землі сигнал бортовою приймальною антеною і фазовим вимірювачем вимірюють зсув фаз, який відрізняється тім, що випромінюють неперервний синусоїдальний сигнал постійної амплітуди на частоті короткохвильового або середньохвильового діапазону, приймають також прямий сигнал з передавальної антени за допомогою бортової приймальної антени, вимірюють зсув фаз сумарного сигналу прямої і відбитої від землі хвиль на високій частоті з виходу приймача щодо сигналу передавача, додатково вимірюють відношення амплітуд вихідної напруги приймача і передавача на високій частоті, а висоту польоту літального апарата над землею визначають за результатами цих вимірювань шляхом рішення трансцендентного рівняння
де
j - зсув фаз вихідної напруги приймача на високій частоті щодо сигналу передавача,
- комплексний коефіцієнт підсилення приймача і його модуль,
- комплексний коефіцієнт зв'язку антен, його модуль і фаза,
jz - фаза вхідного комплексного опору бортової антени,
Um - амплітуда вихідної напруги передавача,
Uå - амплітуда сумарної напруги прямої і відбитої від землі хвиль на виході приймача,
l - довжина хвилі передавача,
h - висота польоту літального апарата над землею.

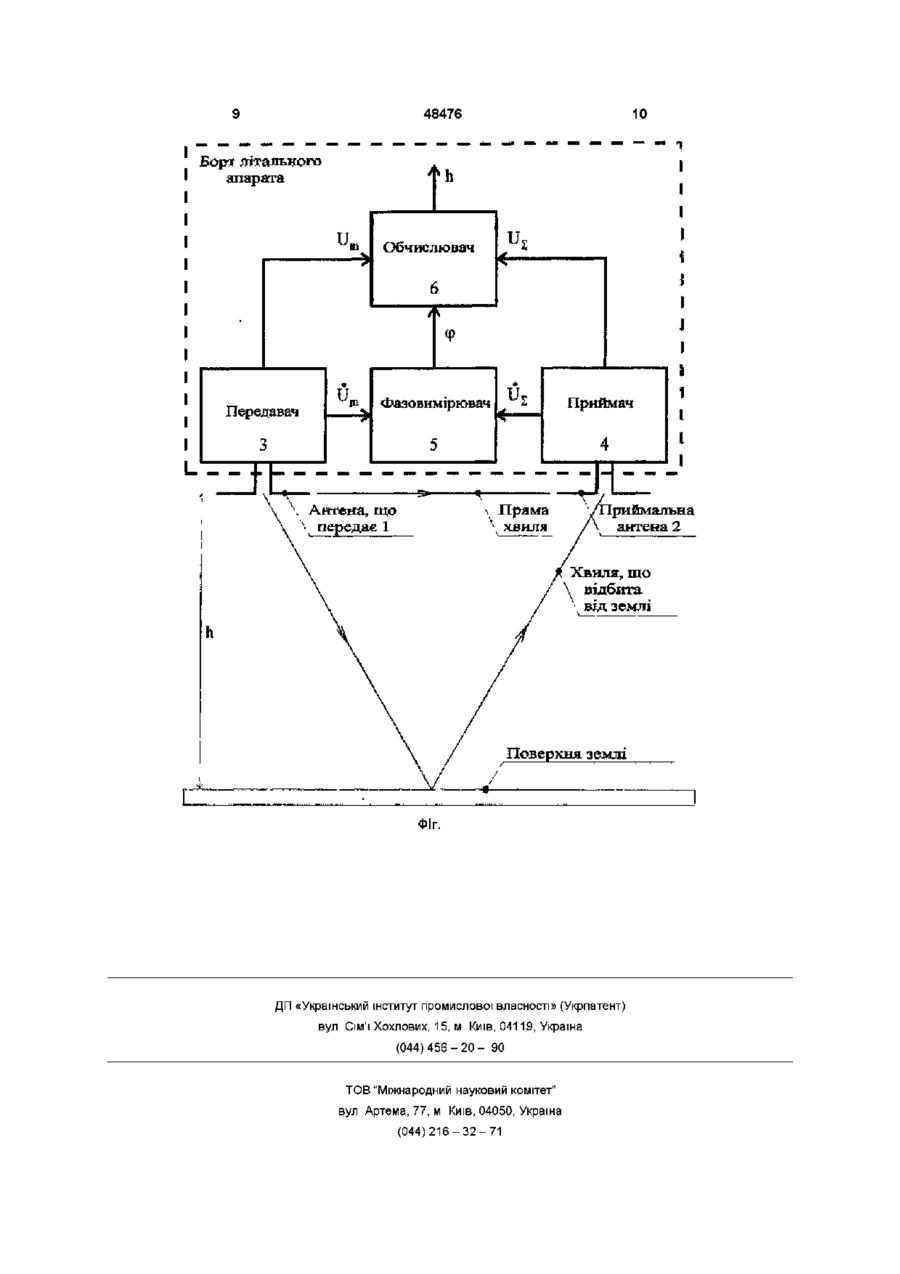

2. Пристрій для вимірювання малих висот польоту над землею, що має послідовно з'єднані передавач, приймальну і передавальну антени, приймач і фазовимірювач, який відрізняється тим, що передавальна і приймальна антени виконані як короткі горизонтальні симетричні вібратори, які розташовані на одній лінії уздовж фюзеляжу літального апарата, передавач виконаний як генератор неперервних синусоїдальних коливань постійної амплітуди на частоті короткохвильового або середньохвильового діапазону, приймач прямого посилення виконаний як підсилювач високої частоти і додатково введений обчислювач висоти польоту літального апарата.
Текст
1 Спосіб вимірювання малих висот польоту над землею, згідно з яким випромінюють з борту вниз неперервний сигнал зондування за допомогою бортової передавальної антени, приймають відбитий від землі сигнал бортовою приймальною антеною і фазовим вимірювачем вимірюють зсув фаз, який відрізняється тім, що випромінюють неперервний синусоїдальний сигнал постійної амплітуди на частоті короткохвильового або середньохвильового діапазону, приймають також прямий сигнал з передавальної антени за допомогою бортової приймальної антени, вимірюють зсув фаз сумарного сигналу прямої і відбитої від землі хвиль на високій частоті з виходу приймача щодо сигналу передавача, додатково вимірюють відношення амплітуд вихідної напруги приймача і передавача на високій частоті, а висоту польоту літального апарата над землею визначають за результатами цих вимірювань шляхом рішення трансцендентного рівняння arg(KnP) Ксв sin' К с в + ехр \
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measuring low flight altitude of an aircraft and a device for realization thereof
Автори англійськоюBakhvalov Valentyn Borysovych
Назва патенту російськоюСпособ измерения малой высоты полета летательного аппарата и устройство для осуществления способа
Автори російськоюБахвалов Валентин Борисович
МПК / Мітки
МПК: G01S 13/00, G01S 13/24
Мітки: пристрій, реалізації, спосіб, вимірювання, польоту, землею, висот, малих
