Фазована антенна решітка

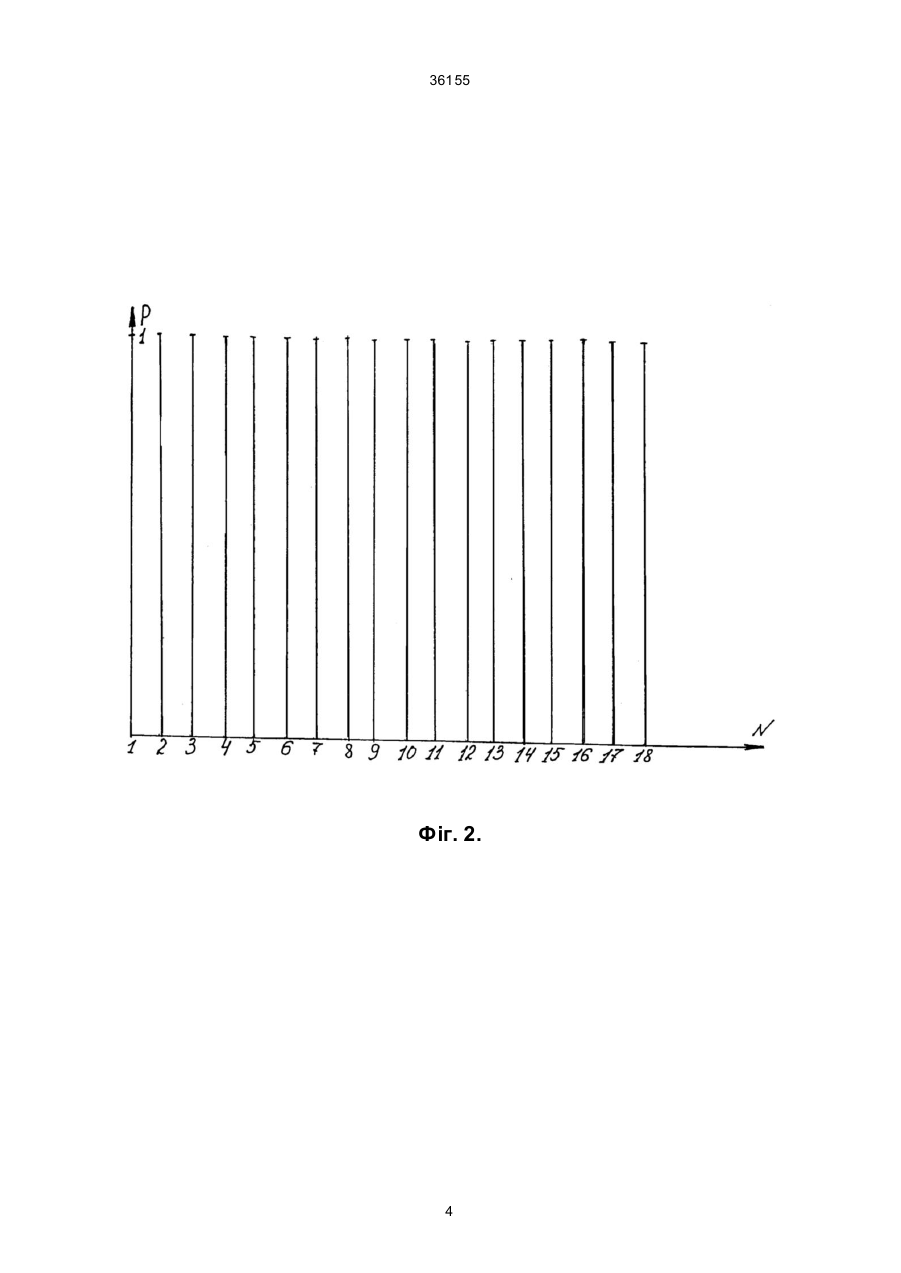

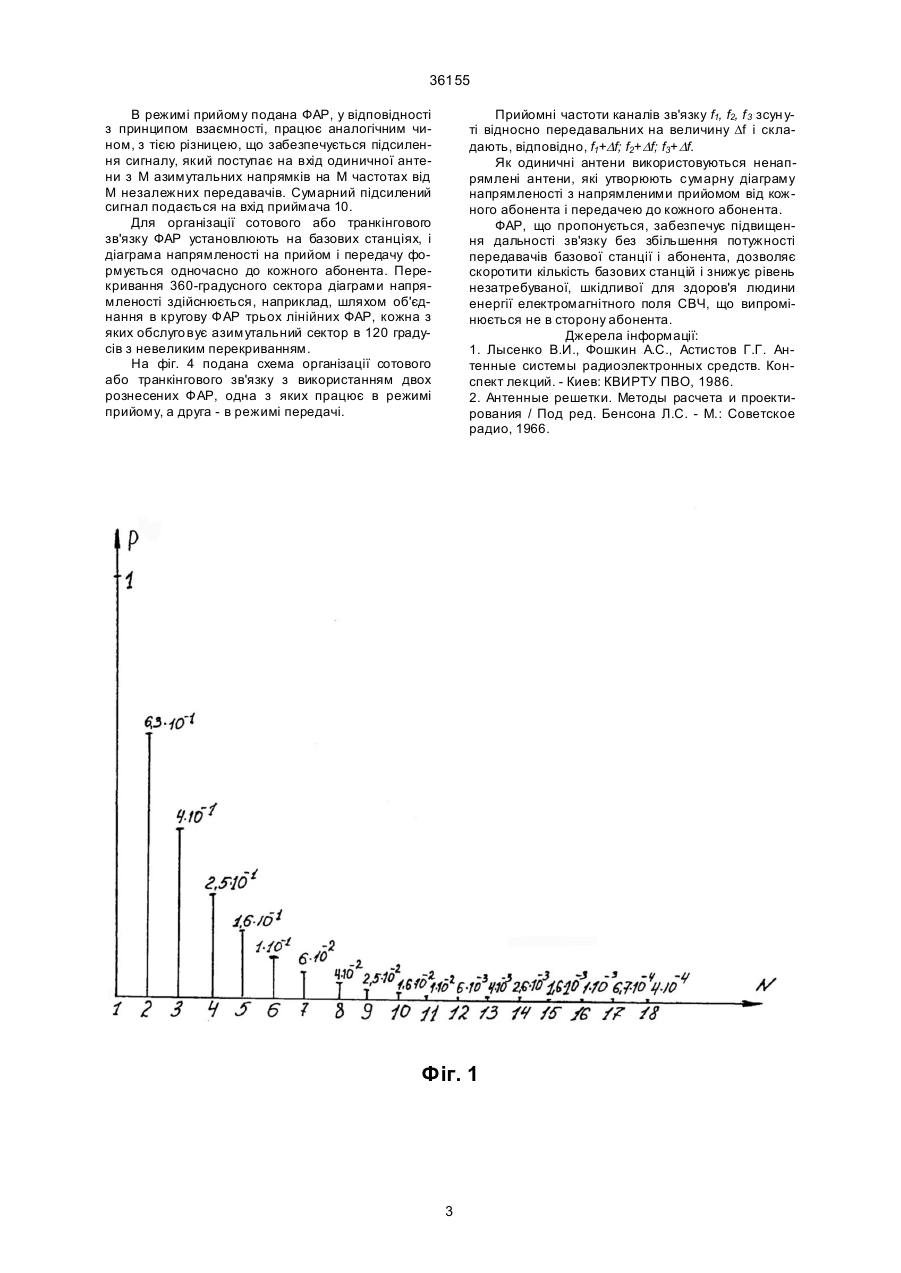

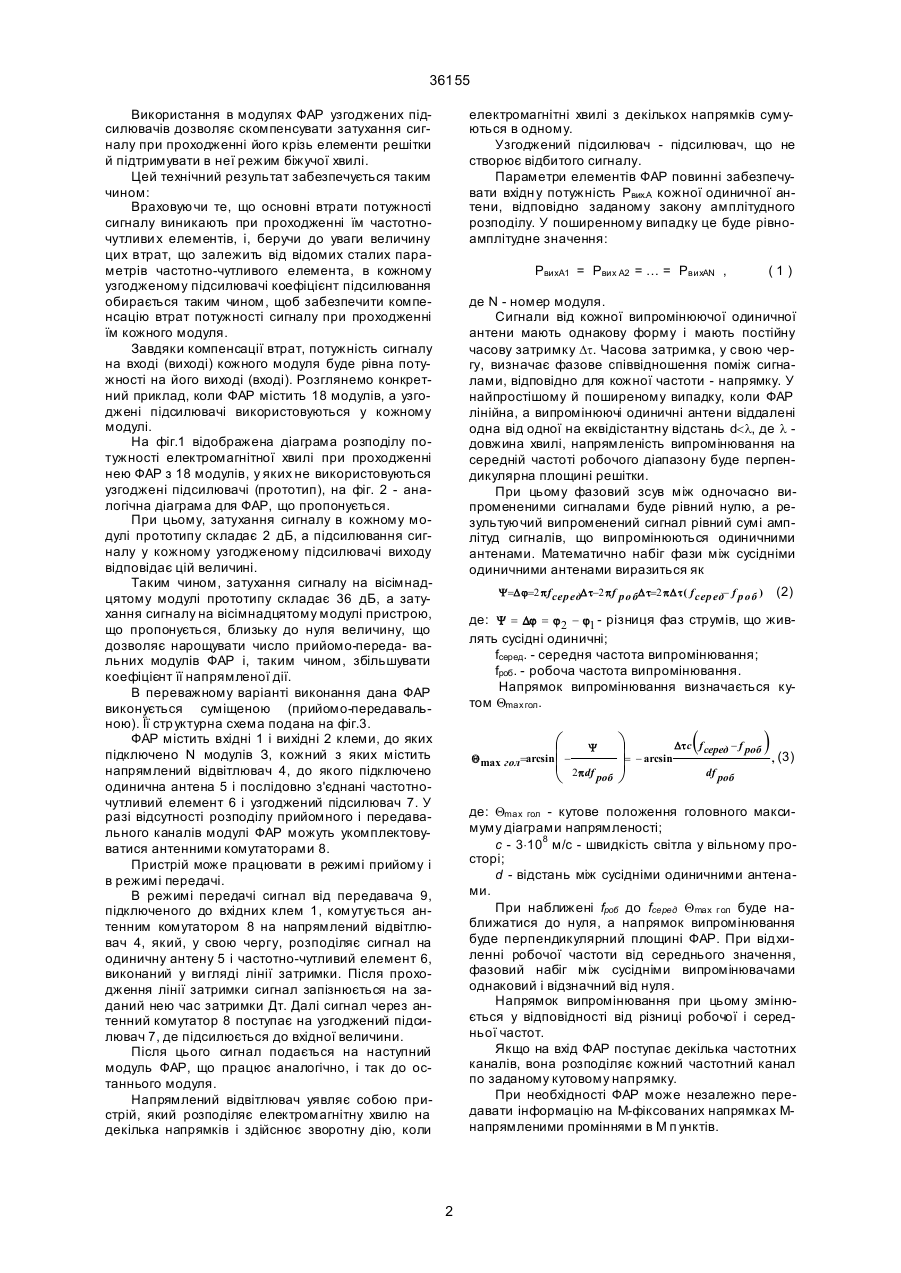

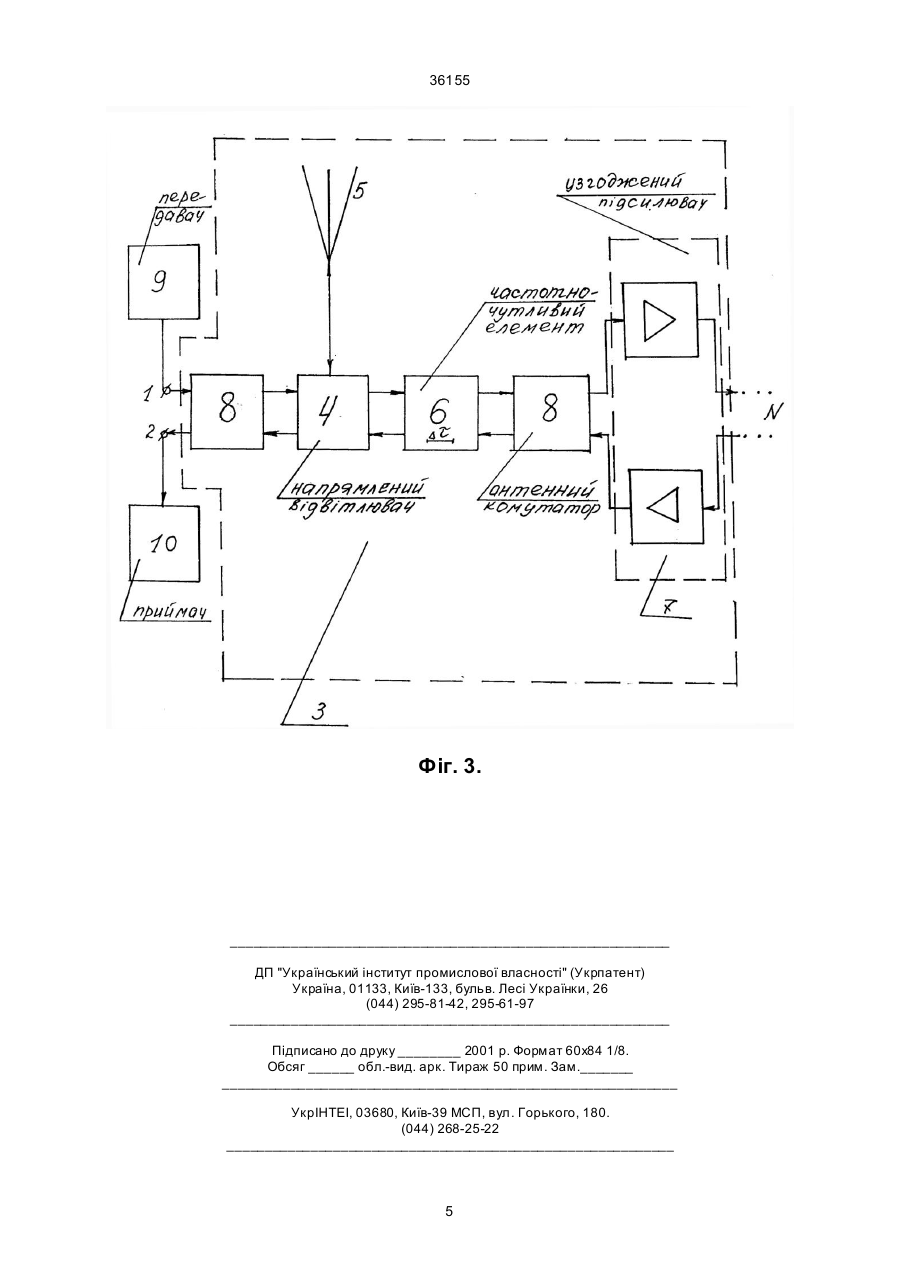

Фазована антенна решітка, що містить вхідні і/або ви хідні клеми, N послідовно з'єднаних мо 36155 Використання в модулях ФАР узгоджених підсилювачів дозволяє скомпенсувати затухання сигналу при проходженні його крізь елементи решітки й підтримувати в неї режим біжучої хвилі. Цей технічний результат забезпечується таким чином: Враховуючи те, що основні втрати потужності сигналу виникають при проходженні їм частотночутливи х елементів, і, беручи до уваги величину цих втрат, що залежить від відомих сталих параметрів частотно-чутливого елемента, в кожному узгодженому підсилювачі коефіцієнт підсилювання обирається таким чином, щоб забезпечити компенсацію втрат потужності сигналу при проходженні їм кожного модуля. Завдяки компенсації втрат, потужність сигналу на вході (виході) кожного модуля буде рівна потужності на його виході (вході). Розглянемо конкретний приклад, коли ФАР містить 18 модулів, а узгоджені підсилювачі використовуються у кожному модулі. На фіг.1 відображена діаграма розподілу потужності електромагнітної хвилі при проходженні нею ФАР з 18 модулів, у яких не використовуються узгоджені підсилювачі (прототип), на фіг. 2 - аналогічна діаграма для ФАР, що пропонується. При цьому, затухання сигналу в кожному модулі прототипу складає 2 дБ, а підсилювання сигналу у кожному узгодженому підсилювачі виходу відповідає цій величині. Таким чином, затухання сигналу на вісімнадцятому модулі прототипу складає 36 дБ, а затухання сигналу на вісімнадцятому модулі пристрою, що пропонується, близьку до нуля величину, що дозволяє нарощувати число прийомо-переда- вальних модулів ФАР і, таким чином, збільшувати коефіцієнт її напрямленої дії. В переважному варіанті виконання дана ФАР виконується суміщеною (прийомо-передавальною). Її стр уктурна схема подана на фіг.3. ФАР містить вхідні 1 і вихідні 2 клеми, до яких підключено N модулів З, кожний з яких містить напрямлений відвітлювач 4, до якого підключено одинична антена 5 і послідовно з'єднані частотночутливий елемент 6 і узгоджений підсилювач 7. У разі відсутності розподілу прийомного і передавального каналів модулі ФАР можуть укомплектовуватися антенними комутаторами 8. Пристрій може працювати в режимі прийому і в режимі передачі. В режимі передачі сигнал від передавача 9, підключеного до вхідних клем 1, комутується антенним комутатором 8 на напрямлений відвітлювач 4, який, у свою чергу, розподіляє сигнал на одиничну антену 5 і частотно-чутливий елемент 6, виконаний у ви гляді лінії затримки. Після проходження лінії затримки сигнал запізнюється на заданий нею час затримки Дт. Далі сигнал через антенний комутатор 8 поступає на узгоджений підсилювач 7, де підсилюється до вхідної величини. Після цього сигнал подається на наступний модуль ФАР, що працює аналогічно, і так до останнього модуля. Напрямлений відвітлювач уявляє собою пристрій, який розподіляє електромагнітну хвилю на декілька напрямків і здійснює зворотну дію, коли електромагнітні хвилі з декількох напрямків сумуються в одному. Узгоджений підсилювач - підсилювач, що не створює відбитого сигналу. Параметри елементів ФАР повинні забезпечувати вхідн у потужність Рвих.А кожної одиничної антени, відповідно заданому закону амплітудного розподілу. У поширенному випадку це буде рівноамплітудне значення: РвихА1 = Рвих А2 = … = РвихАN , (1) де N - номер модуля. Сигнали від кожної випромінюючої одиничної антени мають однакову форму і мають постійну часову затримку Dt. Часова затримка, у свою чергу, визначає фазове співвідношення поміж сигналами, відповідно для кожної частоти - напрямку. У найпростішому й поширеному випадку, коли ФАР лінійна, а випромінюючі одиничні антени віддалені одна від одної на еквідістантну відстань d
