Респіратор
Номер патенту: 19750
Опубліковано: 15.12.2006
Автори: Еннан Алім Абдул-Амідович, Шевченко Тетяна Михайлівна, Кууск Володимир Миколайович, Абрамова Наталія Миколаївна
Формула / Реферат
Респіраторі, що містить півмаску з повітронепроникного матеріалу з клапаном видиху, фільтруючий патрон з гофрованим фільтром, обтюратор та кріпильний гарнітур, який відрізняється тим, що півмаска забезпечена додатковим клапаном видиху, при цьому обидва клапани розташовані по боках півмаски, а фільтруючий патрон забезпечений додатковим гофрованим фільтром, розташованим перед основним, обладнаний кріпленням для кріпильного гарнітуру та кріпленням до півмаски у вигляді виступу.
Текст

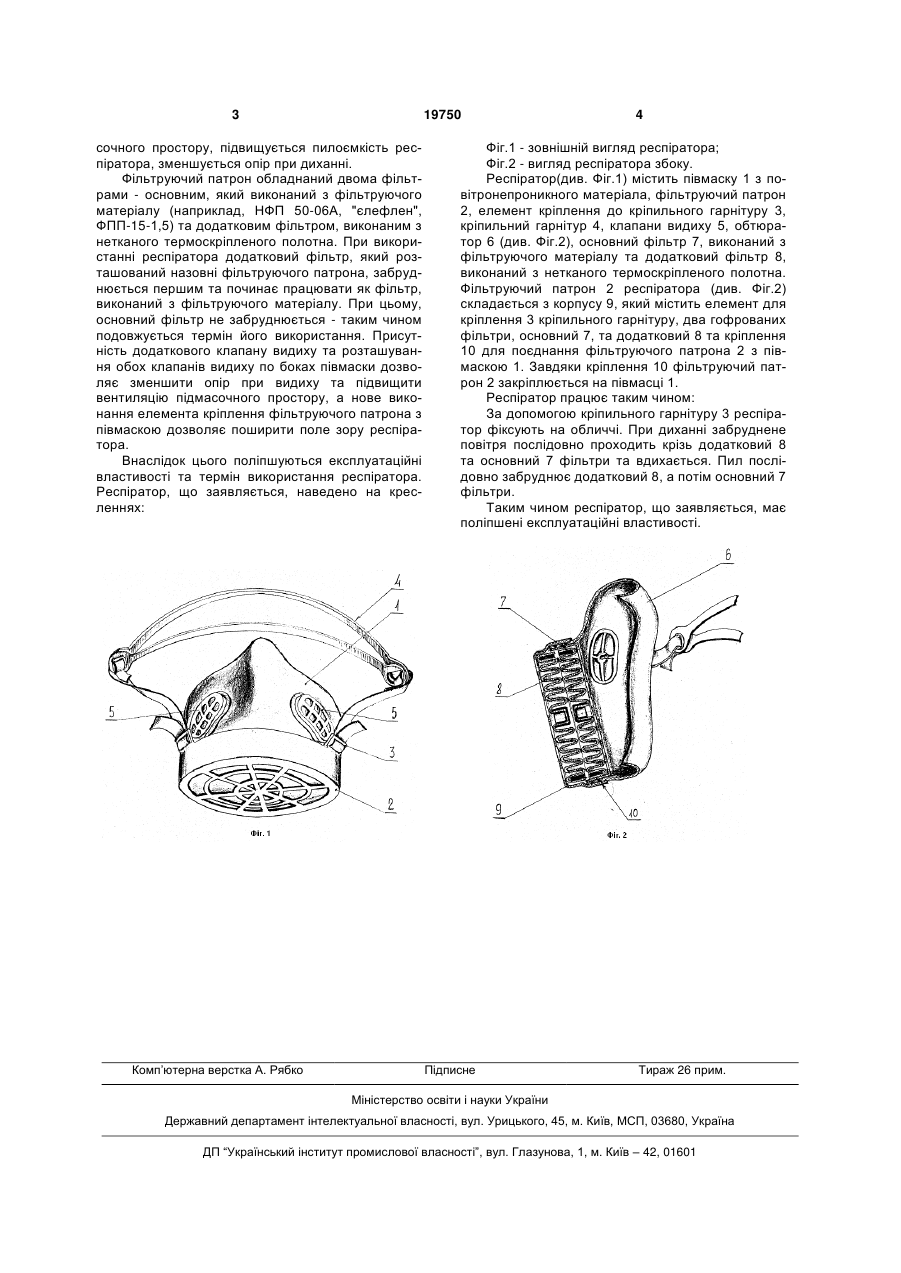

Респіраторі, що містить півмаску з повітронепроникного матеріалу з клапаном видиху, фільт 3 19750 сочного простору, підвищується пилоємкість респіратора, зменшується опір при диханні. Фільтруючий патрон обладнаний двома фільтрами - основним, який виконаний з фільтруючого матеріалу (наприклад, НФП 50-06А, "єлефлен", ФПП-15-1,5) та додатковим фільтром, виконаним з нетканого термоскріпленого полотна. При використанні респіратора додатковий фільтр, який розташований назовні фільтруючого патрона, забруднюється першим та починає працювати як фільтр, виконаний з фільтруючого матеріалу. При цьому, основний фільтр не забруднюється - таким чином подовжується термін його використання. Присутність додаткового клапану видиху та розташування обох клапанів видиху по боках півмаски дозволяє зменшити опір при видиху та підвищити вентиляцію підмасочного простору, а нове виконання елемента кріплення фільтруючого патрона з півмаскою дозволяє поширити поле зору респіратора. Внаслідок цього поліпшуються експлуатаційні властивості та термін використання респіратора. Респіратор, що заявляється, наведено на кресленнях: Комп’ютерна верстка А. Рябко 4 Фіг.1 - зовнішній вигляд респіратора; Фіг.2 - вигляд респіратора збоку. Респіратор(див. Фіг.1) містить півмаску 1 з повітронепроникного матеріала, фільтруючий патрон 2, елемент кріплення до кріпильного гарнітуру 3, кріпильний гарнітур 4, клапани видиху 5, обтюратор 6 (див. Фіг.2), основний фільтр 7, виконаний з фільтруючого матеріалу та додатковий фільтр 8, виконаний з нетканого термоскріпленого полотна. Фільтруючий патрон 2 респіратора (див. Фіг.2) складається з корпусу 9, який містить елемент для кріплення 3 кріпильного гарнітуру, два гофрованих фільтри, основний 7, та додатковий 8 та кріплення 10 для поєднання фільтруючого патрона 2 з півмаскою 1. Завдяки кріплення 10 фільтруючий патрон 2 закріплюється на півмасці 1. Респіратор працює таким чином: За допомогою кріпильного гарнітуру 3 респіратор фіксують на обличчі. При диханні забруднене повітря послідовно проходить крізь додатковий 8 та основний 7 фільтри та вдихається. Пил послідовно забруднює додатковий 8, а потім основний 7 фільтри. Таким чином респіратор, що заявляється, має поліпшені експлуатаційні властивості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRespirator
Автори англійськоюEnnan Alim Abdul-Amidovych, Abramova Nataliia Mykolaivna, Kuusk Volodymyr Mykolaiovych, Shevchenko Tetiana Mykhailivna
Назва патенту російськоюРеспиратор
Автори російськоюЭннан Алим Абдул-Амидович, Абрамова Наталья Николаевна, Кууск Владимир Николаевич, Шевченко Татьяна Михайловна
МПК / Мітки
Мітки: респіратор
Код посилання
<a href="https://ua.patents.su/2-19750-respirator.html" target="_blank" rel="follow" title="База патентів України">Респіратор</a>
Респіратор “шахтар”
Номер патенту: 19749
Опубліковано: 15.12.2006
Автори: Шевченко Тетяна Михайлівна, Кууск Володимир Миколайович, Еннан Алім Абдул-Амідович, Абрамова Наталія Миколаївна
Мітки: шахтар, респіратор
Формула / Реферат:
Респіратор, що містить півмаску з повітронепроникного матеріалу з клапаном видиху, фільтруючий патрон з гофрованим фільтром, обтюратор та кріпильний гарнітур, який відрізняється тим, що фільтруючий патрон забезпечений додатковим гофрованим фільтром, розташованим під основним, а також кріпленням для з'єднання з півмаскою, при цьому кріплення фільтруючого патрона суміщено з кріпленням клапана видиху.
Респіратор
Номер патенту: 65354
Опубліковано: 15.03.2004
Автори: Еннан Алім Абдул-Амідович, Абрамова Наталія Миколаївна, Шевченко Тетяна Михайлівна, Байденко Валентин Ілліч
Мітки: респіратор
Формула / Реферат:
1. Респіратор, що містить півмаску з повітронепроникного матеріалу з клапаном видиху, фільтруючі патрони з гофрованими фільтрами, обтюратор та кріпильний гарнітур, який відрізняється тим, що фільтруючі патрони виконані як з'єднані площинами дві різнорозмірні циліндричні поверхні, а гофровані фільтри містять пружнодеформовані кільця, при цьому фільтруючі патрони закріплені у півмасці з можливістю їх прокручування за допомогою фланців,...
Респіратор
Номер патенту: 69198
Опубліковано: 16.08.2004
Автори: Абрамова Наталія Миколаївна, Шевченко Тетяна Михайлівна, Еннан Алім Абдул-Амідович, Грідяєв Володимир Васильович
Мітки: респіратор
Формула / Реферат:
Респіратор, що містить фільтруючу півмаску, виконану з фільтруючого та захисних матеріалів, наголів'я, пластину для обтискування носа та засіб для надання об'ємної форми, який відрізняється тим, що пластина для обтискування носа обладнана ущільнювачем з м'якопружного матеріалу, а засіб для надання об'ємної форми виконаний з пружного полімерного матеріалу з отворами і розташований між фільтруючим та захисним матеріалами.
Респіратор
Номер патенту: 5249
Опубліковано: 15.02.2005
Автори: Грідяєв Володимир Васильович, Абрамова Наталія Миколаївна, Шевченко Тетяна Михайлівна, Еннан Алім Абдул-Амідович
Мітки: респіратор
Формула / Реферат:
Респіратор, що містить фільтруючу півмаску з наголовником, між зовнішнім та внутрішнім шарами якої розташований фільтруючий матеріал, пластину для обтискування носа та клапан видиху, який відрізняється тим, що півмаска додатково забезпечена обтюратором, а пластина для обтискування носа обладнана ущільнювачем, при цьому зовнішній і внутрішній шари фільтруючої півмаски та ущільнювач виконані з повітропроникного нетканого матеріалу.
Респіратор
Номер патенту: 4777
Опубліковано: 15.02.2005
Автори: Грідяєв Володимир Васильович, Шевченко Тетяна Михайлівна, Абрамова Наталія Миколаївна, Еннан Алім Абдул-Амідович
Мітки: респіратор
Формула / Реферат:
Респіратор, що містить фільтруючу півмаску з наголов'ям, зовнішня частина якої виконана з м'якопружного матеріалу, а внутрішня - з поліетиленової плівки, при цьому між зовнішньою та внутрішньою частинами розташовані фільтруючий матеріал та розпірка, крім того респіратор містить клапани дихання та носовий затискач, який відрізняється тим, що півмаска забезпечена обтюратором, виконаним з нетканого матеріалу, з'єднаним з поліетиленовою плівкою...
