Респіратор

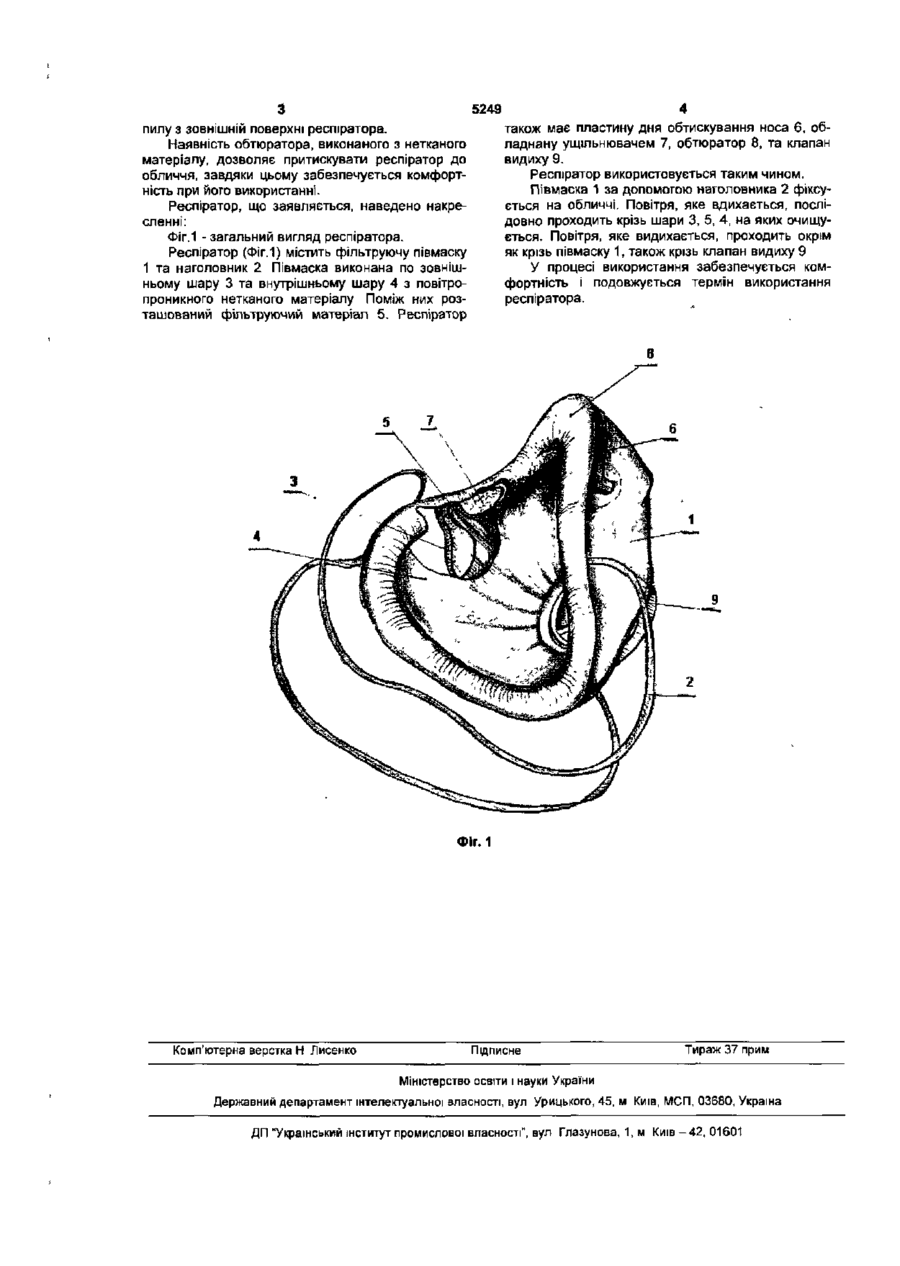

Респіратор, що містить фільтруючу півмаску з наголовником, між зовнішнім та внутрішнім шара ми якої розташований фільтруючий матеріал, пластину для обтискування носа та клапан видиху, який відрізняється тим, що півмаска додатково забезпечена обтюратором, а пластина для обтискування носа обладнана ущільнювачем, при цьому зовнішній і внутрішній шари фільтруючої півмаски та ущільнювач виконані з повітропроникного нетканого матеріалу Корисна модель відноситься до засобів індивідуального захисту органів дихання людини від шкідливих речовин. Відомий респіратор У-2К (див. Средства индивидуальной защиты работающих на производстве. Каталог-справочник. - М • Профиздат. 1988, с.176) який має у своєму складі фільтруючу півмаску з наголовником, клапанну систему дихання, пластмасову розпірку, пластину для обтискування носа. Півмаска виконана з зовні з поролону, який виконує роль фільтра грубого очищення, внутрішня частина півмаски виконана з поліетиленової плівки Поміж них розташований фільтруючий матеріал. Особливістю респіратора У-2К є забезпечення розподілення вдиху та видиху завдяки присутності клапанів вдиху та видиху. Даний респіратор обрано прототипом. Загальним у прототипу та корисної моделі, ідо заявляється, є присутність у їх складі фільтруючої' півмаски з наголовником, пластини для обтискування носа, фільтруючого матеріалу та клапана видиху Але, відомий респіратор має недоліки: - безпосередній контакт поліетиленової плівки з обличчям викликає його подразнення та робить некомфортним використання респіратора; - зовнішній шар півмаски виконай з поролону, тому швидко забруднюється пилом, який прилипає до поролону; - конструкційні особливості прототипу не дають можливості зберігати герметичність респіратора. В основу корисної моделі поставлено задачу створити такий респіратор, в якому шляхом використання фільтруючої півмаски з нетканого повітропроникного матеріалу можливо герметизувати підмасочний простір, підвищити ефективність захисту та продовжити строк експлуатації респіратора Поставлена задача вирішена у респіраторі, що містить фільтруючу півмаску з наголовником, між зовнішнім та внутрішнім шарами якої' розташований фільтруючий матеріал, пластину для обтискування носа та клапан видиху тим, що півмаска додатково забезпечена обтюратором, а пластина для обтискування носа обладнана ущільнювачем, при цьому зовнішній і внутрішній шари фільтруючої півмаски та ущільнювач виконані з повітропроникного нетканого матеріалу. Новим у корисній моделі, що заявляється, є присутність в півмасці шарів, виконаних з повітропроникного нетканого матеріалу та розташування їх на зовнішній та внутрішній поверхнях півмаски, наявність обтюратора, ущільнювача у пластині для обтискування носа та виконання їх з нетканого матеріалу Використання повітропроникного нетканого матеріалу дозволяє при струшуванні позбутися О) CM 5249 пилу з ЗОВНІШНІЙ поверхні респіратора. Наявність обтюратора, виконаного з нетканого матеріалу, дозволяє притискувати респіратор до обличчя, завдяки цьому забезпечується комфортність при його використанні. Респіратор, що заявляється, наведено накресленні: Фіг.1 - загальний вигляд респіратора. Респіратор (Фіг.1) містить фільтруючу півмаску 1 та наголовник 2 Півмаска виконана по зовнішньому шару 3 та внутрішньому шару 4 з повітропроникного нетканого матеріалу Поміж них розташований фільтруючий матеріал 5. Респіратор 4 також має пластину дня обтискування носа 6, обладнану ущільнювачем 7, обтюратор 8, та клапан видиху 9. Респіратор використовується таким чином. Півмаска 1 за допомогою наголовника 2 фіксується на обличчі. Повітря, яке вдихається, послідовно проходить крізь шари 3, 5, 4, на яких очищується. Повітря, яке видихається, проходить окрім як крізь півмаску 1, також крізь клапан видиху 9 У процесі використання забезпечується комфортність і подовжується термін використання респіратора. Фіг.1 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
