Респіратор

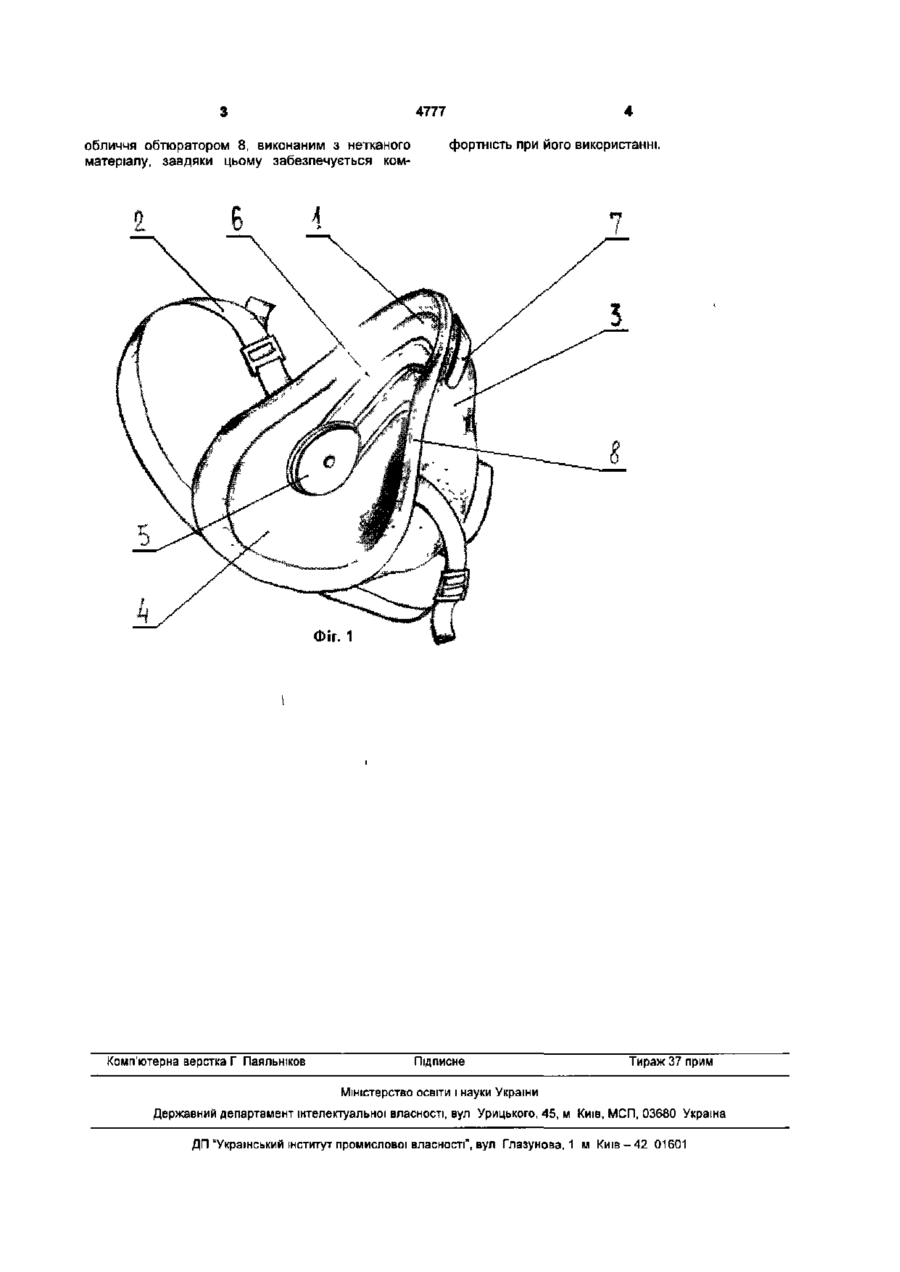

Респіратор, що містить фільтруючу півмаску з наголов'ям, зовнішня частина якої виконана з м'я копружного матеріалу, а внутрішня - з поліетиленової плівки, при цьому між зовнішньою та внутрішньою частинами розташовані фільтруючий матеріал та розпірка, крім того респіратор містить клапани дихання та носовий затискач, який відрізняється тим, що півмаска забезпечена обтюратором, виконаним з нетканого матеріалу, з'єднаним з поліетиленовою плівкою та м'якопружним матеріалом. Корисна модель відноситься до засобів індивідуального захисту органів дихання людини від шкідливих речовин. Відомий респіратор У-2К (див Средства индивидуальной защиты работающих на производстве. Каталог-справочник - М Профиздат. 1988, 176 с.) який має у своєму складі фільтруючу півмаску з наголов'ям, клапанну систему дихання, пластмасову розпірку, носовий затискач Півмаска виконана з зовні з пінополіуретану, який виконує роль фільтра грубого очищення, по внутрішньому шару з поліетиленової плівки. Поміж них розташований фільтруючий матеріал. Особливістю респіратора У-2К є забезпечення розподілення вдиху та видиху завдяки присутності клапанів вдиху та видиху Носовий затискач розташований на зовнішній частині фільтруючої півмаски. Даний респіратор обрано прототипом. Загальним у прототипу та корисної моделі, що заявляється, є присутність у їх складі фільтруючої півмаски з наголов'ям, клапанів дихання, пластмасової розпірки, носового затискача. Але, відомий респіратор має недоліки - безпосередній контакт поліетиленової плівки з обличчям викликає його подразнення та робить некомфортним використання респіратора. В основу корисної моделі поставлено задачу створити такий респіратор, в якому шляхом обладнання його обтюратором виконаним з нетканого матеріалу, з'єднаним з поліетиленовою плівкою забезпечується комфортність при використанні респіратора, обличчя контактує з нетканим матеріалом, а не з поліетиленовою плівкою. Поставлена задача вирішена у респіраторі, що містить фільтруючу півмаску з наголов'ям, зовнішня частина якої виконана з м'якопружного матеріалу, а внутрішня - з поліетиленової плівки, при цьому між зовнішньою та внутрішньою частинами розташовані фільтруючий матеріал та розпірка, крім того респіратор містить клапани дихання та носовий затискач, тим, що півмаска забезпечена обтюратором, виконаним з нетканого матеріалу, з'єднаним з поліетиленовою плівкою та м'якопружним матеріалом Новим у корисній моделі, що заявляється, є наявність обтюратора, виконаного з нетканого матеріалу, з'єднаного з поліетиленовою плівкою та м'якопружним матеріалом. Внаслідок цього обличчя торкається нетканого матеріалу обтюратора, а не вологої поліетиленової плівки. Респіратор, що заявляється, наведено на кресленні, фіг. 1. Респіратор складається з фільтруючої' півмаски 1 з оголов'ям 2, яка виконана по зовнішньому шару з м'якопружного матеріалу 3 (наприклад з поролону), по внутрішньому шару - з поліетилену 4, між якими розташований фільтруючий матеріал, клапани диху 5, розпірку 6, затискач 7 та обтюратор 8. Розглянемо роботу респіратора, наведеного на фіг 1. Респіратор 1 за допомогою оголов'я 2 фіксують на обличчі. Респіратор притискується до 4777 обличчя обтюратором 8, виконаним з нетканого матеріалу, завдяки цьому забезпечується ком Комп'ютерна верстка Г Паяпьнжов фортність при його використанні. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680 Україна ДП "Український інститут промислової власності", вул Глазунова, 1 м Київ-42 01601
