Пристрій виявлення

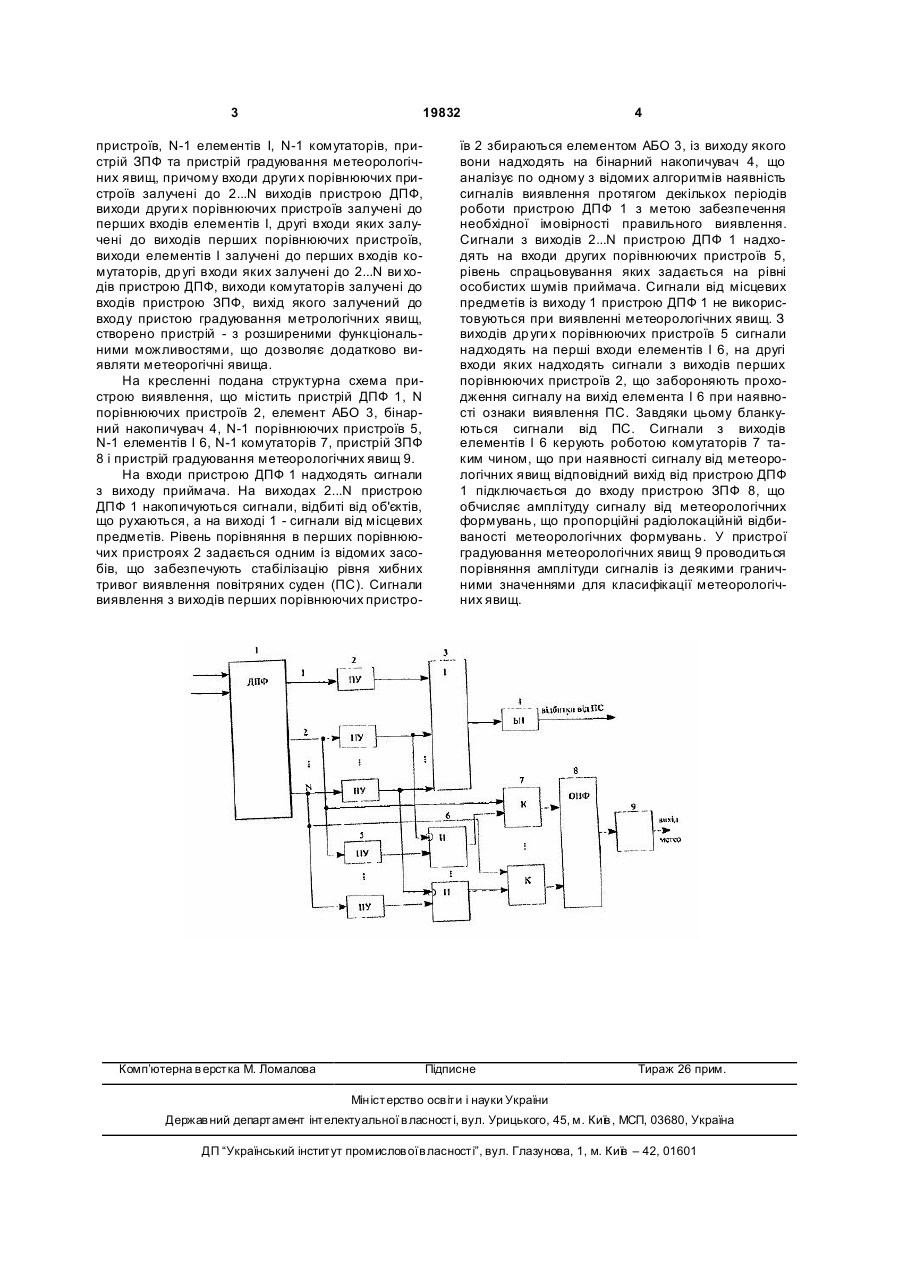

Пристрій виявлення, що містить пристрій дискретного перетворення Фур'є, на входи якого надходять сигнали з приймача, N виходів якого з’єднані з входами N перших порівнювальних пристроїв, ви ходи яких з’єднані з N входами елемента АБО, вихід якого з’єднаний з входом бінарного накопичувача, який відрізняється тим, що в нього 3 19832 пристроїв, N-1 елементів І, N-1 комутаторів, пристрій ЗПФ та пристрій градуювання метеорологічних явищ, причому входи други х порівнюючих пристроїв залучені до 2...N виходів пристрою ДПФ, виходи други х порівнюючих пристроїв залучені до перших входів елементів І, другі входи яких залучені до виходів перших порівнюючих пристроїв, виходи елементів І залучені до перших входів комутаторів, др угі входи яких залучені до 2...N ви ходів пристрою ДПФ, виходи комутаторів залучені до входів пристрою ЗПФ, вихід якого залучений до входу пристою градуювання метрологічних явищ, створено пристрій - з розширеними функціональними можливостями, що дозволяє додатково виявляти метеорогічні явища. На кресленні подана структурна схема пристрою виявлення, що містить пристрій ДПФ 1, N порівнюючих пристроїв 2, елемент АБО 3, бінарний накопичувач 4, N-1 порівнюючих пристроїв 5, N-1 елементів І 6, N-1 комутаторів 7, пристрій ЗПФ 8 і пристрій градуювання метеорологічних явищ 9. На входи пристрою ДПФ 1 надходять сигнали з виходу приймача. На виходах 2...N пристрою ДПФ 1 накопичуються сигнали, відбиті від об'єктів, що рухаються, а на виході 1 - сигнали від місцевих предметів. Рівень порівняння в перших порівнюючих пристроях 2 задається одним із відомих засобів, що забезпечують стабілізацію рівня хибних тривог виявлення повітряних суден (ПС). Сигнали виявлення з виходів перших порівнюючих пристро Комп’ютерна в ерстка М. Ломалова 4 їв 2 збираються елементом АБО 3, із виходу якого вони надходять на бінарний накопичувач 4, що аналізує по одному з відомих алгоритмів наявність сигналів виявлення протягом декількох періодів роботи пристрою ДПФ 1 з метою забезпечення необхідної імовірності правильного виявлення. Сигнали з виходів 2...N пристрою ДПФ 1 надходять на входи других порівнюючих пристроїв 5, рівень спрацьовування яких задається на рівні особистих шумів приймача. Сигнали від місцевих предметів із виходу 1 пристрою ДПФ 1 не використовуються при виявленні метеорологічних явищ. З виходів др уги х порівнюючих пристроїв 5 сигнали надходять на перші входи елементів І 6, на другі входи яких надходять сигнали з виходів перших порівнюючих пристроїв 2, що забороняють проходження сигналу на вихід елемента І 6 при наявності ознаки виявлення ПС. Завдяки цьому бланкуються сигнали від ПС. Сигнали з виходів елементів І 6 керують роботою комутаторів 7 таким чином, що при наявності сигналу від метеорологічних явищ відповідний вихід від пристрою ДПФ 1 підключається до входу пристрою ЗПФ 8, що обчисляє амплітуду сигналу від метеорологічних формувань, що пропорційні радіолокаційній відбиваності метеорологічних формувань. У пристрої градуювання метеорологічних явищ 9 проводиться порівняння амплітуди сигналів із деякими граничними значеннями для класифікації метеорологічних явищ. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
