П’єзоелектричний перетворювач механічних величин

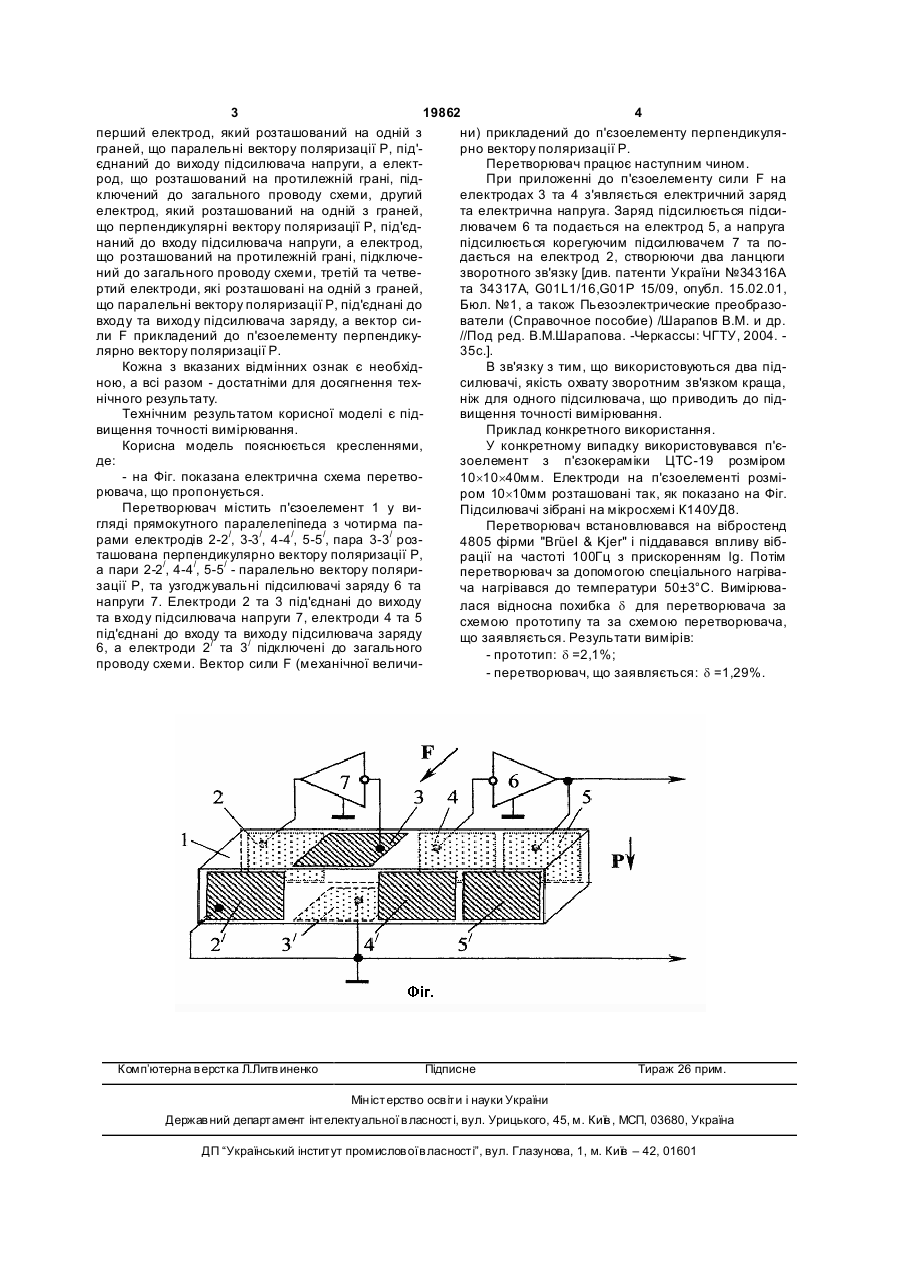

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, причому три пари електродів розташовані на гранях, які паралельні 3 19862 4 перший електрод, який розташований на одній з ни) прикладений до п'єзоелементу перпендикуляграней, що паралельні вектору поляризації Р, під'рно вектору поляризації Р. єднаний до виходу підсилювача напруги, а електПеретворювач працює наступним чином. род, що розташований на протилежній грані, підПри приложенні до п'єзоелементу сили F на ключений до загального проводу схеми, другий електродах 3 та 4 з'являється електричний заряд електрод, який розташований на одній з граней, та електрична напруга. Заряд підсилюється підсищо перпендикулярні вектору поляризації Р, під'єдлювачем 6 та подається на електрод 5, а напруга наний до входу підсилювача напруги, а електрод, підсилюється корегуючим підсилювачем 7 та пощо розташований на протилежній грані, підключедається на електрод 2, створюючи два ланцюги ний до загального проводу схеми, третій та четвезворотного зв'язку [див. патенти України №34316А ртий електроди, які розташовані на одній з граней, та 34317А, G01L1/16,G01P 15/09, опубл. 15.02.01, що паралельні вектору поляризації Р, під'єднані до Бюл. №1, а також Пьезоэлектрические преобразовходу та виходу підсилювача заряду, а вектор сиватели (Справочное пособие) /Шарапов В.М. и др. ли F прикладений до п'єзоелементу перпендику//Под ред. В.М.Шарапова. -Черкассы: ЧГТУ, 2004. лярно вектору поляризації Р. 35с.]. Кожна з вказаних відмінних ознак є необхідВ зв'язку з тим, що використовуються два підною, а всі разом - достатніми для досягнення техсилювачі, якість охвату зворотним зв'язком краща, нічного результату. ніж для одного підсилювача, що приводить до підТехнічним результатом корисної моделі є підвищення точності вимірювання. вищення точності вимірювання. Приклад конкретного використання. Корисна модель пояснюється кресленнями, У конкретному випадку використовувався п'єде: зоелемент з п'єзокераміки ЦТС-19 розміром - на Фіг. показана електрична схема перетво10´10´40мм. Електроди на п'єзоелементі розмірювача, що пропонується. ром 10´10мм розташовані так, як показано на Фіг. Перетворювач містить п'єзоелемент 1 у виПідсилювачі зібрані на мікросхемі К140УД8. гляді прямокутного паралелепіпеда з чотирма паПеретворювач встановлювався на вібростенд / / / / / рами електродів 2-2 , 3-3 , 4-4 , 5-5 , пара 3-3 роз4805 фірми "ВгüеІ & Kjer" і піддавався впливу вібташована перпендикулярно вектору поляризації Р, рації на частоті 100Гц з прискоренням lg. Потім а пари 2-2/, 4-4/, 5-5/ - паралельно вектору поляриперетворювач за допомогою спеціального нагрівазації Р, та узгоджувальні підсилювачі заряду 6 та ча нагрівався до температури 50±3°С. Вимірюванапруги 7. Електроди 2 та 3 під'єднані до виходу лася відносна похибка d для перетворювача за та входу підсилювача напруги 7, електроди 4 та 5 схемою прототипу та за схемою перетворювача, під'єднані до входу та виходу підсилювача заряду що заявляється. Результати вимірів: / / 6, а електроди 2 та 3 підключені до загального - прототип: d =2,1%; проводу схеми. Вектор сили F (механічної величи- перетворювач, що заявляється: d =1,29%. Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
