Гідростатичний люнет

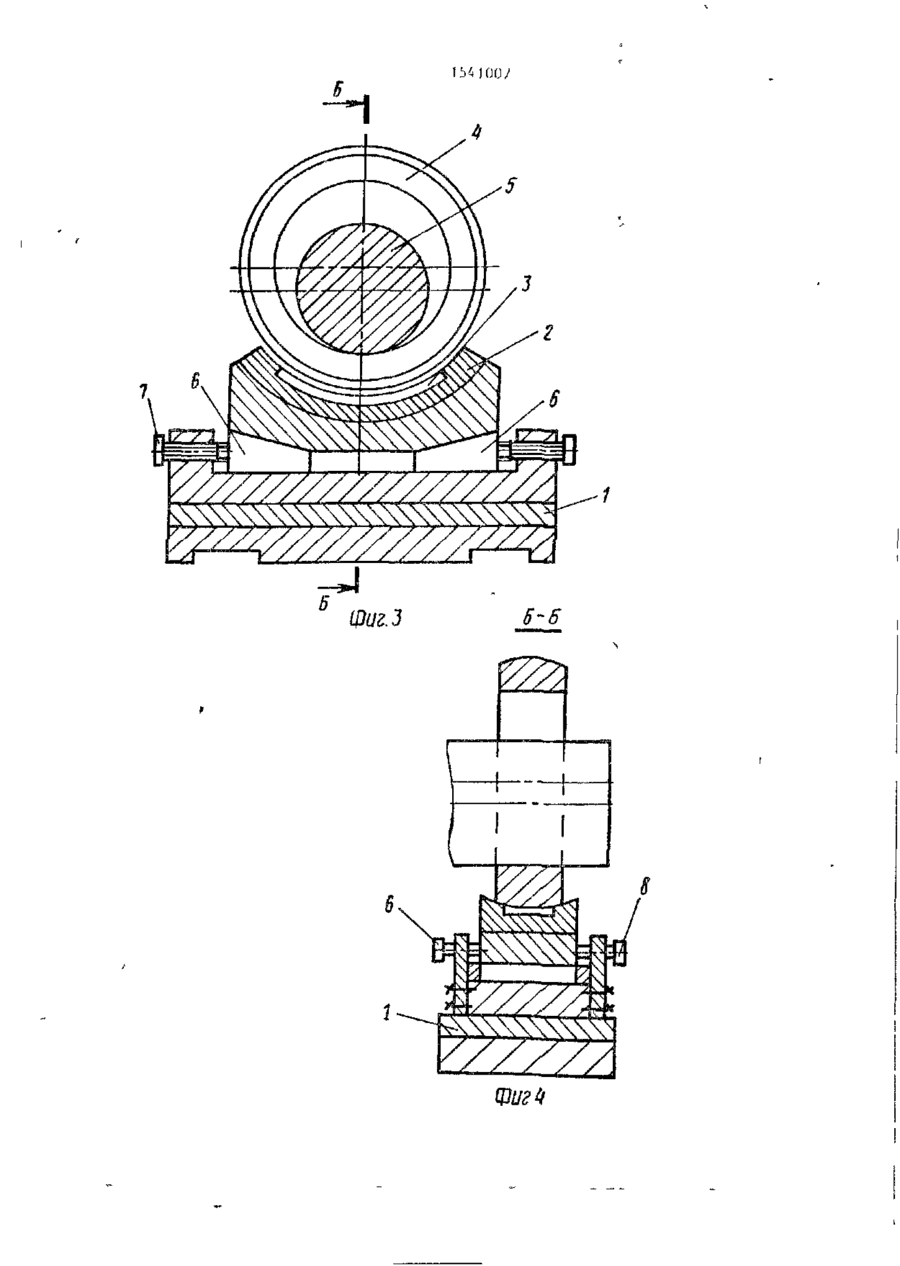

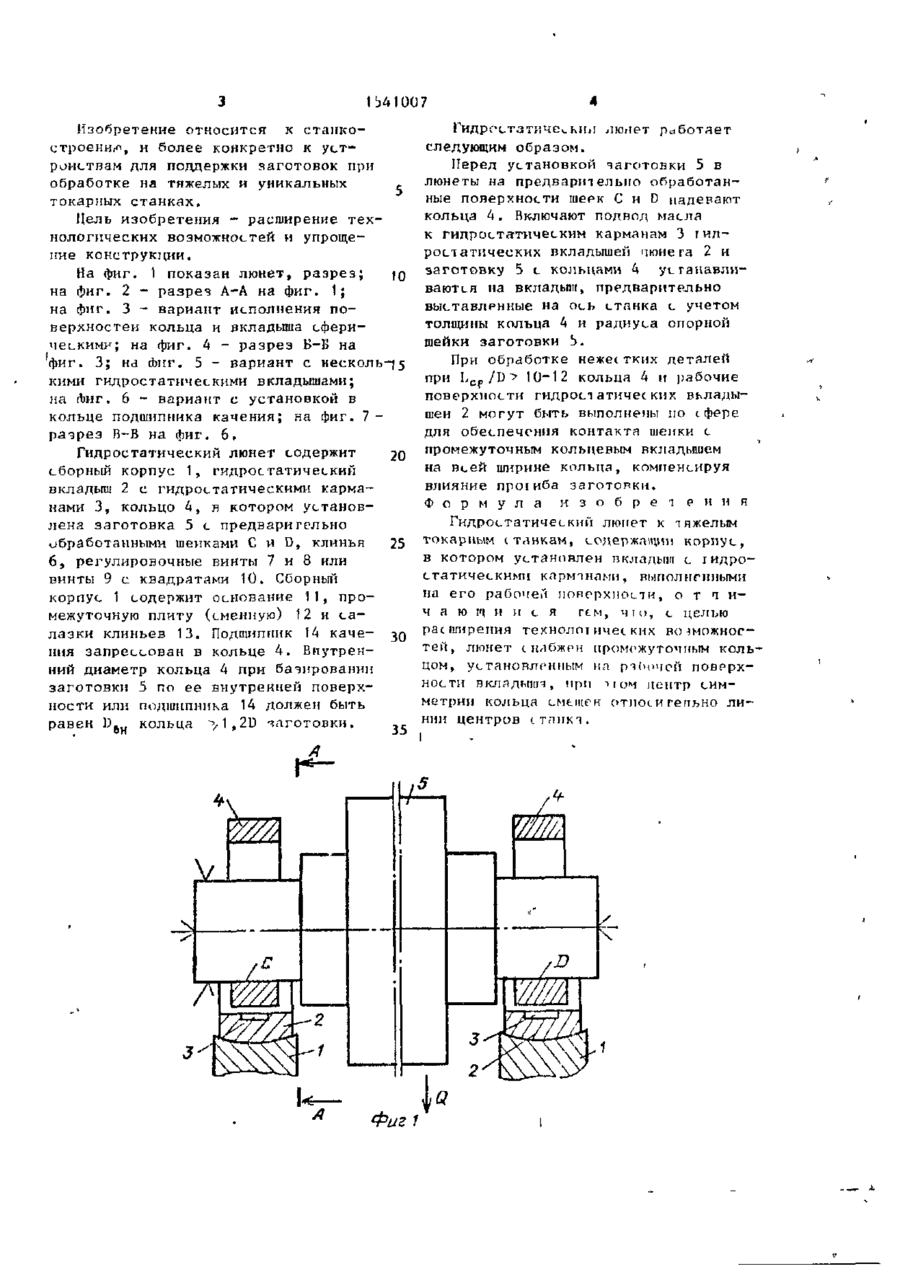

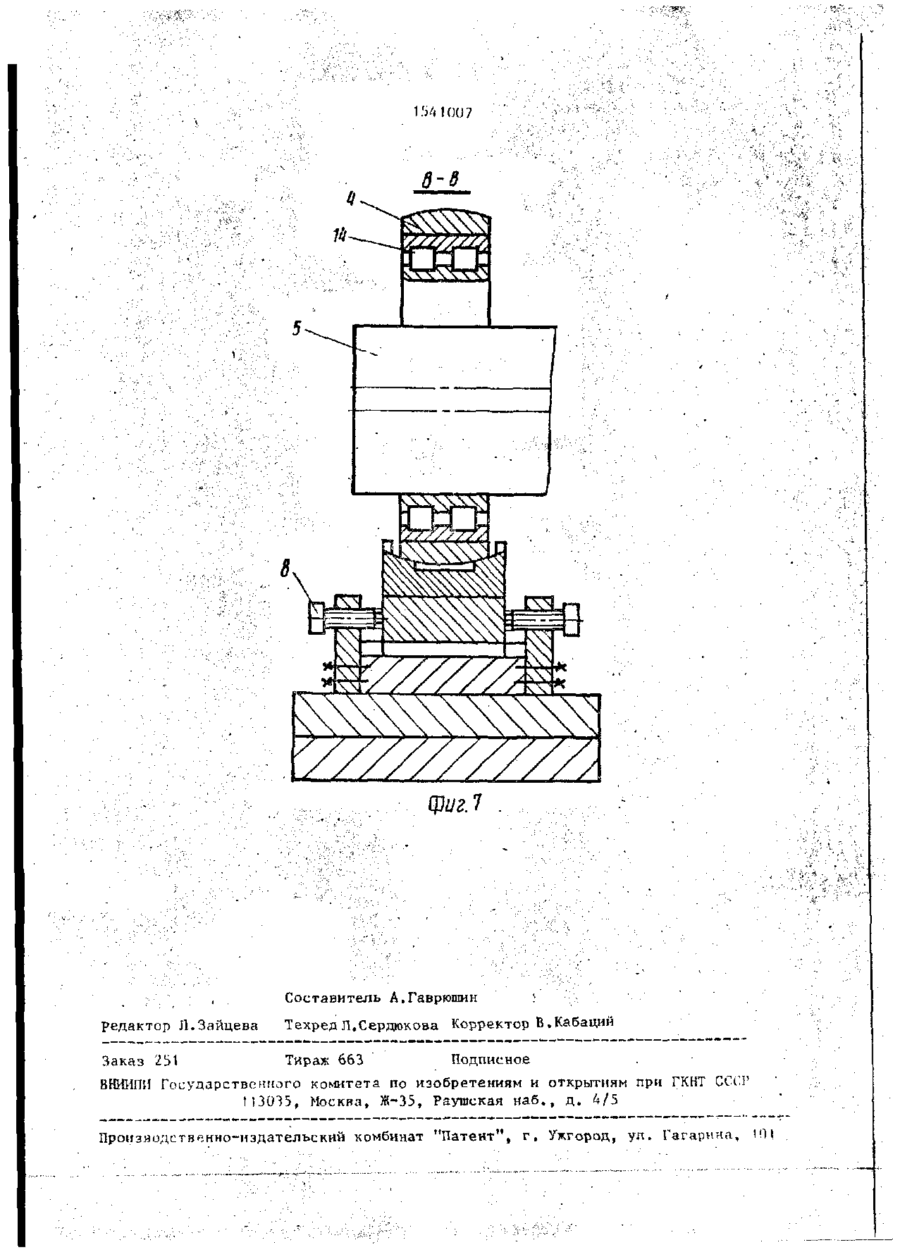

Изобретение относится к области станкостроения, более конкретно к устройствам для поддержки заготовок при обработке на тяжелых и уникальных станках. Целью изобретения является расширение технологических возможностей и упрощение конструкции. В корпусе 1 установлен гидростатический вкладыш 2 с гидростатическим карманом 3. Между заготовкой 5 и вкладышем 2 установлено кольцо 4. Перед установкой на обработанную шейку заготовки 5 надевают кольцо 4. Затем включают подвод масла к карману 3 и устанавливают заготовку кольцом 4 на рабочую поверхность вкладыша 2. 7 ил. А-А Фиг.2 1Ь41007 Изобретение относится к станкостроение, и более конкретно к устройствам для поддержки заготовок при обработке на тяжелых и уникальных токарных станках. Цель изобретения - расширение технологических возможностей и упрощение конструкции. На фиг. 1 показан люнет, разрез; 10 на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вариант исполнения поверхностен кольца и вкладыша сферическими; на фиг. 4 - разрез В-Б на фиг. 3; на сЬнг. 5 - вариант с несколь-^5 кими гидростатическими вкладышами; на Лиг. 6 - вариант с установкой в кольце подшипника качения; на фиг. 7 разрез П-В на фиг. 6. Гидростатический люнет содержит 20 сборный корпус 1 , гидростатический вкладыш 2 с гидростатическими карманами 3, кольцо 4, в котором установлена заготовка 5 с предвари гельно обработанными шейками С и D, клинья 25 6, регулировочные винты 7 и 8 или винты 9 с квадратами 10. Сборный корпус 1 содержит основание 11, промежуточную плиту (сменную) 12 и салазки клиньев 13. Подшипник 14 каче- 30 ния запрессован в кольце 4. Внутренний диаметр кольца 4 при базировании заготовки 5 по ее внутренней поверхности или подшипника 14 должен быть равен DftH кольца ~ 1 , 2D -заготовки. > \ Гидростатически.: люнет работает следующим образом. Перед установкой заготовки 5 в люнеты на предварит ельно обработанные поверхности шеек С и D надевают кольца 4. Вк-лючают подвод масла к гидростатическим карманам 3 тилростатических вкладышей июне га 2 и заготовку 5 с кольцами 4 устанавливаются на вкладыш, предварительно выставленные на ось станка с учетом толщины кольца 4 и радиуса опорной шейки заготовки Ь. При обработке нежес тких деталей при Ь с „/DУ 10-12 кольца 4 и рабочие поверхности гидрост атичес ких вкладышей 2 могут быть выполнены по сфере для обеспечения контакта шейки с промежуточным кольцевым вкладышем на всей ширине кольца, компенсируя влияние лроіиба заготовки. Ф о р м у л а и з о б р е т е н и я Гидростатический люнет к т яжелым токарным t. танкам, содержании корпус, в котором установлен вкладыш с іидростатическими карминами, выполненными на его рабочей поверхности, о т п и— ч а ю щ и й с я гем, что, с целью рас ширения технолог ичес ких во зможностеи, люнет t імбжрн промежуточным кольцом, установленным на рі(>очей поверхности вкллдышч, при -моч центр симметрии кольца смещен относительно линии центров і. тлпкт. Ї М ШОУ 5 Фиг. 3 6-6 Г "•Ч e 1541007 IV* 1007 8-8 фиг.7 Составитель А.Гавргошин • : редактор Л.Зайцева Техред Л.Сердкжова Корректор В.Кабаций Заказ 251 Тираж 663 Подписное вниипи Государственного комитета по изобретениям и открытиям при ГКНТ ССС? 1 13035, Москва, Ж-35, Раушская наб. , д. ^/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, Ю1
