Спосіб роботи комбінованої енергетичної установки

Завантажити PDF файл.

Формула / Реферат

Способ работы комбинированной энергетической установки, включающий сжатие воздуха в компрессоре с последующей подачей с топливом в камеру сгорания газовой турбины и в камеру сгорания парогазовой турбины с вторичной зоной, расширение в турбинах продуктов сгорания топлива с последующим охлаждением в котлах-утилизаторах, дополнительное охлаждение продуктов сгорания парогазовой турбины с конденсацией водяных паров, подачу конденсата в котлы-утилизаторы с дальнейшим его нагревом, испарением и отделением пара в сепараторах и прогревом пара, и смешение перегретого пара с воздухом, подаваемым в камеру сгорания парогазовой турбины, отличающийся тем, что, с целью повышения экономичности путем глубокой утилизации теплоты отработавших газов, часть воды из сепараторов вводят в тепломассообменнике в контакт с отбираемым после компрессора сжатым воздухом с частичным испарением и охлаждением воды и с нагреванием паровоздушной смеси, причем последнюю дополнительно нагревают теплом продуктов сгорания перед охлаждением их в котлах-утилизаторах и подают в камеру сгорания парогазовой турбины, а охлажденную воду смешивают с конденсатом.

Текст

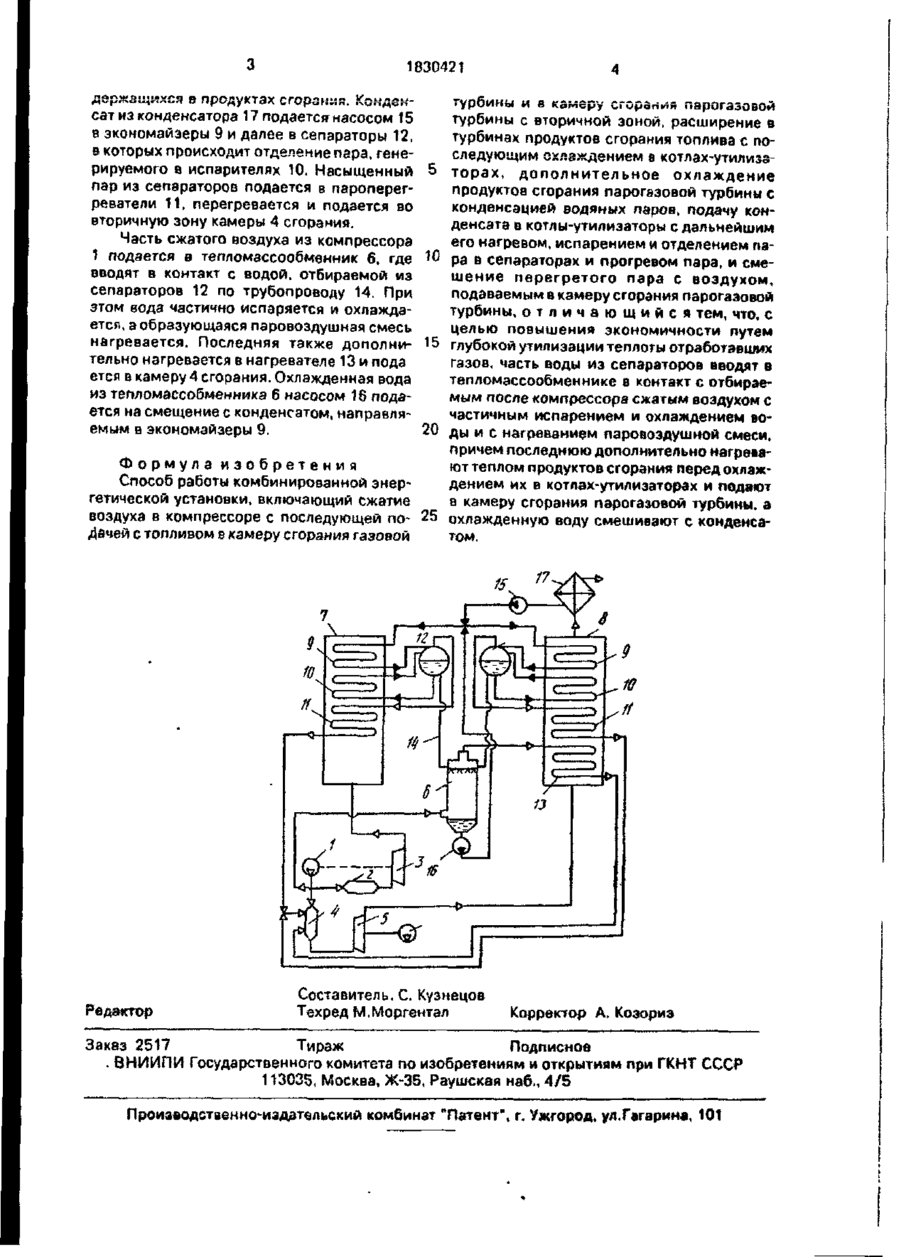

Изобретение позволяет повысить экономичность путем глубокой утилизации теплоты отработавших газов. Воздух комп рессором подается в камеры сгорания и тепломассообменник. Продукты сгорания расширяются в турбинах и охлаждаются в котлах-утилизаторах. За последним продукты сгорания дополнительно охлаждаются в конденсаторе. Конденсат из него подают в котлы-утилизаторы, где он нагревается и испаряется, а пар смешивается с воздухом, подаваемым в одну из камер сгорания. Часть воды из сепараторов направляется в тепломассообменник, где она охлаждается. При этом образующаяся паровоздушная смесь нагревается в нагревателе и подается во вторичную зону этой же камеры сгорания. 1 ил. Изобретение относится к энергетике и в частности к парогазовым установкам. Цель изобретения - повышение экономичности путем глубокой утилизации теплоты отработавших газов. На чертеже представлена схема комбинированной энергетической установки, реализующей предлагаемый способ. Комбинированная энергетическая установка содержит воздушный компрессор 1, подключенные к нему камеру 2 сгорания с газовой турбиной 3, камеру 4 сгорания со вторичной зоной и парогазовой турбиной 5 И тепломассообменник 6, котлы-утилизаторы 7, 8 с экономайзерами 9, испарителями 10, пароперегревателями 11 и сепараторами 12, подсоединенные соответственно к выхлопам газовой турбины 3 и парогазовой турбины 5. Также установча содержит нагреватель 13, размещенный перед котломутилизатором 8 по ходу продуктов сгорания из турбины 5, трубопровод 14 подачи воды из сепараторов 12, насосы 15, 16 и конденсатор 17, расположенный за котлом-утилизатором 8 и подсоединенный по конденсату к экономайзерам 9. Комбинированная энергетическая установка работает следующим образом. Атмосферный воздух сжимается в компрессоре 1 и подается вместе с топливом в камеру 2 сгорания газовой турбины 3 и камеру 4 сгорания парогазовой турбины 5, имеющую вторичную зону, куда подается пар и паровоздушная смесь. Продукты сгорания расширяются в газовой турбине 3 и парогазовой турбине 5 с совершением полезной работы. Выхлопные газы из турбин 3. 5 направляются в котлы-ути л и заторы 7, 8, где отдают свое тепло конденсату. При этом продукты сгорания парогазовой турбины 5 перед -.отлом-утили зато ром 8 охлаждаются в нагревателе 13, а за котлом-утилизатором 8 - в конденсаторе 17. В последнем осуществляется конденсация водяных паров, со 1830421 держащихся s продуктах сгорания. Конденсат из конденсатора 17 подается насосом 15 в экономайзеры 9 и далее в сепараторы 12, в которых происходит отделение пара, генерируемого в испарителях 10. Насыщенный пар из сепараторов подается в пароперегреватели 11, перегревается и подается во вторичную зону камеры 4 сгорания. Часть сжатого воздуха из компрессора 1 подается в теппомзссообменник 6. где Ю вводят в контакт с водой, отбираемой из сепараторов 12 по трубопроводу 14. При этом вода частично испаряется и охлаждается, а образующаяся паровоздушная смесь нагревается. Последняя также дополни- 15 тельно нагревается в нагревателе 13 и пода ется в камеру 4 сгорания. Охлажденная вода из тепломассобменника 6 насосом 16 подается на смещение с конденсатом, направляемым в экономайзеры 9. 20 • ypunnoi и Б камеру сгорания парогазовой турбины с вторичной зоной, расширение в турбинах продуктов сгорания топлива с последующим охлаждением в котлзх-утилиззторах, дополнительное охлаждение продуктов сгорания парогазовой турбины с конденсацией водяных паров, подачу конденсата в котлы-утилизаторы с дальнейшим его нагревом, испарением и отделением пара в сепараторах и прогревом пара, и смешение перегретого пара с воздухом, подаваемым в камеру сгорания парогазовой турбины, о т л и ч а ю щ и й с я тем, что, с целью повышения экономичности путем глубокой утилизации теплоты отработавших газов, часть воды из сепараторов вводят в тепломассообменнике в контакт с отбираемым после компрессора сжатым воздухом с частичным испарением и охлаждением воды и с нагреванием паровоздушной смеси, причем последнюю дополнительно нагревают теплом продуктов сгорания перед охлажФормула изобретения дением их в котлах-утилизаторах и подают Способ работы комбинированной энерв камеру сгорания парогазовой турбины, а гетической установки, включающий сжатие воздуха в компрессоре с последующей по- 25 охлажденную воду смешивают с конденсатом. д*ачей с топливом в камеру сгорания газовой Редактор Составитель. С. Кузнецов Техред М.Моргентал Корректор А. Козориэ Заказ 2517 Тираж Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Дивитися

Додаткова інформація

Автори англійською

Dykyi Mykola Oleksandrovych, Uvarychev Oleksandr Mykolaiovych

Автори російською

Дикий Николай Александрович, Уваричев Александр Николаевич

МПК / Мітки

МПК: F01K 21/00

Мітки: роботи, енергетичної, спосіб, установки, комбінованої
