Спосіб регулювання потужності машинних агрегатів компресорних станцій магістральних газонафтопроводів та електростанцій з парогазотурбінним приводом

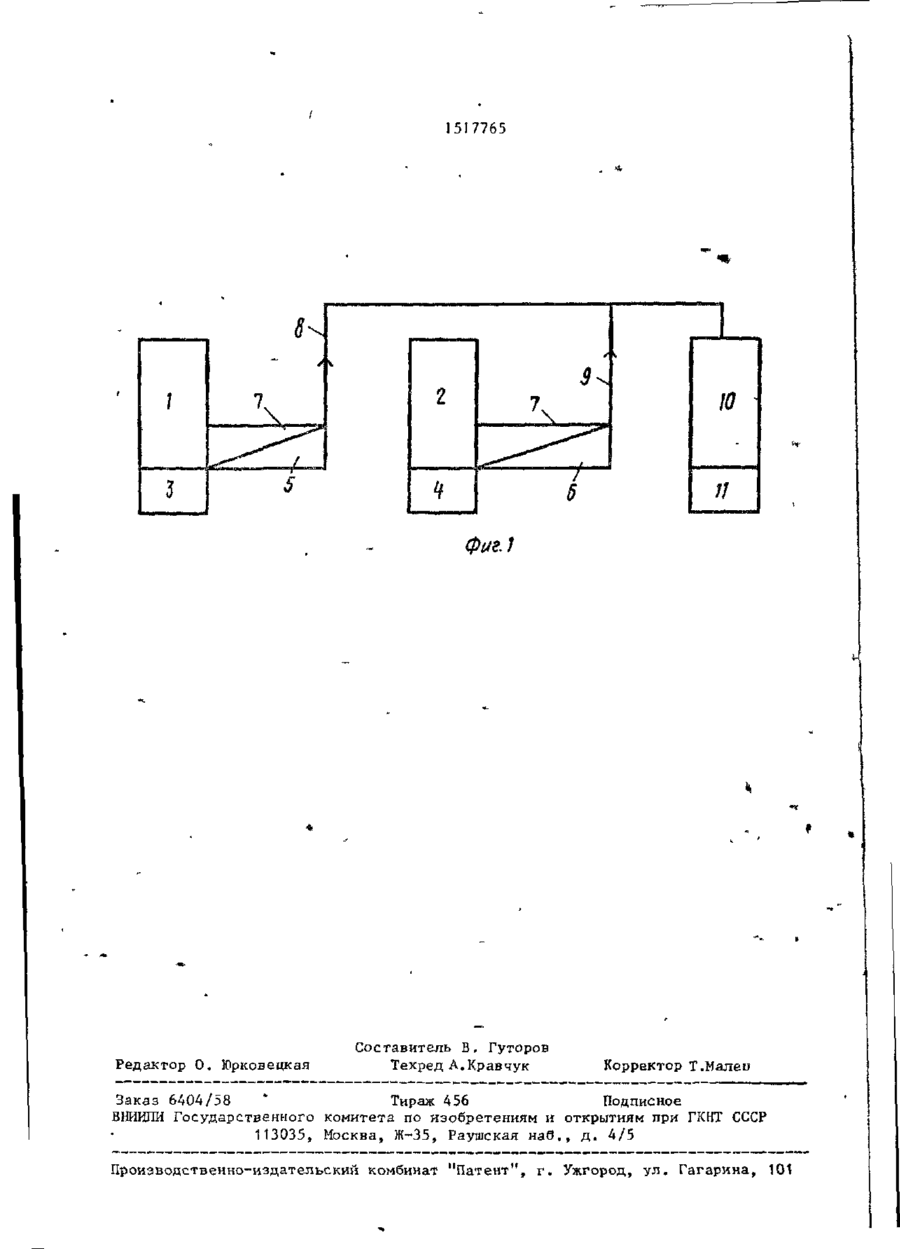

Изобретение позволяет повысить экономичность при работе с неполной нагрузкой * Газовые турбины (ГТ) 1, 2 связаны с машинными агрегатами (компрессоры или генераторы) 3 и 4 и сообщены по уходящим газам с кот Г г Л 15 I 7765 Изобретение относится к машинным агрегатам электростанций и компрессорных станций магистральных г а з о нефтепроводов с комбинированным п а _ рогазотурбинным приводом. Целью изобретения является повышение экономичности при работе с н е полной н а г р у з к о й . На фиг. I представлена' схема у с т а - ^Q новки для реализации способа при полной нагрузке і на фиг. 2 - то же, при неполкой н а г р у з к е . Установка (компрессорная или э л е - , ктрическая станция) содержит г а з о j 5 вые турбины J и 2, которые приводят в действие машинные а г р е г а т ы (компрессоры или генераторьО 3 и 4 и сообщены по уходящим газам с котлами-утилизаторами 5 и 6 и их дополнительными ^Q топками 7. Котлы-угилизаторы 5 и 6 паропроводами 8 и 9 подключены к п а ровой турбине 10, приводящей в д е й с т вие машинный агрегат I I . Соотношение количества газовых турбин 1 и 2 и 25 паровых трубин 10 может составлять 2 : 1 , 1:1 или комбинацию этих величин, и/или кратное им отношение. Способ регулирования мощности у с т а новки осуществляется следующим о б р а з о м ^ При работе с полной или близкой к ней нагрузкой газовые турбины I и 2 приводят в действие машинные агрегаты 3 и А, а уходящие газы из газовых турбин 1 и 2 поступают в котлы-утилиза- -,е торы 5 и 6. За счет тепла уходящих (дымовых) газов котлы-утилизаторы 5 и 6 вырабатывают (генерируют) п а р , к о т о рый подается в паровую турбину 10 для приведения в действие машинного а г р е - ^Q гата 11, т . е . для обеспечения его полной (номинальной) мощности. В котлахутилизаторэх 5 и 6 генерируется пар с * давлением 2 , 5 - 5 , 0 МПа и температурой 350-450°С. . 45 При снижении нагрузки установки отключают по меньшей мере одну, например, газовую турбину 1 . В работеостаются газовая турбина 2, котел-утилизатор 6 и паровая турбина 10. В д о 50 'полнительную топку 7 подают топливо и от газовой турбины 2 уходящие гачы, в кислороде которых сжигают топливо. При сжигании топлива повышают д а в л е - , ние пара до 5,0-10,0 МПа и температуру до 450-520 С, В паровую турбину 10 подается количество пара требуемых параметров для поддержания ее полной мощности, т . е . той мощности, которая была до отключения газовой турбины 1. Для повышения готовности к работе установки, состоящей, например, из одной газовой турбины 2 и одной паровой турбины 10, может быть использован котел-утилизатор 6 с топкой (не п о к а з а н а ) , обеспечивающей расход пара требуемых параметров для полной мощности паровой турбины 10 независимо от газовой турбины 2. Обеспечение полной мощности паровой турбины 10 повышает экономичность установки при работе с неполной н а гвузкой. Ф о р м у л а и з о б р е т е н и я ; Способ регулирования мощности ма- ' шинных агрегатов компрессорных с т а н ций магистральных газонефтепроводов и. электростанций с парогазотурбинным приводом, вырабатываемых полную мощность рабочими машинами, приводи-' мыми в движение отдельно газовыми и . паровыми турбинами при соотношении их количества 2 : 1 , путем регулирования подачи уходящих газов от каждой газовой турбины в соответствующий котел-утилизатор, генерирующий пар для подачи его в паровую турбину, отключения при неполной нагрузке по меньшей мере одной газовой турбины и подачи топлива в котел-утилизатор для сжигания его в кислороде уходящих газов работающей газовой турбины с повышением температуры и давления генерируемого пара, о т л и ч а ю щ и й с я тем, ч т о , с целью повышения экономичности, при отключении газовой турбины поддерживают полную мощность паровой турбины, повышая давление пара от 2 , 5 - 5 , 0 до 5,010,0 МПа, а температуру от 350450 до 450-520°С. I 517765 6 фие.1 Редактор О. Юрковецкая Составитель В, Гуторов Техред А.Кравчук Корректор Т.Малеи Заказ 6404/58 * Тираж 456 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКІЇТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, у л . Гагарина, 101
