Стенд для прискорених випробувань гичкозбиральних апаратів

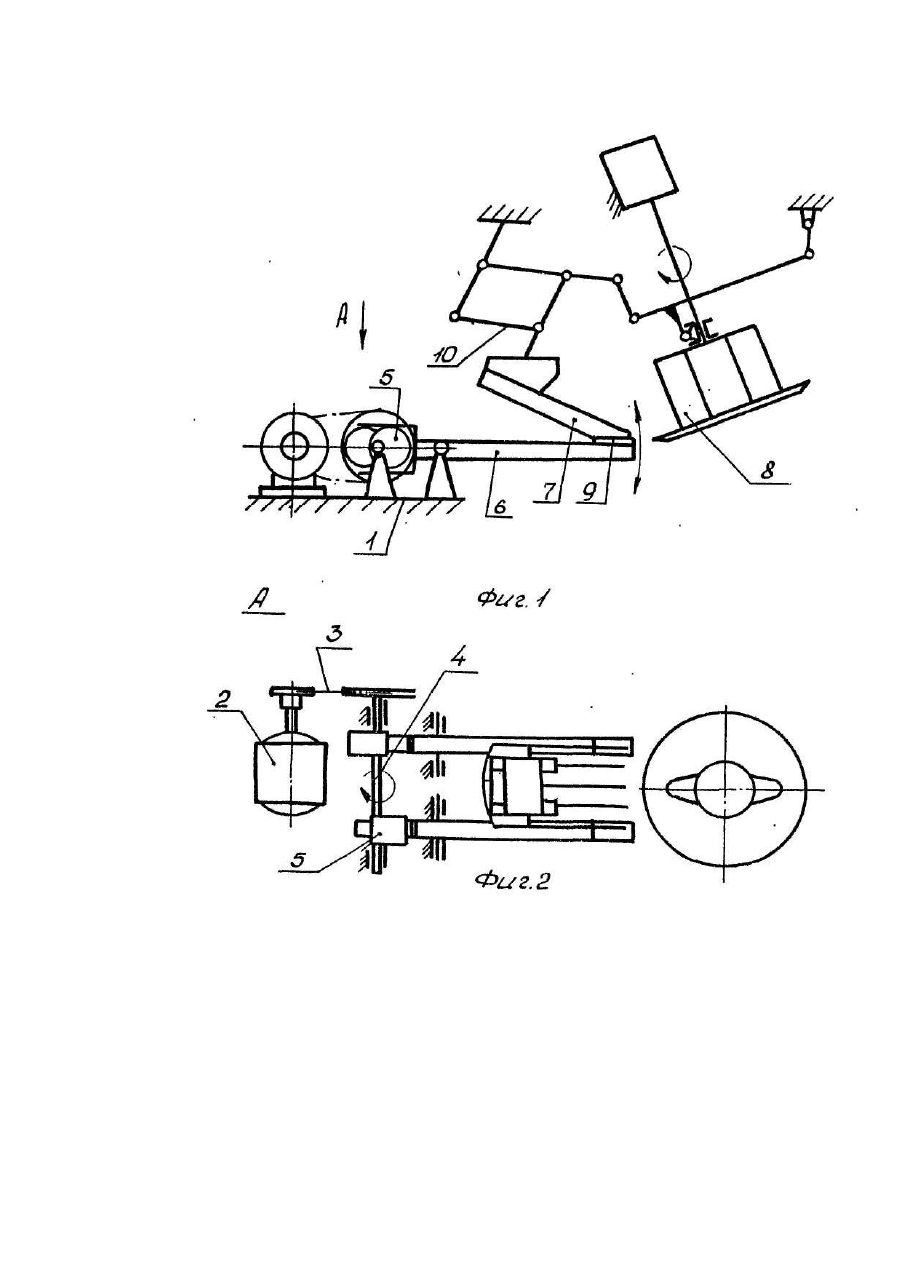

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для ускоренных испытаний ботвосрезающих аппаратов свеклоуборочных машин. Известен стенд для испытаний ботворежущих аппаратов свеклокомбайнов [Авт.св. № 968671, кл. G 01 Μ 19/00, 1981], содержащий основание, шкив привода и нагружающий элемент в виде установленного на оси приводного диска с размещенным на его поверхности кулачком. При этом на оси диска установлена поворотная в горизонтальной и вертикальной плоскостях планка для взаимодействия с кулачком. Недостатком указанного стенда является наличие сил трения скольжения в зоне контакта нагружающего элемента и ботвосрезающего аппарата. В результате при ускоренных испытаниях ботвосрезающего аппарата происходит повышенный износ деталей, являющийся причиной снижающей надежность работы и долговечность стенда. Известен также стенд для исследования работы ботвосрезающих аппаратов [Авт.св. СССР № 1054717, кл. G 01 Μ 19/00, 1982], содержащий размещенные на основании привод и нагружающий элемент в виде движущегося полотна, бесконечного цепного транспортера, установленного под копиром параллельно ему и снабженного закрепленными на нем корнеплодами или эластичными втулками. Недостатком стенда является наличие ударных пульсирующих нагрузок и сил трения в зоне контакта стенда с испытуемым ботвосрезающим аппаратом. При работе от многократного взаимодействия с копиром движущихся вдоль него нагружающих элементов происходит их быстрое разрушение. В основу изобретения поставлена задача создания стенда, в котором наличием нагружающего элемента в виде двуплечего рычага, взаимодействующего через амортизатор с копиром, для имитации воздействия корнеплодов на копир обеспечивается улучшение контакта нагружающих элементов с ботвосрезающим аппаратом и за счет этого повышается надежность и долговечность работы стенда, что сокращаем время стендовых испытаний ботвосрезающих аппаратов. Поставленная задача решается тем, что в стенде для ускоренных испытаний ботвосрезающих аппаратов, содержащем размещенным на основании привод и соединенный посредством нагружающих элементов с копиром ботвосрезающего аппарата согласно изобретения нагружающий элемент выполнен в виде двуплечего рычага, на один конец которого через амортизатор, опирается копир, а другой соединен с эксцентриковым вибратором, причем нагружающий элемент выполнен по крайней мере из пары двуплечих рычагов, соединенных посредством вилок с эксцентриковыми вибраторами, установленными на одном валу в противофазе. Выполнение нагружаемого элемента в виде двуплечего рычага, на один конец которого через амортизатор опирается копир, а другой соединен с эксцентриковым вибратором, обеспечивает улучшение контакта нагружающих элементов с ботвосрезающим аппаратом, что в свою очередь гарантирует προβедение ускоренных и качественных испытаний. На фиг. 1 изображена сема предлагаемого стенда, вид сбоку; на фиг. 2 - вид А на фиг. 1. Стенд включает размещенные на основании 1 привод, содержащий электродвигатель 2 с цепной передачей 3 к валу 4 привода эксцентрикового вибратора 5, закрепленного на валу 4. Нагружающий элемент выполнен в виде двуплечего рычага 6, на один конец которого опирается копир 7 ботвореза 8, а другой соединен с эксцентриковым вибратором 5. В месте контакта копира 7 с двуплечим рычагом 6 установлен амортизатор 9 из эластичного материала. Ботворез 8 кинематически связан с копиром 7 посредством копирующего механизма 10. Для имитации знакопеременных нагрузок на копирующий механизм 10 и копир 7 в поперечном направлении установлена по крайней мере пара нагружающих элементов в виде двуплечих рычагов 6, расположенных по бокам копира и взаимодействующих посредством вилок 11 с парой эксцентриковых вибраторов 5, установленных на валу 4 в противофазе. Стенд работает следующим образом. Включается привод ботвореза 8 (на схеме не показан). Затем включается электродвигатель 2, который посредством цепной передачи 3 вращает вал 4 привода эксцентриковых вибраторов 5. Последние приводят в колебательное движение двуплечие рычаги 6, которые в свою очередь воздействуют снизу вверх на копир 7, имитируя воздействие корнеплодов на копир. За счет установки по крайней мере пары двуплечих рычагов 6, расположенных по бокам копира и взаимодействующих посредством вилок 11 с парой эксцентриковых вибраторов 5, установленных на валу 4 в противофазе. создается более жесткий режим работы ботвосрезающего аппарата и тем самым еще больше ускоряется процесс испытаний. Отсутствие трения скольжения в месте контакта амортизатора 9 с копиром 7 увеличивается надежность и долговечность работы стенда.
