Стенд для порівняльних та ресурсних випробувань натяжних зірочок

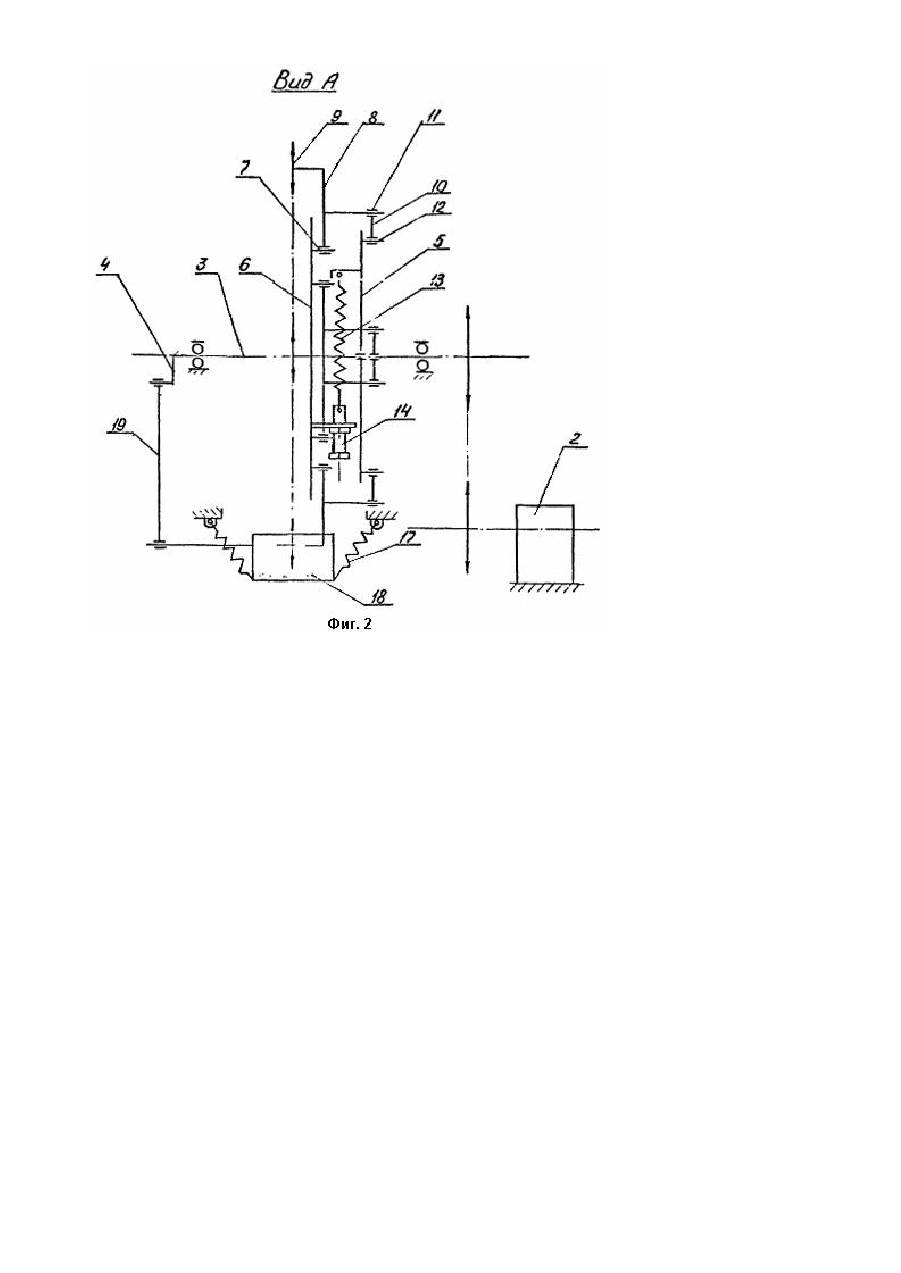

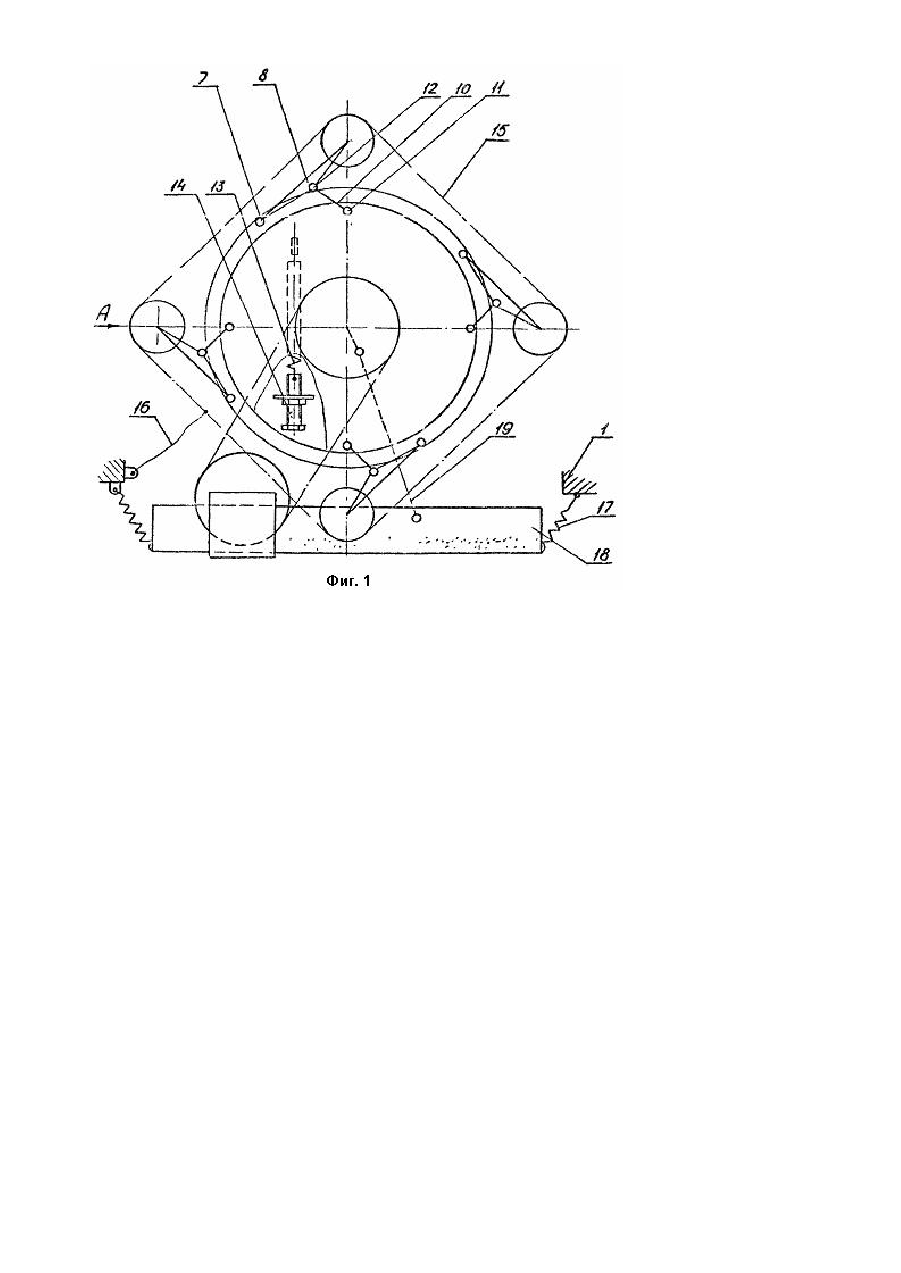

Изобретение относится к машиностроению, прежде всего к сельскохозяйственному, и может быть использовано для проведения сравнительных и ресурсных испытаний натяжных звездочек или роликов цепных контуров машин. Известен стенд с одинаковым натяжением ветвей цепного контура /1/, содержащий приводящую и натяжную звездочки, охватываемые цепью, и натяжное устройство. Недостатком известного стенда является сложность конструкции, обусловленная необходимостью установки ведущей звездочки в цепном контуре, и ограниченность количества одновременно испытываемых натяжных звездочек (одна шт.). Наиболее близким к заявляемому является стенд для ускоренных испытаний цепей и звездочек навозоуборочных транспортеров /2/, содержащий привод, раму, желоб и нагружающее устройство. Недостатком этого стенда является сложность конструкции, обусловленная наличием ведущей звездочки, а также неравномерность нагружения испытываемых звездочек, вызванная различными углами обхвата испытываемых звездочек цепью. Известно, что в любом цепном контуре усилие прижатия цепи к звездочкам находится в прямой зависимости от натяжения цепи и угла обхвата звездочки цепью. При одинаковом натяжении цепи и различных угла х обхвата звездочек цепью усилия прижатия цепи к звездочкам будут различны. Чем больше угол обхва та, тем больше усилие прижатия цепи к звездочке и наоборот. Для обеспечения нормальной работы любого цепного контура всегда предусматривается возможность натяжения цепи, а натяжение цепи связано с перемещением хотя бы одной звездочки, причем перемещение звездочки приводит к изменению угла обхвата. В известном стенде не предусмотрены условия, при которых усилия прижатия цепи к испытываемым звездочкам были бы одинаковы, следовательно, достоверность результатов испытаний искажается. При создании условий прижатия цепи к испытываемым звездочкам с одинаковым усилием, приведет к еще большему усложнению его конструкции. Задачей изобретения является усовершенствование конструкции стенда для сравнительных и ресурсных испытаний натяжных звездочек путем обеспечения возможности одинаковых усилий прижатия цепи к испытуемым звездочкам при исключении ведущей звездочки, что позволяет получить высокую достоверность результатов испытаний и упростить конструкцию стенда. Поставленная задача решается тем, что предложен стенд для сравнительных и ресурсных испытаний натяжных звездочек, содержащий раму, привод, ведущий вал и замыкающую цепь, предназначенную для схва тывания испытываемых звездочек, согласно изобретению, он снабжен эксцентриком, установленным на ведущем валу, двумя дисками, один из которых жестко соединен с валом, а второй установлен на валу свободно, кронштейнами, шарнирно установленными на жестко соединенном с валом диске и предназначенными для размещения испытываемых звездочек, тягами, шарнирно соединяющими кронштейны со свободно установленным диском, регулируемым силовым элементом, кинематически связывающим диски между собой и гибким элементом, прикрепляющим замыкающую цепь к раме. Стенд снабжен заполненным абразивной средой желобом, установленным под замыкающей цепью и кинематически связанным с эксцентриком. Сущность изобретения поясняется чертежом, где на фиг. 1 схематически изображен предлагаемый стенд, на фиг. 2 - разрез А фиг. 1. Стенд содержит раму 1, привод 2, ведущий вал 3, на ведущем валу 3 установлен эксцентрик 4, подвижный 5 и неподвижный 6 диски. На неподвижном диске 6 на шарнирах 7 закреплены кронштейны 8, несущие на себе испытываемые натяжные звездочки 9, при этом кронштейны 8 с помощью тяг 10 и шарниров 11 и 12 соединены с подвижным диском 5, который кинематически связан с неподвижным диском 6 при помощи силового элемента 13 с приспособлением 14 для регулирования усилия (в качестве силового элемента и приспособления для регулирования усилия на стенде соответственно применены пружина и натяжное устройство). На испытываемые звездочки 9 установлена замыкающая цепь 15, прикрепленная при помощи гибкого элемента 16 к раме 1 стенда. Под замыкающей цепью 15 установлен на пружинных подвесках 17 желоб 18, заполненный абразивной средой, и кинематически связанный тягой 19 с эксцентриком 4. Стенд работает следующим, образом. На кронштейны 8 устанавливаются испытываемые звездочки 9 и набрасывается замыкающая цепь 15. Затем при помощи натяжного устройства 14 производится натяжение пружины 13, которая усилием от натяжения проворачивает свободно установленный на валу 3 диск 5. При этом тяги 10, соединенныепри помощи шарниров 11 и 12 с диском 5 и кронштейнами 8, взаимодействуют между собой, перемещая натяжные звездочки 9 от центра валу 3, и замыкающая цепь 15 натягивается. Необходимое усилие прижатия натяжных звездочек 9 к замыкающей цепи 15 устанавливается посредством предварительного замера длины тарированной пружины и плечей рычагов, связанных с натяжением цепи и последующего их расчета через моменты сил. После натяжения цепи включают стенд в работу. В процессе работы ведущий вал 3 вращается вместе с дисками 5 и 6, кронштейнами 8 и звездочками 9. В связи с тем, что замыкающая цепь 15 прикреплена гибким элементом 16 к раме 1 стенда, испытываемые звездочки 9, обкатываются по внутренней поверхности замыкающей цепи 15, периодически попадая в абразивную среду, на ходящуюся в желобе 18. С целью постоянного заполнения абразивной средой зоны траектории движения звездочек 9 в желобе 18, последний встряхивается от взаимодействия эксцентрика, 4, тяги 19 и пружинных подвесок 17. Применение предлагаемого стенда позволит производить сравнительные и ресурсные испытания натяжных звездочек при незначительных экономических затратах с получением высокой достоверности результатов испытания.
