Стенд для статичних випробувань приладів активного контролю

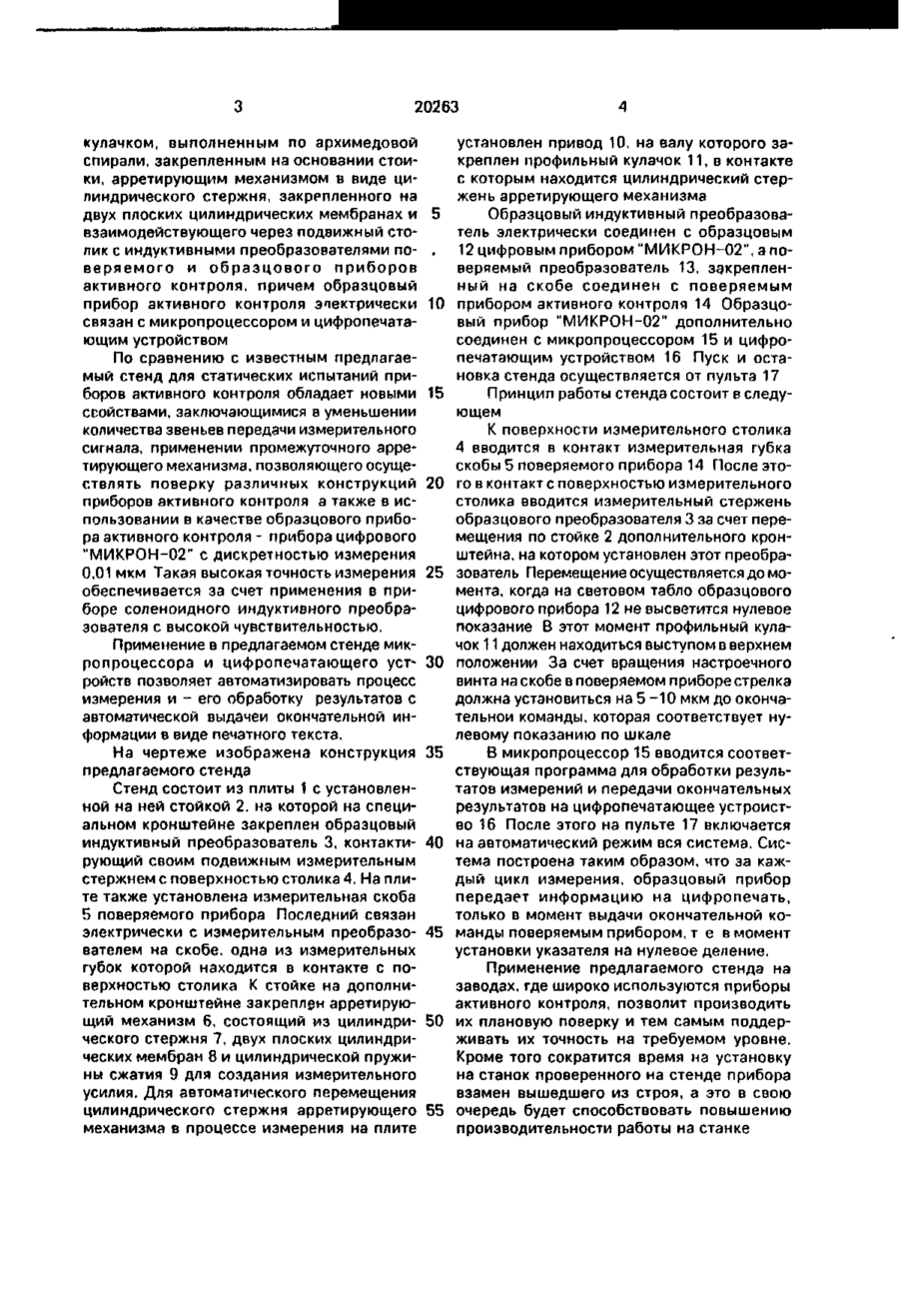

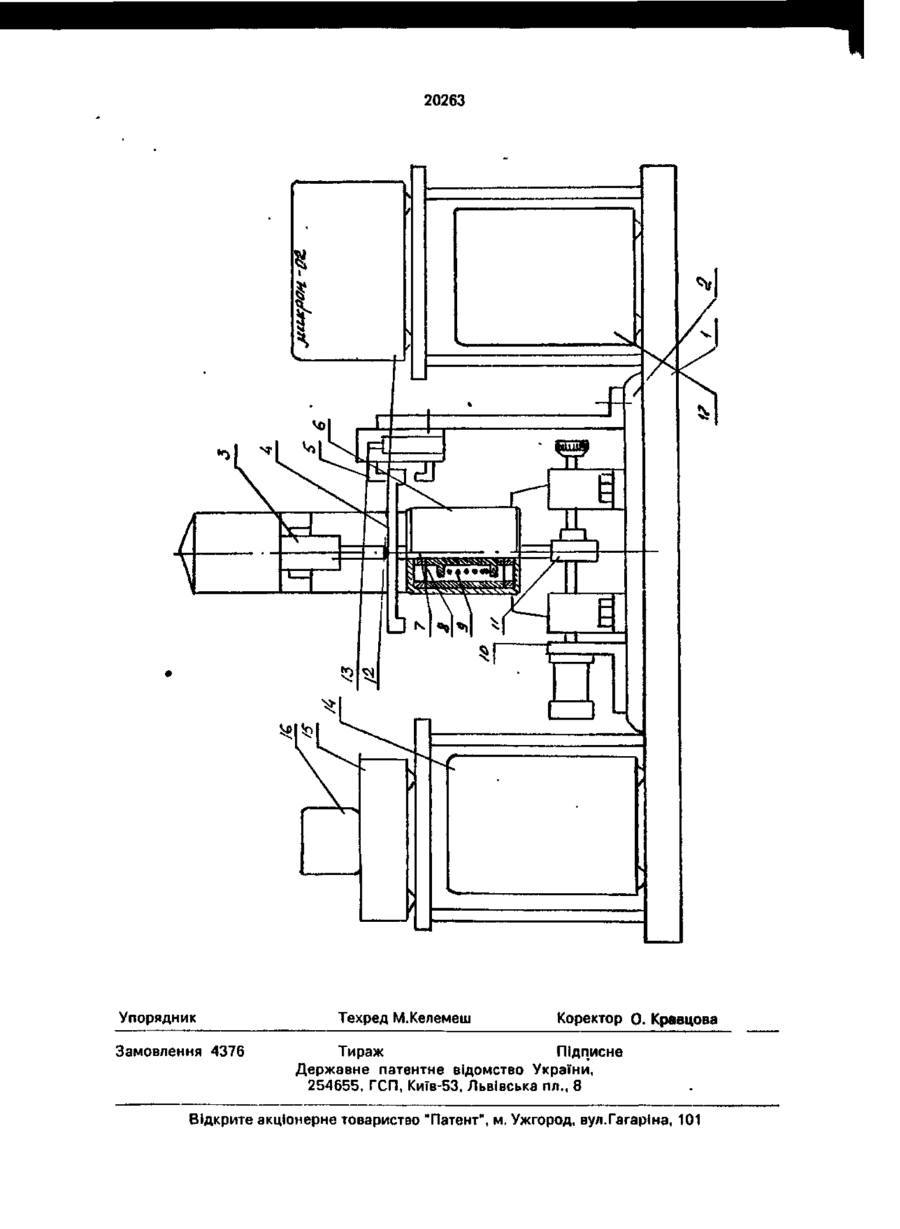

Стенд для статических испытаний приборов активного контроля, содержащий привод с кулачком, поверяемый преобразователь, образцовый прибор-оптикатор, о тл и ч а ю щ и й с я тем, что для упрощения конструкции, расширения функциональных возможностей, повышения точности и производительности работы стенда, он снабжен приводом с профильным кулачком, выполненным по архимедовой спирали и закрепленным на основании стойки, арретирующим механизмом в виде цилиндрического стержня, закрепленного на двух плоских цилиндрических мембранах и взаимодействующего через подвижный столик с индуктивными преобразователями поверяемого и образцового приборов активного контроля, причем образцовый прибор активного контроля дополнительно связан электрически с микропроцессором и цифропечатающим устройством. С > ю о ю ON Изобретение относится к измерительной технике и может быть использовано в машино- и приборостроении Известен стенд для поверки приборов активного контроля, содержащий основание с центрами,оправку корпус к которому крепится образцовая скоба [Авт. ев СССР № 448943.кл В 24 В 49/00] Недостатком этого способа является появление гистерезиенш явлений и невозможность определений погрешностей поверяемого автоматического измерительного средства, вызываемых смещением этого прибора относительно контролируемой им детали по направлению линии измерения. В качестве прототипа выбран стенд для поверки приборов активного контроля, со держащий привод с кулачком, рычаг, корпус, поверяемый преобразователь, образцовый прибор-оптикатор [Авт св. СССР № 677902, кл. В 24 В 49/00]. Недостатком известного стенда является ограниченные возможности его применения к различным конструкциям измерительной оснастки, а также малая производительность в процессе измерения и сложность конструкции Задачей предлагаемого изобретения является упрощение конструкции, расширение ф у н к ц и о н а л ь н ы х в о з м о ж н о с т е й , повышение точности и производительности работы стенда. Поставленная задача достигается тем, что стенд снабжен приводом с профильным СО 20263 кулачком, выполненным по архимедовой спирали, закрепленным на основании стоики, арретирующим механизмом в виде цилиндрического стержня, закрепленного на двух плоских цилиндрических мембранах и взаимодействующего через подвижный столик с индуктивными преобразователями поверяемого и о б р а з ц о в о г о п р и б о р о в активного контроля, причем образцовый прибор активного контроля эпектрически связан с микропроцессором и цифропечатающим устройством По сравнению с известным предлагаемый стенд для статических испытаний приборов активного контроля обладает новыми свойствами, заключающимися в уменьшении количества звеньев передачи измерительного сигнала, применении промежуточного арретирующего механизма, позволяющего осуществлять поверку различных конструкций приборов активного контроля а также в использовании в качестве образцового прибора активного контроля - прибора цифрового "МИКРОН-02" с дискретностью измерения 0,01 мкм Такая высокая точность измерения обеспечивается за счет применения в приборе соленоидного индуктивного преобразователя с высокой чувствительностью. Применение в предлагаемом стенде микропроцессора и цифропечатающего устройств позволяет автоматизировать процесс измерения и - его обработку результатов с автоматической выдачей окончательной информации в виде печатного текста. На чертеже изображена конструкция предлагаемого стенда Стенд состоит из плиты 1 с установленной на ней стойкой 2, на которой на специальном кронштейне закреплен образцовый индуктивный преобразователь 3, контактирующий своим подвижным измерительным стержнем с поверхностью столика 4. На плите также установлена измерительная скоба 5 поверяемого прибора Последний связан электрически с измерительным преобразователем на скобе, одна из измерительных губок которой находится в контакте с поверхностью столика К стойке на дополнительном кронштейне закреплен арретирующий механизм 6, состоящий из цилиндрического стержня 7, двух плоских цилиндрических мембран 8 и цилиндрической пружины сжатия 9 для создания измерительного усилия. Для автоматического перемещения цилиндрического стержня арретирующего механизма в процессе измерения на плите 5 , 10 15 20 25 30 35 40 45 50 55 установлен привод 10, на валу которого закреплен профильный кулачок 11, в контакте с которым находится цилиндрический стержень арретирующего механизма Образцовый индуктивный преобразователь электрически соединен с образцовым 12 цифровым прибором "МИКРОН-02", а поверяемый преобразователь 13, закрепленный на скобе соединен с поверяемым прибором активного контроля 14 Образцовый прибор "МИКРОН-02" дополнительно соединен с микропроцессором 15 и цифропечатающим устройством 16 Пуск и остановка стенда осуществляется от пульта 17 Принцип работы стенда состоит в следующем К поверхности измерительного столика 4 вводится в контакт измерительная губка скобы 5 поверяемого прибора 14 После этого в контакт с поверхностью измерительного столика вводится измерительный стержень образцового преобразователя 3 за счет перемещения по стойке 2 дополнительного кронштейна, на котором установлен этот преобразователь Перемещение осуществляется до момента, когда на световом табло образцового цифрового прибора 12 не высветится нулевое показание В этот момент профильный кулачок 11 должен находиться выступом в верхнем положении За счет вращения настроечного винта на скобе в поверяемом приборе стрелка должна установиться на 5 -10 мкм до окончательной команды, которая соответствует нулевому показанию по шкале В микропроцессор 15 вводится соответствующая программа для обработки результатов измерений и передачи окончательных результатов на цифропечатающее устройство 16 После этого на пульте 17 включается на автоматический режим вся система. Система построена таким образом, что за каждый цикл измерения, образцовый прибор передает информацию на цифропечать, только в момент выдачи окончательной команды поверяемым прибором, т е в момент установки указателя на нулевое деление. Применение предлагаемого стенда на заводах, где широко используются приборы активного контроля, позволит производить их плановую поверку и тем самым поддерживать их точность на требуемом уровне. Кроме того сократится время на установку на станок проверенного на стенде прибора взамен вышедшего из строя, а это в свою очередь будет способствовать повышению производительности работы на станке 20263 Упорядник Замовлення 4376 Техред М.Келемеш Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
