Склад водоемульсійної вибухової речовони кс-2

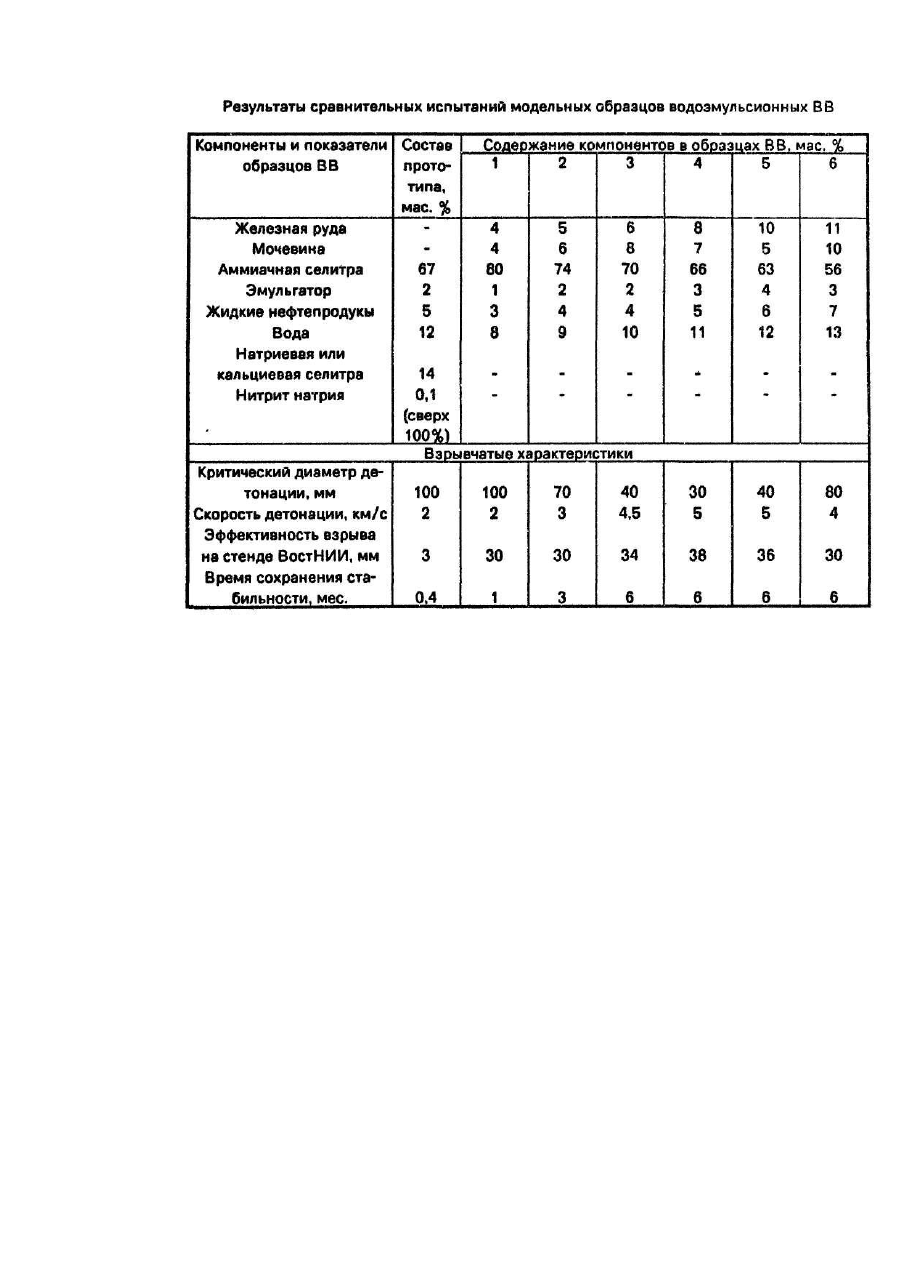

Изобретение относится к взрывчатым веществам, используемым при ведении взрывных работ шпуровыми, скважинными и открытыми зарядами на разрезах и карьерах. Известно водоимульсионное взрывчатое вещество "порэмит", содержащее (вес.%): аммиачную селитру 63-69, натриевую или кальциевую селитру - 12-16, эмульгатор - 1,8-2,2, мазут или индустриальное масло - 47, нитрит натрия 0,1 (сверх 100%) в воду -10-14 [1] ТУ 84.520-107-85. Аммиачная селитра и нитрит натрия образуют при взаимодействии множество пузырьков, выполняющих роль сенсибилизаторов. В готовом виде порэмит - взрывчатый состав в виде эмульсии с равномерно распределенными микропузырьками газа. Порэмит водонерастворим, нечувствителен к механическим воздействиям, негорюч. Однако, данное ВВ не может долго храниться из-за низкой стабильности консистенции и свойств. Кроме того, оно имеет большой критический диаметр детонации (100 мм) и не может использоваться в шпурах и скважинах меньшего диаметра. Задачей изобретения является повышение стабильности свойств взрывчатого вещества за счет введения в него дополнительного компонента с использованием в качестве сенсибилизатора местного сырья без дальних перевозок. Поставленная задача достигается за счет того, что в состав взрывчатого вещества, содержащего аммиачную селитру, эмульгатор, жидкие нефтепродукты (мазут или индустриальное масло), сенсибилизатор и воду, дополнительно введена мочевина, а в качестве сенсибилизатора используют измельченную железную руду, выполняющую одновременно функции окислителя. В состав предлагаемого ВВ входят следующие компоненты, мас.%: Аммиачная селитра Остальное до 100 Добавка мочевины в пределах 5-8% исключает рассложение приготовленного ВВ при низких температурах. Уменьшение содержания мочевины снижает стабильность состава, а верхний предел его содержания выбран с учетом кислородного баланса. Мочевина в составе обеспечивает стабильность консистенции в течение длительного промежутка времени. Мелкодисперсная железная руда выполняет функции кислородоносителя, а ее газовые включения играют роль сенсибилизатора, обеспечивая стабильность детонации водоэмульсионного ВВ, Кроме того, железная руда увеличивает плотность ВВ и погружаемость в скважину через столб воды. Оптимальные значения показателей ВВ наблюдаются при содержании железной руды 6-10%. Приуменьшении содержания мелкодисперсной железной руды ниже 6% и увеличении ее содержания более 10% снижается детонационная способность ВВ, выражающаяся в увеличении критического диаметра детонации, а также уменьшается эффективность взрыва. А результате проведенных научных исследований и поставленных экспериментов установлено, что в качестве сенсибилизатора можно использовать порошки железной руды типа Криворожского концентрата. Лучшим сенсибилизатором является мелкодисперсная аглоруда. Железная руда является сенсибилизатором и кислородоносителем, окисляющим горючие компоненты водоэмульсионного ВВ, т.к. железная руда представляет собой смесь окислов железа. Предлагаемое ВВ изготавливают по следующей технологии. Аммиачную селитру смешивают с водой и мочевиной, нагревают до 80°М. Параллельно растворяют эмульгатор в жидком нефтепродукте, например в мазуте, индустриальном масле и т.д., разогревают до 80 С. Затем при интенсивном перемешивании в эмульгаторе вливают водный раствор аммиачной селитры с мочевиной в смесь эмульгатора с жидким нефтепродуктом, в результате чего образуется стойкая и текучая эмульсия, нерастворимая в воде. В полученную эмульсию вводят порошок железной руды и тщательно перемешивают, после чего ВВ готово к применению. По данной технологии были изготовлены опытные образцы ВВ с содержанием компонентов а заявляемых пределах и вне их. Испытания опытных образцов водоэмульсионного ВВ включали: определение критического диаметра детонации, скорости детонации, эффективности взрыва и времени сохранения консистенции и стабильности свойств. Инициирование ВВ производилось промдетонатором, в качестве которого использовались патроны аммонита Т-19, детонирующие со скоростью 4,2 км/с. Эффективность взрыва оценивалась величиной обжатия свинцового столбика между двумя стальными пластинами, нижнюю из которых устанавливают на твердом фундаменте, а на верхней размещают заряд исследуемого В В диаметром 100 мм и массой 0,9 кг с промдетонатором - зарядом аммонита Т-19 массой 100 г. Из приведенных результатов испытаний следует, что основным преимуществом предлагаемого ВВ перед прототипом является повышенная стабильность свойств и сохранение консистенции состава (см. таблицу). Если в известном составе максимальный срок хранения стабильности свойств не превышает 8 дней, то в предложенном он увеличивается до 6 месяцев. Таким образом, введение в состав ВВ мелкодисперсной железной руды и мочевины более, чем на порядок повышает стабильность свойств, обеспечивает возможность длительного хранения водоэмульсионного ВВ как обычного ВВ и использование его в патронированном виде. Преимуществом предлагаемого состава водоэмульсионного ВВ является также то, что оно изготавливается на базе местного сырья Украины.
