Формула / Реферат

1. Витяжний зонт, що складається з трапецієподібного корпусу і витяжного патрубка, який відрізняється тим, що трапецієподібний корпус виконаний з подвійними стінками та обладнаний за периметром відбивним екраном у вигляді Γ-подібного карниза, при цьому нижня кромка останнього з'єднана перфорованою решіткою з внутрішньою із подвійних стінок зонта.

2. Витяжний зонт за п. 1, який відрізняється тим, що в нижній частині витяжного патрубка та співвісно з ним встановлений циліндричний шибер, виконаний з можливістю зворотно-поступального руху вздовж осі витяжного патрубка.

Текст

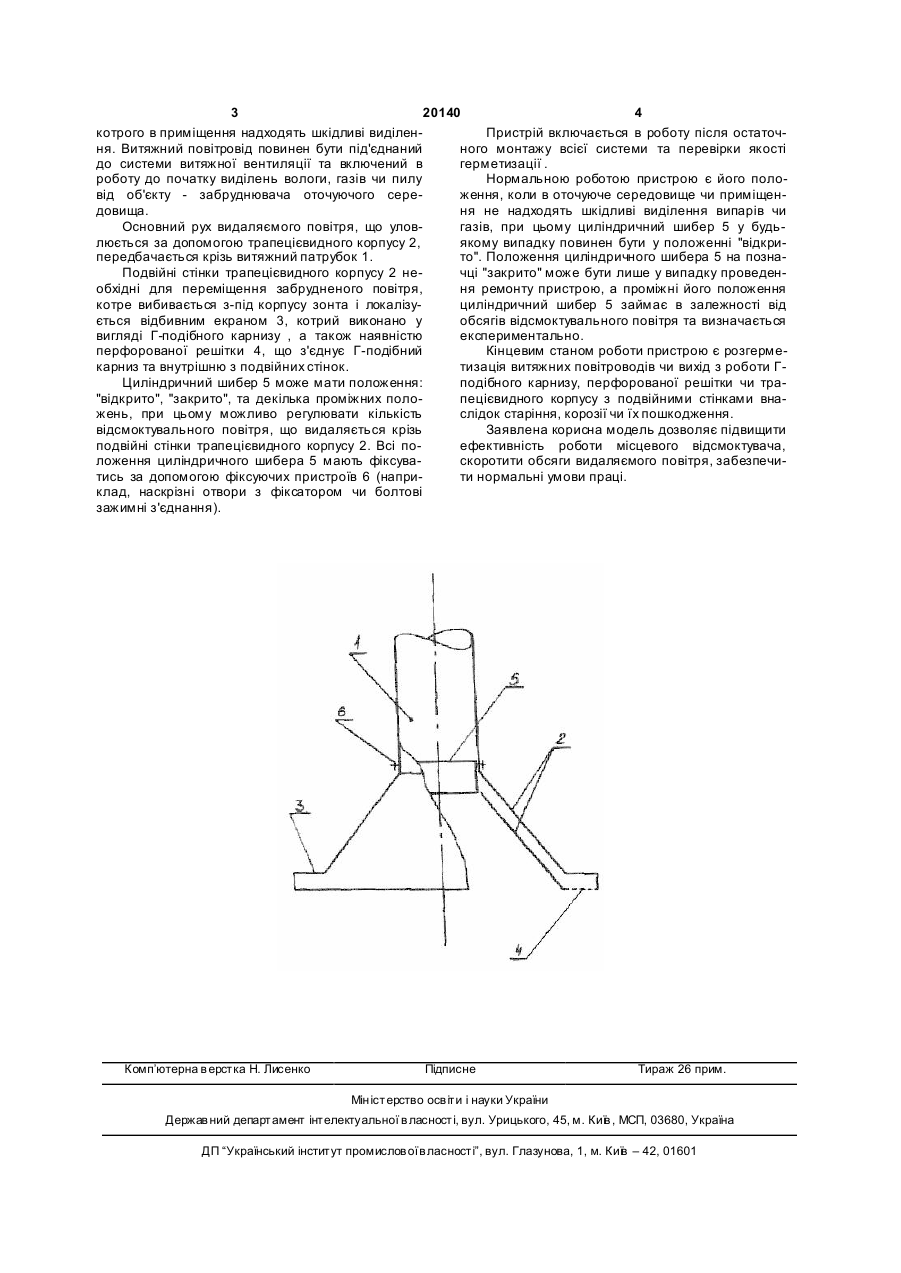

1. Витяжний зонт, що складається з трапецієподібного корпусу і витяжного патрубка, який відрізняється тим, що трапецієподібний корпус ви 3 20140 4 котрого в приміщення надходять шкідливі виділенПристрій включається в роботу після остаточня. Витяжний повітровід повинен бути під'єднаний ного монтажу всієї системи та перевірки якості до системи витяжної вентиляції та включений в герметизації . роботу до початку виділень вологи, газів чи пилу Нормальною роботою пристрою є його половід об'єкту - забруднювача оточуючого сереження, коли в оточуюче середовище чи приміщендовища. ня не надходять шкідливі виділення випарів чи Основний рух видаляємого повітря, що уловгазів, при цьому циліндричний шибер 5 у будьлюється за допомогою трапецієвидного корпусу 2, якому випадку повинен бути у положенні "відкрипередбачається крізь витяжний патрубок 1. то". Положення циліндричного шибера 5 на познаПодвійні стінки трапецієвидного корпусу 2 нечці "закрито" може бути лише у випадку проведенобхідні для переміщення забрудненого повітря, ня ремонту пристрою, а проміжні його положення котре вибивається з-під корпусу зонта і локалізуциліндричний шибер 5 займає в залежності від ється відбивним екраном 3, котрий виконано у обсягів відсмоктувального повітря та визначається вигляді Г-подібного карнизу , а також наявністю експериментально. перфорованої решітки 4, що з'єднує Г-подібний Кінцевим станом роботи пристрою є розгермекарниз та внутрішню з подвійних стінок. тизація витяжних повітроводів чи вихід з роботи ГЦиліндричний шибер 5 може мати положення: подібного карнизу, перфорованої решітки чи тра"відкрито", "закрито", та декілька проміжних полопецієвидного корпусу з подвійними стінками внажень, при цьому можливо регулювати кількість слідок старіння, корозії чи їх пошкодження. відсмоктувального повітря, що видаляється крізь Заявлена корисна модель дозволяє підвищити подвійні стінки трапецієвидного корпусу 2. Всі поефективність роботи місцевого відсмоктувача, ложення циліндричного шибера 5 мають фіксуваскоротити обсяги видаляємого повітря, забезпечитись за допомогою фіксуючих пристроїв 6 (наприти нормальні умови праці. клад, наскрізні отвори з фіксатором чи болтові зажимні з'єднання). Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Exhaust umbrella with suction screen

Автори англійською

Holyshev Andrii Oleksandrovych, Herasymchuk Oleksandr Volodymyrovych

Назва патенту російською

Вытяжной зонт с всасывающим экраном

Автори російською

Голышев Андрей Александрович, Герасимчук Александр Владимирович

МПК / Мітки

МПК: F23L 17/00, B08B 15/00, F24F 7/00

Мітки: екраном, зонт, відсмоктувальним, витяжний
