Зонт

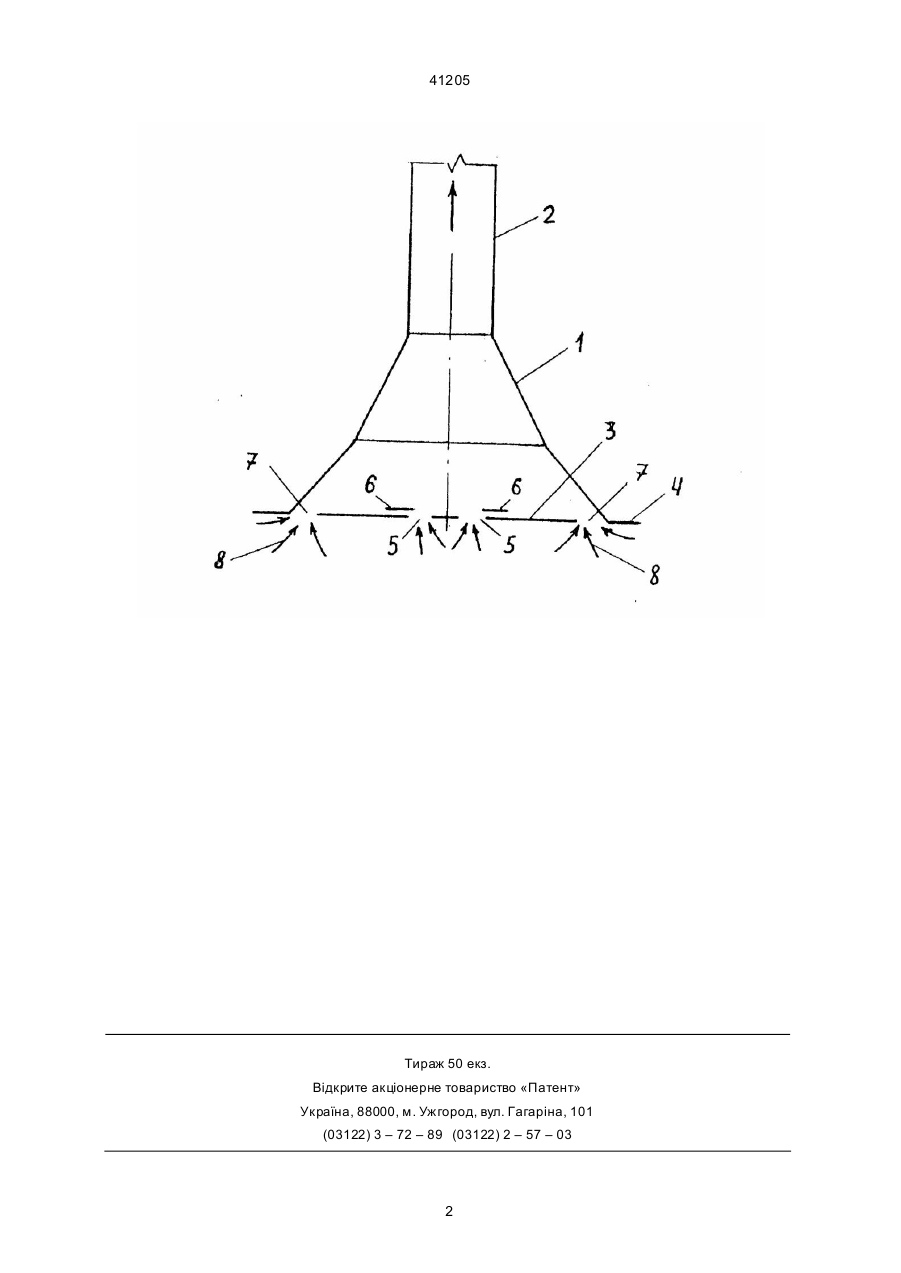

Зонт, який містить повітроприймач, до якого з одного кінця прикріплений патрубок, а з іншого кінця встановлена напрямна пластина з утворенням щілинного отвору, який відрізняється тим, що додатково містить повітрообмежник, прикріплений до торця повітроприймача, напрямна пластина виконана з отворами та засувками, а поверхня повітроприймача виконана ламаною. Зоя Зонт працює так. Потік забрудненого відсмоктуваного повітря 8 від джерела, обмежений від бічної зони повітроприймача 1 повітрообмежником 4, плавно підтікає до щілинного отвору 7, утвореного напрямною пластиною 3 та повітроприймача 1, і отворів 5 з засувками 6 у напрямній пластині 3 та через патрубок 2 поступає в систему ви тяжної вентиляції. (13) 41205 (11) Зонт містить повітроприймач 1, до якого з одного кінця прикріплений патрубок 2, а з другої сторони встановлена напрямна пластина 3 з утворенням щілинного отвору 7. Напрямна пластина 3 виконана з отворами 5 та містить засувки 6. Повітрообмежник 4 прикріплений до торця повітроприймача 1. Поверхня повітроприймача виконана ламаною. UA За рахунок повітрообмежника досягається зменшення кількості відсмоктуваного повітря з бічної зони повітроприймача, що покращує аеродинамічні ха ракте ристики. За рахунок ламаної поверхні повітроприймача досягається зменшення втрат тиску, що покращує ае родинамічні ха рактеристики. За рахунок встановлення отворів та засувок, виконаних на напрямній пласти ні, досягається регулювання кількості відсмоктуваного повітря та покращення аеродинамічних ха рактеристик. На кресленні зображений зонт, де: 1 - повітроприймач, 2 -патрубок; 3 - напрямна пластина; 4 повітрообмежник; 5 - отвори; 6 -засувки; 7 - щілинний отвір; 8 - повітряні потоки. (19) Винахід відноситься до венти ляційної техніки, зокрема до зонтів. Відомий зонт, що містить повітроприймач та патрубок (Дроздов В.Ф. Отопление и вентиляция. Ч.2. Вентиляция. - М.: Высш. шк., 1984, рис. VIII.1, а, с. 183; Отопление и вентиляция. Ч.2. Вентиляция. Под ред. В.Н.Богословского. - М.: Стройиздат, 1976, рис.ХІV. 12,а,с.256). Однак зонт не забезпечує ае родинамічні характеристики. Найбільш близьким до пропонованого є зонт, що містить повітроприймач, до якого з одного кінця прикріплений патрубок, а з другої сто рони встановлена напрямна пласти на з утворенням щілинного отвору (Ogrzewanie і klimatyzacja. Poradnik. EWFE. -Widanie 1. Gdansk, 1994., рис.523-2. а, с. 1685). Проте відомий зонт має обмежені аеродинамічні характеристи ки, так як мають місце підвищені втрати тиску у зв'язку з тим, що поверхня повітроприймача не є ламаною. В основу ви находу поставлено завдання створення такого зонта, в якому за рахунок введення нових елементів дозволило б забезпечити покращення аеродинамічних ха рактеристик. Поставлене завдання вирішуєть ся тим, що зонт, який містить повітроприймач, до якого з одного кінця прикріплений патрубок, а з іншого кінця вста новлена напрямна пластина з утворенням щілинного отвору, згідно винаходу, додатково містить повітрообмежник, прикріплений до торця повітроприймача, напрямна пластина виконана з отворами та засувками, а поверхня повітроприймача виконана ламаною. А ____________________ 41205 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 41205 3
