Припливно-витяжний пристрій

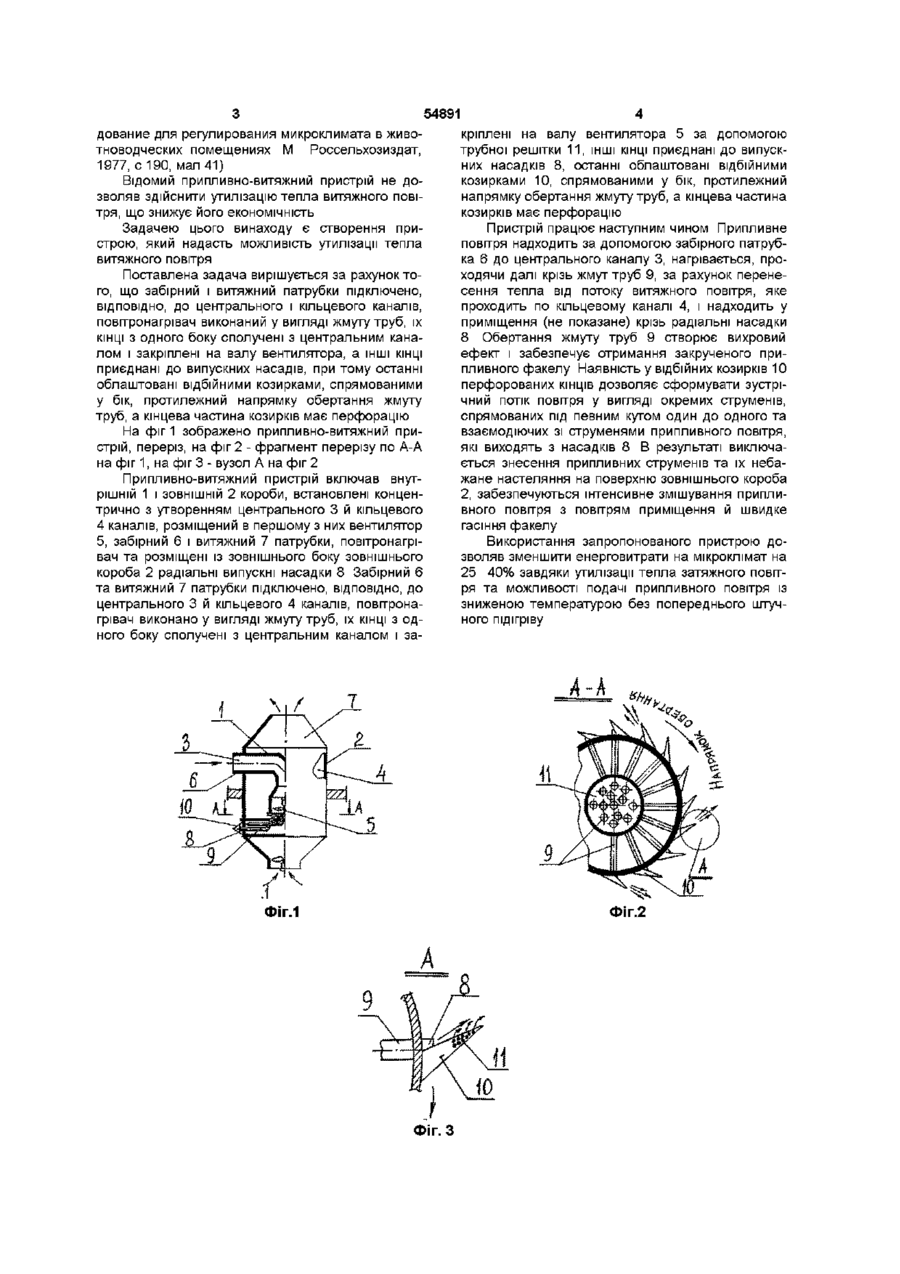

Припливно-витяжний пристрій, що містить внутрішній і ЗОВНІШНІЙ короби, встановлені концен трично з утворенням центрального и кільцевого каналів, розміщений у першому з них вентилятор, забірний та витяжний патрубки, повітронагрівач і радіальні випускні насадки, розташовані із зовнішнього боку зовнішнього короба, який відрізняється тим, що забірний і витяжний патрубки підключено, ВІДПОВІДНО, до центрального і кільцевого каналів, повітронагрівач, виконаний у вигляді жмута труб, їх КІНЦІ З ОДНОГО боку сполучені з центральним каналом і закріплені на валу вентилятора, а ІНШІ КІНЦІ приєднані до випускних наса док, при цьому останні оснащені відбійними козирками, спрямованими у бік, протилежний напрямку обертання жмута труб, а кінцева частина козирків має перфорацію 00 ю Пристрій відноситься до техніки вентиляції і може бути використаний в суміщених припливновитяжних системах вентиляції будинків виробничого призначення Відомий припливно-витяжний пристрій, що включає внутрішній і ЗОВНІШНІЙ короби, встановле ні концентрично з утворенням центрального и кільцевого каналів, вентилятор, розміщений у центральному каналі, забірний та витяжний патрубки, повітронагрівач і розташовані із зовнішнього боку зовнішнього короба випускні насадки (див кн Пчелкин Ю Н , Сорокин А И - Установки и обору 54891 дование для регулирования микроклимата в животноводческих помещениях М Россельхозиздат, 1977, с 190, мал 41) Відомий припливно-витяжний пристрій не дозволяв здійснити утилізацію тепла витяжного повітря, що знижує його економічність Задачею цього винаходу є створення пристрою, який надасть можливість утилізації тепла витяжного повітря Поставлена задача вирішується за рахунок того, що забірний і витяжний патрубки підключено, ВІДПОВІДНО, до центрального і кільцевого каналів, повітронагрівач виконаний у вигляді жмуту труб, їх КІНЦІ з одного боку сполучені з центральним каналом і закріплені на валу вентилятора, а ІНШІ КІНЦІ приєднані до випускних насадів, при тому останні облаштовані відбійними козирками, спрямованими у бік, протилежний напрямку обертання жмуту труб, а кінцева частина козирків має перфорацію На фіг 1 зображено припливно-витяжний пристрій, переріз, на фіг 2 - фрагмент перерізу по А-А на фіг 1, на фіг 3 - вузол А на фіг 2 Припливно-витяжний пристрій включав внутрішній 1 і ЗОВНІШНІЙ 2 короби, встановлені концентрично з утворенням центрального 3 й кільцевого 4 каналів, розміщений в першому з них вентилятор 5, забірний 6 і витяжний 7 патрубки, повітронагрівач та розміщені із зовнішнього боку зовнішнього короба 2 радіальні випускні насадки 8 Забірний 6 та витяжний 7 патрубки підключено, ВІДПОВІДНО, ДО центрального 3 й кільцевого 4 каналів, повітронагрівач виконано у вигляді жмуту труб, їх КІНЦІ З ОДНОГО боку сполучені з центральним каналом і за Фіг. З кріплені на валу вентилятора 5 за допомогою трубної решітки 11, ІНШІ КІНЦІ приєднані до випускних насадків 8, останні облаштовані відбійними козирками 10, спрямованими у бік, протилежний напрямку обертання жмуту труб, а кінцева частина козирків має перфорацію Пристрій працює наступним чином Припливне повітря надходить за допомогою забірного патрубка 6 до центрального каналу 3, нагрівається, проходячи далі крізь жмут труб 9, за рахунок перенесення тепла від потоку витяжного повітря, яке проходить по кільцевому каналі 4, і надходить у приміщення (не показане) крізь радіальні насадки 8 Обертання жмуту труб 9 створює вихровий ефект і забезпечує отримання закрученого припливного факелу Наявність у відбійних козирків 10 перфорованих КІНЦІВ дозволяє сформувати зустрічний потік повітря у вигляді окремих струменів, спрямованих під певним кутом один до одного та взаємодіючих зі струменями припливного повітря, які виходять з насадків 8 В результаті виключається знесення припливних струменів та їх небажане настеляння на поверхню зовнішнього короба 2, забезпечуються інтенсивне змішування припливного повітря з повітрям приміщення й швидке гасіння факелу Використання запропонованого пристрою дозволяв зменшити енерговитрати на мікроклімат на 25 40% завдяки утилізації тепла затяжного повітря та можливості подачі припливного повітря із зниженою температурою без попереднього штучного підігріву 54891 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
