Головка гайковерта

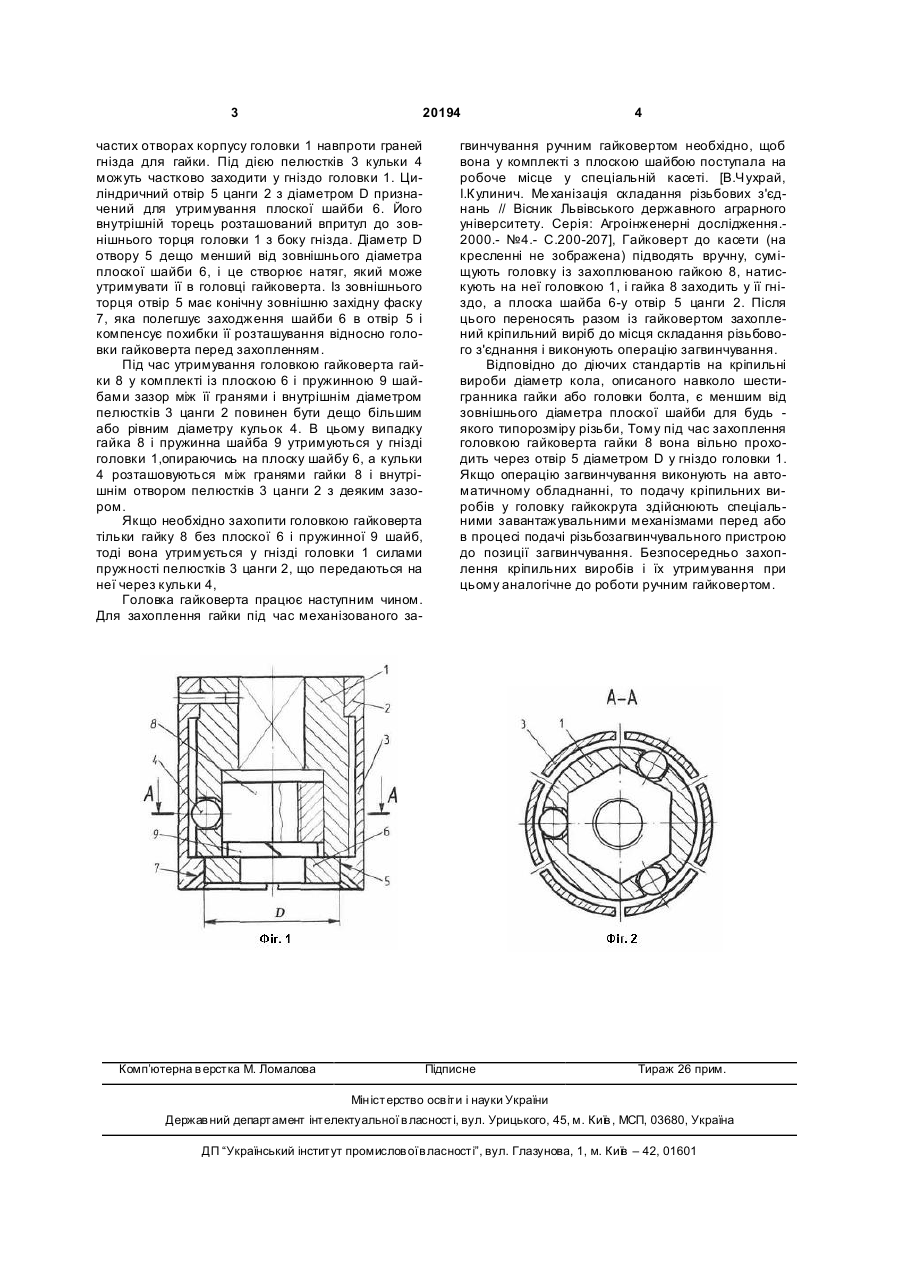

Головка гайковерта, що містить головку із кульками у її радіальних отворах, розташованих навпроти граней гнізда для гайки, яка відрізняється тим, що на неї жорстко посаджена цанга, 3 20194 частих отворах корпусу головки 1 навпроти граней гнізда для гайки. Під дією пелюстків 3 кульки 4 можуть частково заходити у гніздо головки 1. Циліндричний отвір 5 цанги 2 з діаметром D призначений для утримування плоскої шайби 6. Його внутрішній торець розташований впритул до зовнішнього торця головки 1 з боку гнізда. Діаметр D отвору 5 дещо менший від зовнішнього діаметра плоскої шайби 6, і це створює натяг, який може утримувати її в головці гайковерта. Із зовнішнього торця отвір 5 має конічну зовнішню західну фаску 7, яка полегшує заходження шайби 6 в отвір 5 і компенсує похибки її розташування відносно головки гайковерта перед захопленням. Під час утримування головкою гайковерта гайки 8 у комплекті із плоскою 6 і пружинною 9 шайбами зазор між її гранями і внутрішнім діаметром пелюстків 3 цанги 2 повинен бути дещо більшим або рівним діаметру кульок 4. В цьому випадку гайка 8 і пружинна шайба 9 утримуються у гнізді головки 1,опираючись на плоску шайбу 6, а кульки 4 розташовуються між гранями гайки 8 і внутрішнім отвором пелюстків 3 цанги 2 з деяким зазором. Якщо необхідно захопити головкою гайковерта тільки гайку 8 без плоскої 6 і пружинної 9 шайб, тоді вона утримується у гнізді головки 1 силами пружності пелюстків 3 цанги 2, що передаються на неї через кульки 4, Головка гайковерта працює наступним чином. Для захоплення гайки під час механізованого за Комп’ютерна в ерстка М. Ломалова 4 гвинчування ручним гайковертом необхідно, щоб вона у комплекті з плоскою шайбою поступала на робоче місце у спеціальній касеті. [В.Чухрай, І.Кулинич. Ме ханізація складання різьбових з'єднань // Вісник Львівського державного аграрного університету. Серія: Агроінженерні дослідження.2000.- №4.- С.200-207], Гайковерт до касети (на кресленні не зображена) підводять вручну, суміщують головку із захоплюваною гайкою 8, натискують на неї головкою 1, і гайка 8 заходить у її гніздо, а плоска шайба 6-у отвір 5 цанги 2. Після цього переносять разом із гайковертом захоплений кріпильний виріб до місця складання різьбового з'єднання і виконують операцію загвинчування. Відповідно до діючих стандартів на кріпильні вироби діаметр кола, описаного навколо шестигранника гайки або головки болта, є меншим від зовнішнього діаметра плоскої шайби для будь якого типорозміру різьби, Тому під час захоплення головкою гайковерта гайки 8 вона вільно проходить через отвір 5 діаметром D у гніздо головки 1. Якщо операцію загвинчування виконують на автоматичному обладнанні, то подачу кріпильних виробів у головку гайкокрута здійснюють спеціальними завантажувальними механізмами перед або в процесі подачі різьбозагвинчувального пристрою до позиції загвинчування. Безпосередньо захоплення кріпильних виробів і їх утримування при цьому аналогічне до роботи ручним гайковертом. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
