Розподільна головка вакуум-фільтра

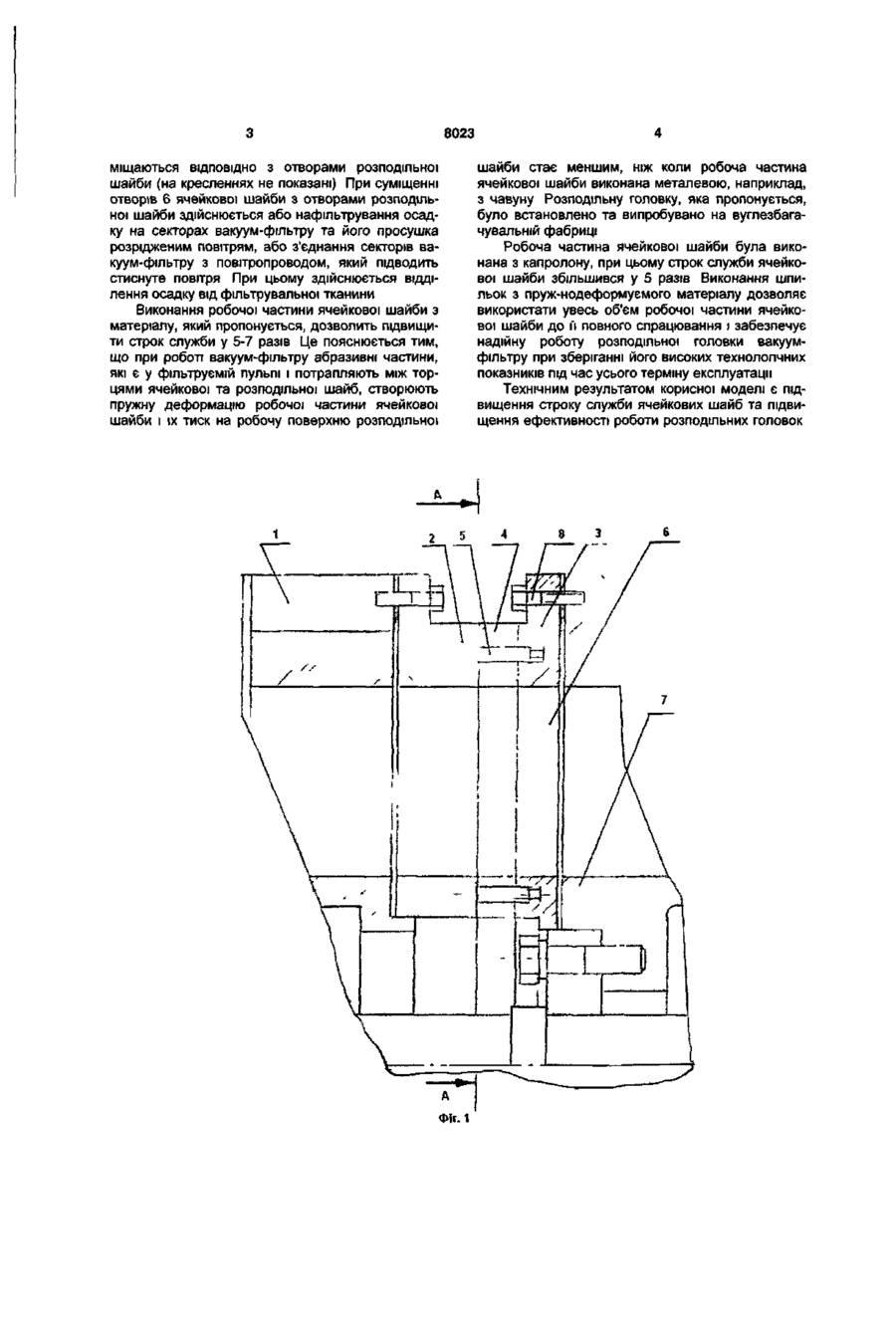

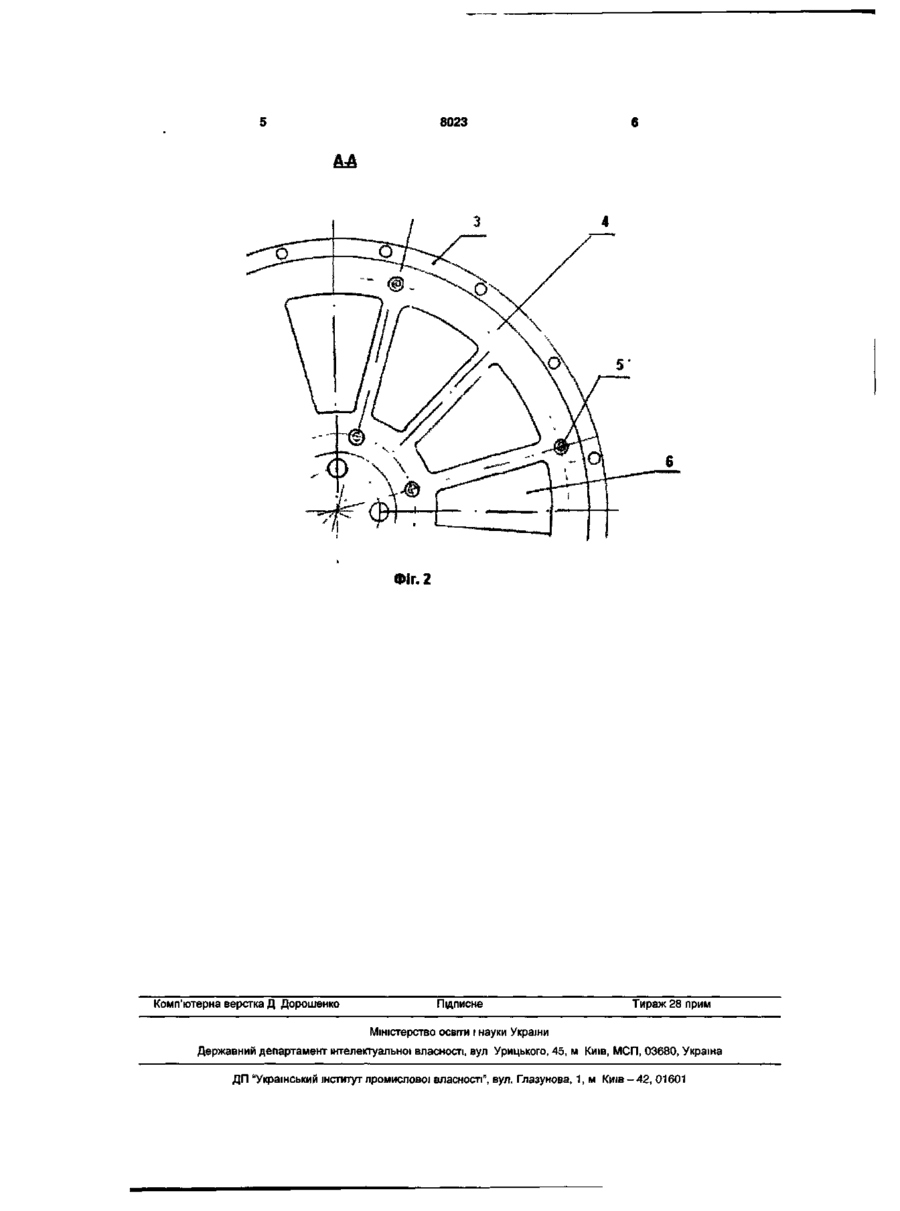

1. Розподільна головка вакуум-фільтра, яка містить нерухому розподільну та рухому коміркову шайби з отворами для проходу розрідженого та стисненого повітря, яка відрізняється тим, що робоча частина коміркової шайби виконана із пружнодеформівного, стійкого проти спрацювання та корозійностійкого матеріалу і з'єднана з металевою частиною коміркової шайби шпильками. 2. Розподільна головка за п. 1, яка відрізняється тим, що шпильки встановлені врівень з тертьовою поверхнею робочої частини коміркової шайби і виконані з того ж матеріалу, що і робоча частина коміркової шайби. що в розподільній головці вакуум-фільтру, яка містить корпус, нерухому розподільну та рухому ячейкову шайби з отворами для проходу розрідженого та стисненого повітря, згідно з корисною моделлю робоча частина ячейкової шайби виконана з пружнодеформуємого стійкого проти спрацювання та корозійностійкого матеріалу і з'єднана з металевою частиною ячейкової шайби шпильками, які встановлено врівень з тертьовою поверхнею робочої частини ячейкової шайби, при цьому шпильки виконані з того ж матеріалу, що і робоча частина ячейкової шайби. На кресленнях зображено: на Фіг.1 - загальний вид розподільної головки у перерізі, на Фіг.2 - переріз А-А на Фіг.1. Розподільна головка має корпус 1, розподільну шайбу 2, ячейкову шайбу, яка складається з металевої частини 3, та робочої частини 4, яку виконано з пружнодеформуємого стійкого проти спрацювання та корозійностійкого матеріалу, наприклад, капролону. Частини 3 та 4 шайби з'єднані шпильками 5. Ячейкова шайба, що має отвори 6, жорстко закріплена на валу вакуум-фільтра 7 за допомогою болтів 8. Розподільна головка, яка пропонується, працює таким чином. Ячейкова шайба обертається разом з валом 7, при цьому отвори 6 ячейкової шайби по черзі су со СО CM о 00 о> 8023 міщаються ВІДПОВІДНО з отворами розподільної шайби (на кресленнях не показані) При суміщенні отворів 6 ячейкової шайби з отворами розподільної шайби здійснюється або нафільтрування осадку на секторах вакуум-фільтру та його просушка розрідженим повітрям, або з'єднання секторів вакуум-фільтру з повітропроводом, який підводить стиснуте повітря При цьому здійснюється відділення осадку від фільтрувальної тканини Виконання робочої частини ячейкової шайби з матеріалу, який пропонується, дозволить підвищити строк служби у 5-7 разів Це пояснюється тим, що при роботі вакуум-фільтру абразивні частини, які є у фільтруємій пульпі і потрапляють між торцями ячейкової та розподільної шайб, створюють пружну деформацію робочої частини ячейкової шайби і їх тиск на робочу поверхню розподільної Фіг. 1 шайби стає меншим, ніж коли робоча частина ячейкової шайби виконана металевою, наприклад, з чавуну Розподільну головку, яка пропонується, було встановлено та випробувано на вуглезбагачувальній фабриці Робоча частина ячейкової шайби була виконана з капролону, при цьому строк служби ячейкової шайби збільшився у 5 разів Виконання шпильок з пруж-нодеформуємого матеріалу дозволяє використати увесь об'єм робочої частини ячейкової шайби до ґі повного спрацювання і забезпечує надійну роботу розподільної головки вакуумфільтру при зберіганні його високих технологічних показників під час усього терміну експлуатації Технічним результатом корисної моделі є підвищення строку служби ячейкових шайб та підвищення ефективності роботи розподільних головок 8023 Фіг. 2 Комп'ютерна верстка Д Дорошенко Підписне Тираж 28 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
