Прилад для запису рівня вологості грунту (тензіограф)
Номер патенту: 20203
Опубліковано: 15.01.2007
Автори: Кащеєв Олександр Якович, Лимар Володимир Анатолійович
Формула / Реферат
Прилад для запису рівня вологості ґрунту (тензіограф), що містить шпаруватий керамічний циліндр з манометром, який відрізняється тим, що заповнений водою шпаруватий керамічний циліндр (1) з пробкою (2), який контактує з ґрунтом, за допомогою заповненої водою гнучкої трубки (3) з'єднується через отвір (4) в пробці (5) з заповненою водою трубкою (6), яка у верхній частині має виріз (7) з пружно-еластичною мембраною (8), а остання - через шток (9) і важіль (10) з пером самописця (11), отвір (12) в пробці (2) шпаруватого керамічного циліндра (1) і отвір (13) в пробці (5) трубки (6) з’єднується з штучними прозорими трубками (14) і (15), які забезпечують заповнення системи водою без повітря.
Текст

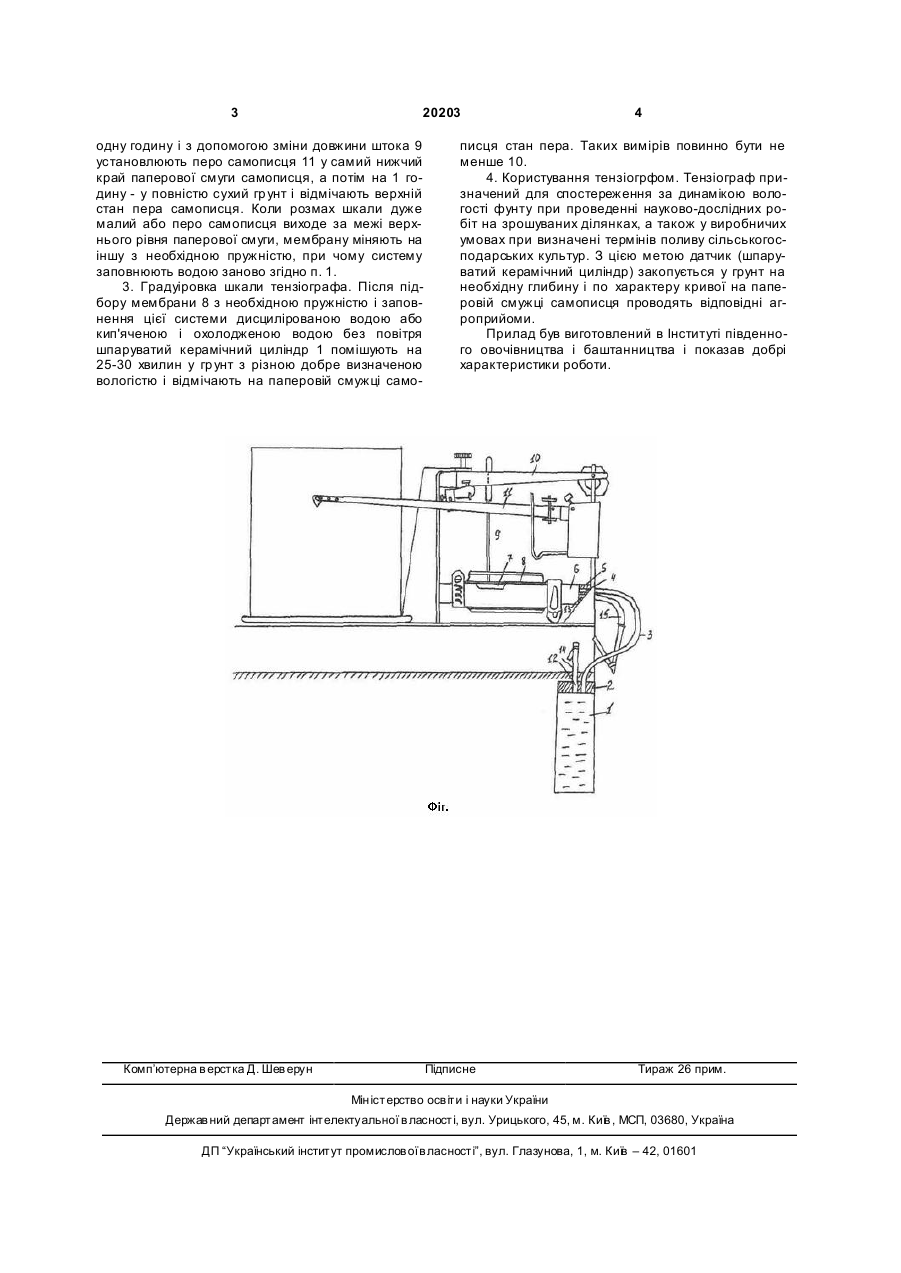

Прилад для запису рівня вологості ґрунту (тензіограф), що містить шпаруватий керамічний циліндр з манометром, який відрізняється тим, що заповнений водою шпаруватий керамічний ци 3 20203 одну годину і з допомогою зміни довжини штока 9 установлюють перо самописця 11 у самий нижчий край паперової смуги самописця, а потім на 1 годину - у повністю сухий гр унт і відмічають верхній стан пера самописця. Коли розмах шкали дуже малий або перо самописця виходе за межі верхнього рівня паперової смуги, мембрану міняють на іншу з необхідною пружністю, при чому систему заповнюють водою заново згідно п. 1. 3. Градуіровка шкали тензіографа. Після підбору мембрани 8 з необхідною пружністю і заповнення цієї системи дисцилірованою водою або кип'яченою і охолодженою водою без повітря шпаруватий керамічний циліндр 1 помішують на 25-30 хвилин у гр унт з різною добре визначеною вологістю і відмічають на паперовій смужці само Комп’ютерна в ерстка Д. Шев ерун 4 писця стан пера. Таких вимірів повинно бути не менше 10. 4. Користування тензіогрфом. Тензіограф призначений для спостереження за динамікою вологості фунту при проведенні науково-дослідних робіт на зрошуваних ділянках, а також у виробничих умовах при визначені термінів поливу сільськогосподарських культур. З цією метою датчик (шпаруватий керамічний циліндр) закопується у грунт на необхідну глибину і по характеру кривої на паперовій смужці самописця проводять відповідні агроприйоми. Прилад був виготовлений в Інституті південного овочівництва і баштанництва і показав добрі характеристики роботи. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for recording moisture of soil (tensiograph)
Автори англійськоюLymar Volodymyr Anatoliiovych, Kascheiev Oleksandr Yakovych
Назва патенту російськоюУстройство для регистрации влажности грунта (тензиограф)
Автори російськоюЛымарь Владимир Анатольевич, Кащеев Александр Яковлевич
МПК / Мітки
МПК: G01B 5/30
Мітки: тензіограф, рівня, вологості, запису, грунту, прилад
