Магнітооптичний прилад зчитування інформації з магнітного носія запису

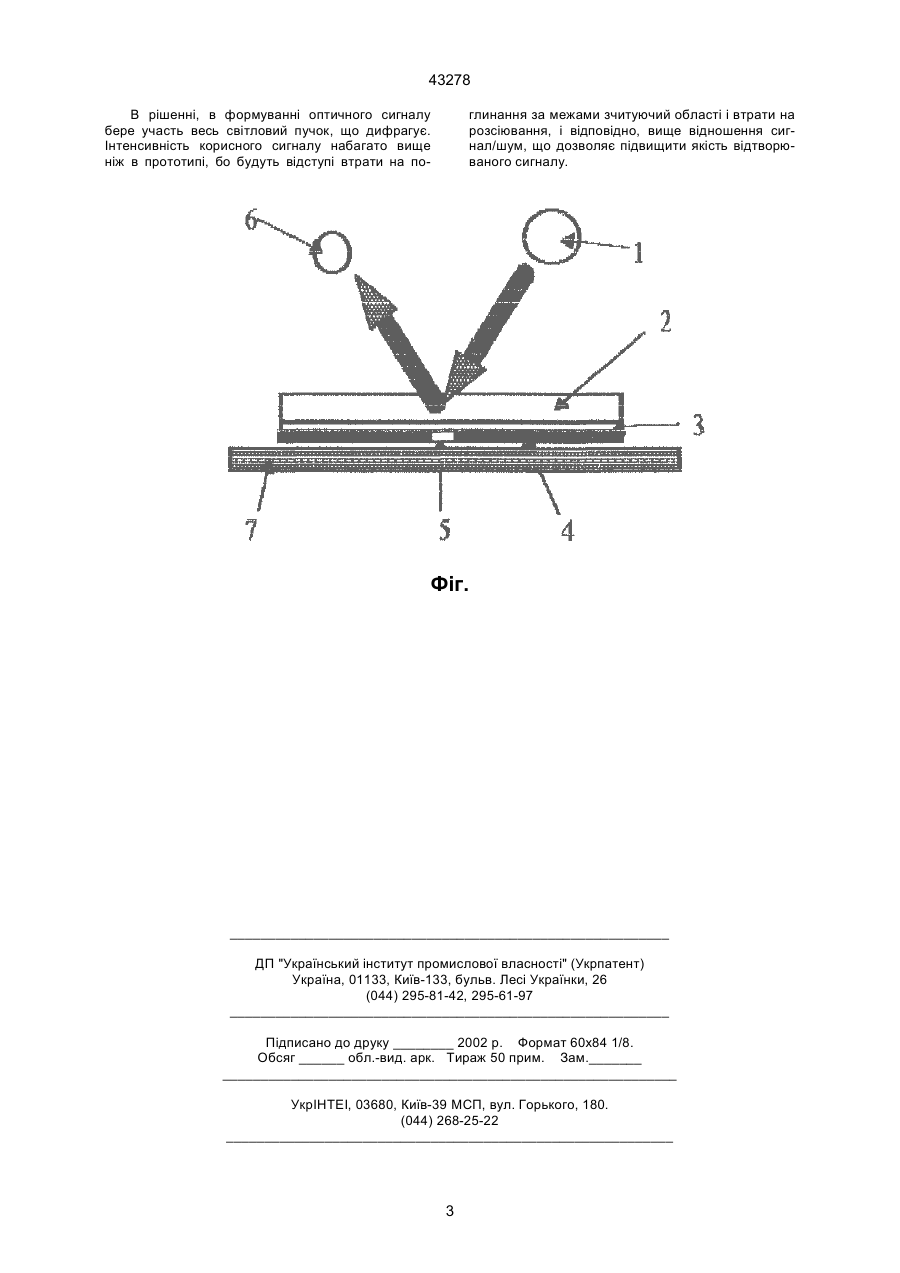

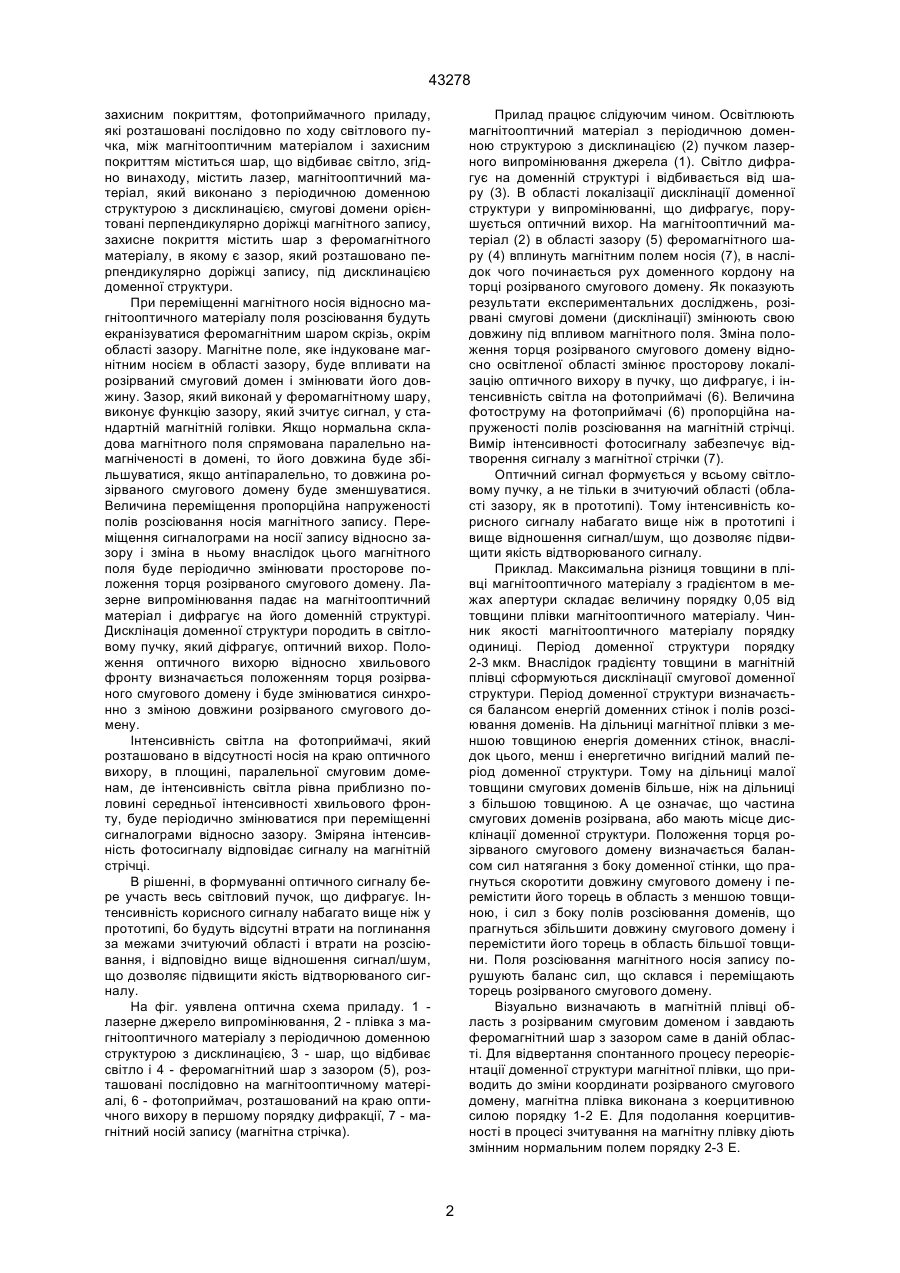

Магнітооптичний прилад зчитування інформації з магнітного носія запису, який складається з джерела світла, плівки магнітооптичного матеріалу 43278 захисним покриттям, фотоприймачного приладу, які розташовані послідовно по ходу світлового пучка, між магнітооптичним матеріалом і захисним покриттям міститься шар, що відбиває світло, згідно винаходу, містить лазер, магнітооптичний матеріал, який виконано з періодичною доменною структурою з дисклинацією, смугові домени орієнтовані перпендикулярно доріжці магнітного запису, захисне покриття містить шар з феромагнітного матеріалу, в якому є зазор, який розташовано перпендикулярно доріжці запису, під дисклинацією доменної структури. При переміщенні магнітного носія відносно магнітооптичного матеріалу поля розсіювання будуть екранізуватися феромагнітним шаром скрізь, окрім області зазору. Магнітне поле, яке індуковане магнітним носієм в області зазору, буде впливати на розірваний смуговий домен і змінювати його довжину. Зазор, який виконай у феромагнітному шару, виконує функцію зазору, який зчитує сигнал, у стандартній магнітній голівки. Якщо нормальна складова магнітного поля спрямована паралельно намагніченості в домені, то його довжина буде збільшуватися, якщо антіпаралельно, то довжина розірваного смугового домену буде зменшуватися. Величина переміщення пропорційна напруженості полів розсіювання носія магнітного запису. Переміщення сигналограми на носії запису відносно зазору і зміна в ньому внаслідок цього магнітного поля буде періодично змінювати просторове положення торця розірваного смугового домену. Лазерне випромінювання падає на магнітооптичний матеріал і дифрагує на його доменній структурі. Дисклінація доменної структури породить в світловому пучку, який діфрагує, оптичний вихор. Положення оптичного вихорю відносно хвильового фронту визначається положенням торця розірваного смугового домену і буде змінюватися синхронно з зміною довжини розірваного смугового домену. Інтенсивність світла на фотоприймачі, який розташовано в відсутності носія на краю оптичного вихору, в площині, паралельної смуговим доменам, де інтенсивність світла рівна приблизно половині середньої інтенсивності хвильового фронту, буде періодично змінюватися при переміщенні сигналограми відносно зазору. Зміряна інтенсивність фотосигналу відповідає сигналу на магнітній стрічці. В рішенні, в формуванні оптичного сигналу бере участь весь світловий пучок, що дифрагує. Інтенсивність корисного сигналу набагато вище ніж у прототипі, бо будуть відсутні втрати на поглинання за межами зчитуючий області і втрати на розсіювання, і відповідно вище відношення сигнал/шум, що дозволяє підвищити якість відтворюваного сигналу. На фіг. уявлена оптична схема приладу. 1 лазерне джерело випромінювання, 2 - плівка з магнітооптичного матеріалу з періодичною доменною структурою з дисклинацією, 3 - шар, що відбиває світло і 4 - феромагнітний шар з зазором (5), розташовані послідовно на магнітооптичному матеріалі, 6 - фотоприймач, розташований на краю оптичного вихору в першому порядку дифракції, 7 - магнітний носій запису (магнітна стрічка). Прилад працює слідуючим чином. Освітлюють магнітооптичний матеріал з періодичною доменною структурою з дисклинацією (2) пучком лазерного випромінювання джерела (1). Світло дифрагує на доменній структурі і відбивається від шару (3). В області локалізації дисклінації доменної структури у випромінюванні, що дифрагує, порушується оптичний вихор. На магнітооптичний матеріал (2) в області зазору (5) феромагнітного шару (4) вплинуть магнітним полем носія (7), в наслідок чого починається рух доменного кордону на торці розірваного смугового домену. Як показують результати експериментальних досліджень, розірвані смугові домени (дисклінації) змінюють свою довжину під впливом магнітного поля. Зміна положення торця розірваного смугового домену відносно освітленої області змінює просторову локалізацію оптичного вихору в пучку, що дифрагує, і інтенсивність світла на фотоприймачі (6). Величина фотоструму на фотоприймачі (6) пропорційна напруженості полів розсіювання на магнітній стрічці. Вимір інтенсивності фотосигналу забезпечує відтворення сигналу з магнітної стрічки (7). Оптичний сигнал формується у всьому світловому пучку, а не тільки в зчитуючий області (області зазору, як в прототипі). Тому інтенсивність корисного сигналу набагато вище ніж в прототипі і вище відношення сигнал/шум, що дозволяє підвищити якість відтворюваного сигналу. Приклад. Максимальна різниця товщини в плівці магнітооптичного матеріалу з градієнтом в межах апертури складає величину порядку 0,05 від товщини плівки магнітооптичного матеріалу. Чинник якості магнітооптичного матеріалу порядку одиниці. Період доменної структури порядку 2-3 мкм. Внаслідок градієнту товщини в магнітній плівці сформуються дисклінації смугової доменної структури. Період доменної структури визначається балансом енергій доменних стінок і полів розсіювання доменів. На дільниці магнітної плівки з меншою товщиною енергія доменних стінок, внаслідок цього, менш і енергетично вигідний малий період доменної структури. Тому на дільниці малої товщини смугових доменів більше, ніж на дільниці з більшою товщиною. А це означає, що частина смугових доменів розірвана, або мають місце дисклінації доменної структури. Положення торця розірваного смугового домену визначається балансом сил натягання з боку доменної стінки, що прагнуться скоротити довжину смугового домену і перемістити його торець в область з меншою товщиною, і сил з боку полів розсіювання доменів, що прагнуться збільшити довжину смугового домену і перемістити його торець в область більшої товщини. Поля розсіювання магнітного носія запису порушують баланс сил, що склався і переміщають торець розірваного смугового домену. Візуально визначають в магнітній плівці область з розірваним смуговим доменом і завдають феромагнітний шар з зазором саме в даній області. Для відвертання спонтанного процесу переорієнтації доменної структури магнітної плівки, що приводить до зміни координати розірваного смугового домену, магнітна плівка виконана з коерцитивною силою порядку 1-2 Е. Для подолання коерцитивності в процесі зчитування на магнітну плівку діють змінним нормальним полем порядку 2-3 Е. 2 43278 В рішенні, в формуванні оптичного сигналу бере участь весь світловий пучок, що дифрагує. Інтенсивність корисного сигналу набагато вище ніж в прототипі, бо будуть відступі втрати на по глинання за межами зчитуючий області і втрати на розсіювання, і відповідно, вище відношення сигнал/шум, що дозволяє підвищити якість відтворюваного сигналу. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
