Холодильна шафа побутового холодильника, що працює на вибухопожежонебезпечному холодоагенті ізобутані

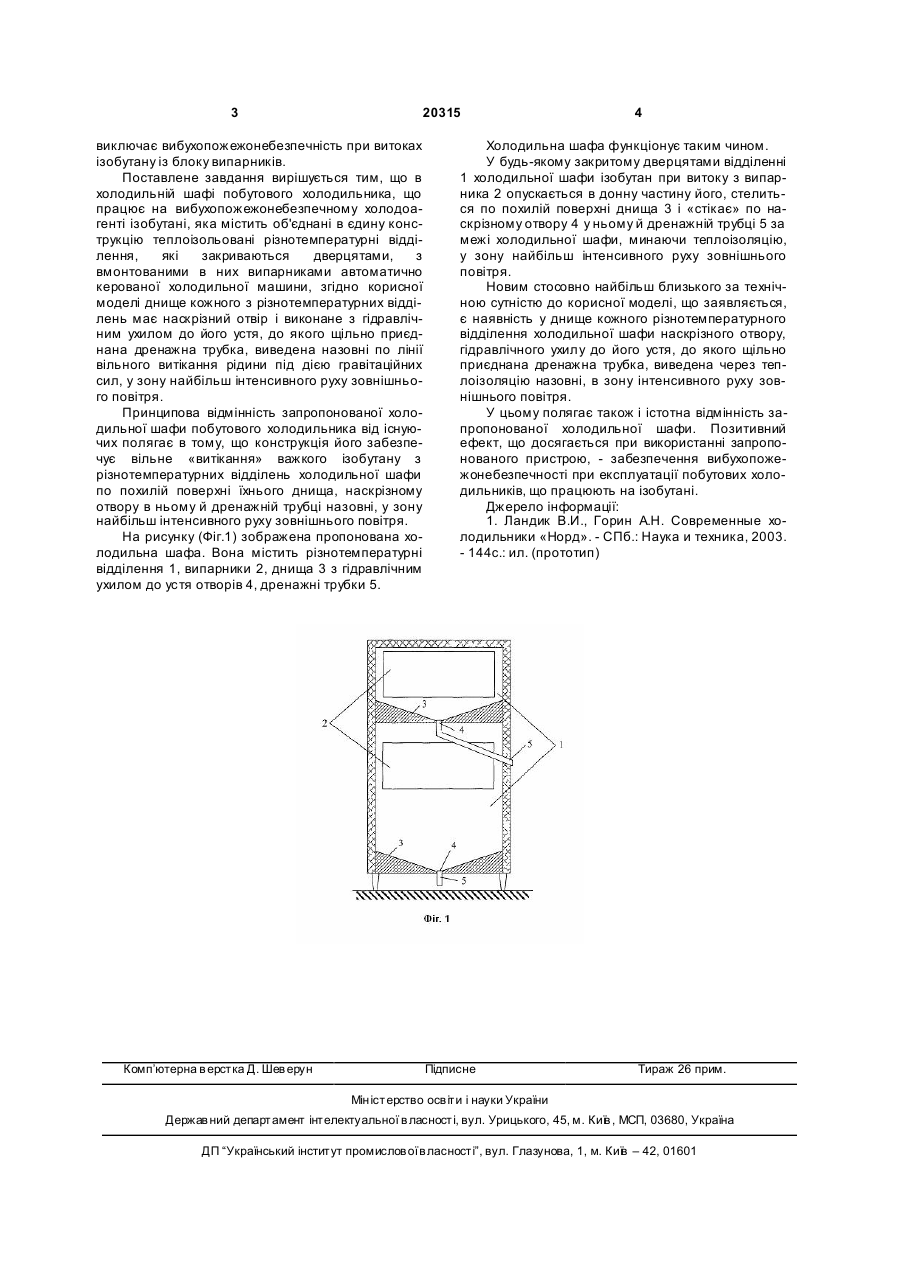

Холодильна шафа побутового холодильника, що працює на вибухопожежонебезпечному холо 3 20315 виключає вибухопожежонебезпечність при витоках ізобутану із блоку випарників. Поставлене завдання вирішується тим, що в холодильній шафі побутового холодильника, що працює на вибухопожежонебезпечному холодоагенті ізобутані, яка містить об'єднані в єдину конструкцію теплоізольовані різнотемпературні відділення, які закриваються дверцятами, з вмонтованими в них випарниками автоматично керованої холодильної машини, згідно корисної моделі днище кожного з різнотемпературних відділень має наскрізний отвір і виконане з гідравлічним ухилом до його устя, до якого щільно приєднана дренажна трубка, виведена назовні по лінії вільного витікання рідини під дією гравітаційних сил, у зону найбільш інтенсивного руху зовнішнього повітря. Принципова відмінність запропонованої холодильної шафи побутового холодильника від існуючих полягає в тому, що конструкція його забезпечує вільне «витікання» важкого ізобутану з різнотемпературних відділень холодильної шафи по похилій поверхні їхнього днища, наскрізному отвору в ньому й дренажній трубці назовні, у зону найбільш інтенсивного руху зовнішнього повітря. На рисунку (Фіг.1) зображена пропонована холодильна шафа. Вона містить різнотемпературні відділення 1, випарники 2, днища 3 з гідравлічним ухилом до устя отворів 4, дренажні трубки 5. Комп’ютерна в ерстка Д. Шев ерун 4 Холодильна шафа функціонує таким чином. У будь-якому закритому дверцятами відділенні 1 холодильної шафи ізобутан при витоку з випарника 2 опускається в донну частину його, стелиться по похилій поверхні днища 3 і «стікає» по наскрізному отвору 4 у ньому й дренажній трубці 5 за межі холодильної шафи, минаючи теплоізоляцію, у зону найбільш інтенсивного руху зовнішнього повітря. Новим стосовно найбільш близького за технічною сутністю до корисної моделі, що заявляється, є наявність у днище кожного різнотемпературного відділення холодильної шафи наскрізного отвору, гідравлічного ухилу до його устя, до якого щільно приєднана дренажна трубка, виведена через теплоізоляцію назовні, в зону інтенсивного руху зовнішнього повітря. У цьому полягає також і істотна відмінність запропонованої холодильної шафи. Позитивний ефект, що досягається при використанні запропонованого пристрою, - забезпечення вибухопожежонебезпечності при експлуатації побутових холодильників, що працюють на ізобутані. Джерело інформації: 1. Ландик В.И., Горин А.Н. Современные холодильники «Норд». - СПб.: Наука и техника, 2003. - 144с.: ил. (прототип) Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
