Розрядна камера озонатора

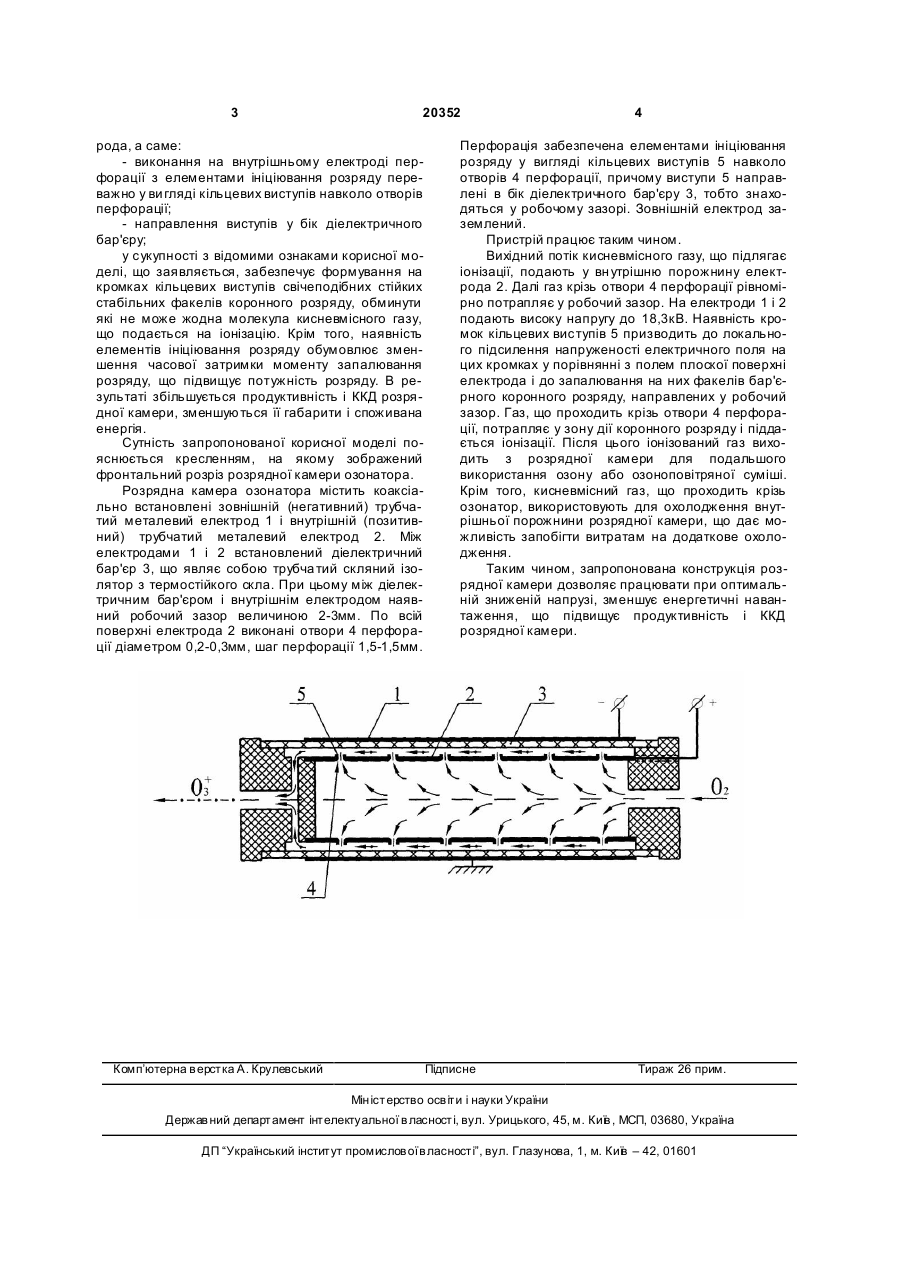

Розрядна камера озонатора, що містить коак 3 20352 рода, а саме: - виконання на внутрішньому електроді перфорації з елементами ініціювання розряду переважно у ви гляді кільцевих виступів навколо отворів перфорації; - направлення виступів у бік діелектричного бар'єру; у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує формування на кромках кільцевих виступів свічеподібних стійких стабільних факелів коронного розряду, обминути які не може жодна молекула кисневмісного газу, що подається на іонізацію. Крім того, наявність елементів ініціювання розряду обумовлює зменшення часової затримки моменту запалювання розряду, що підвищує потужність розряду. В результаті збільшується продуктивність і ККД розрядної камери, зменшуються її габарити і споживана енергія. Сутність запропонованої корисної моделі пояснюється кресленням, на якому зображений фронтальний розріз розрядної камери озонатора. Розрядна камера озонатора містить коаксіально встановлені зовнішній (негативний) трубчатий металевий електрод 1 і внутрішній (позитивний) трубчатий металевий електрод 2. Між електродами 1 і 2 встановлений діелектричний бар'єр 3, що являє собою трубча тий скляний ізолятор з термостійкого скла. При цьому між діелектричним бар'єром і внутрішнім електродом наявний робочий зазор величиною 2-3мм. По всій поверхні електрода 2 виконані отвори 4 перфорації діаметром 0,2-0,3мм, шаг перфорації 1,5-1,5мм. Комп’ютерна в ерстка А. Крулевський 4 Перфорація забезпечена елементами ініціювання розряду у вигляді кільцевих виступів 5 навколо отворів 4 перфорації, причому виступи 5 направлені в бік діелектричного бар'єру 3, тобто знаходяться у робочому зазорі. Зовнішній електрод заземлений. Пристрій працює таким чином. Вихідний потік кисневмісного газу, що підлягає іонізації, подають у вн утрішню порожнину електрода 2. Далі газ крізь отвори 4 перфорації рівномірно потрапляє у робочий зазор. На електроди 1 і 2 подають високу напругу до 18,3кВ. Наявність кромок кільцевих виступів 5 призводить до локального підсилення напруженості електричного поля на цих кромках у порівнянні з полем плоскої поверхні електрода і до запалювання на них факелів бар'єрного коронного розряду, направлених у робочий зазор. Газ, що проходить крізь отвори 4 перфорації, потрапляє у зону дії коронного розряду і піддається іонізації. Після цього іонізований газ виходить з розрядної камери для подальшого використання озону або озоноповітряної суміші. Крім того, кисневмісний газ, що проходить крізь озонатор, використовують для охолодження внутрішньої порожнини розрядної камери, що дає можливість запобігти витратам на додаткове охолодження. Таким чином, запропонована конструкція розрядної камери дозволяє працювати при оптимальній зниженій напрузі, зменшує енергетичні навантаження, що підвищує продуктивність і ККД розрядної камери. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
