Розрядна камера з вакуумованою оболонкою
Формула / Реферат
Розпорядна камера з вакуумованою оболонкою, яка складається з корпусу з фланцем герметичного стику та оболонки корпусу з внутрішньої і зовнішньої обичайок, кришки, дна, струмовводу катода, ущільнювача стику, яка відрізняється тим, що оболонка корпуса камери з подвійними стінками у внутрішній стінці має отвори, через які в оболонці створюється вакуум одночасно з внутрішнім простором камери, корпус струмовводу катода має окрему оболонку охолодження, фланець герметичного стику оснащено кільцевим трубчатим охолоджувачем, вода системи охолодження підводиться спочатку до оболонки охолодження струмовводу катода, а від нього - до кільцевого трубчатого охолоджувача фланця герметичного стику.
Текст

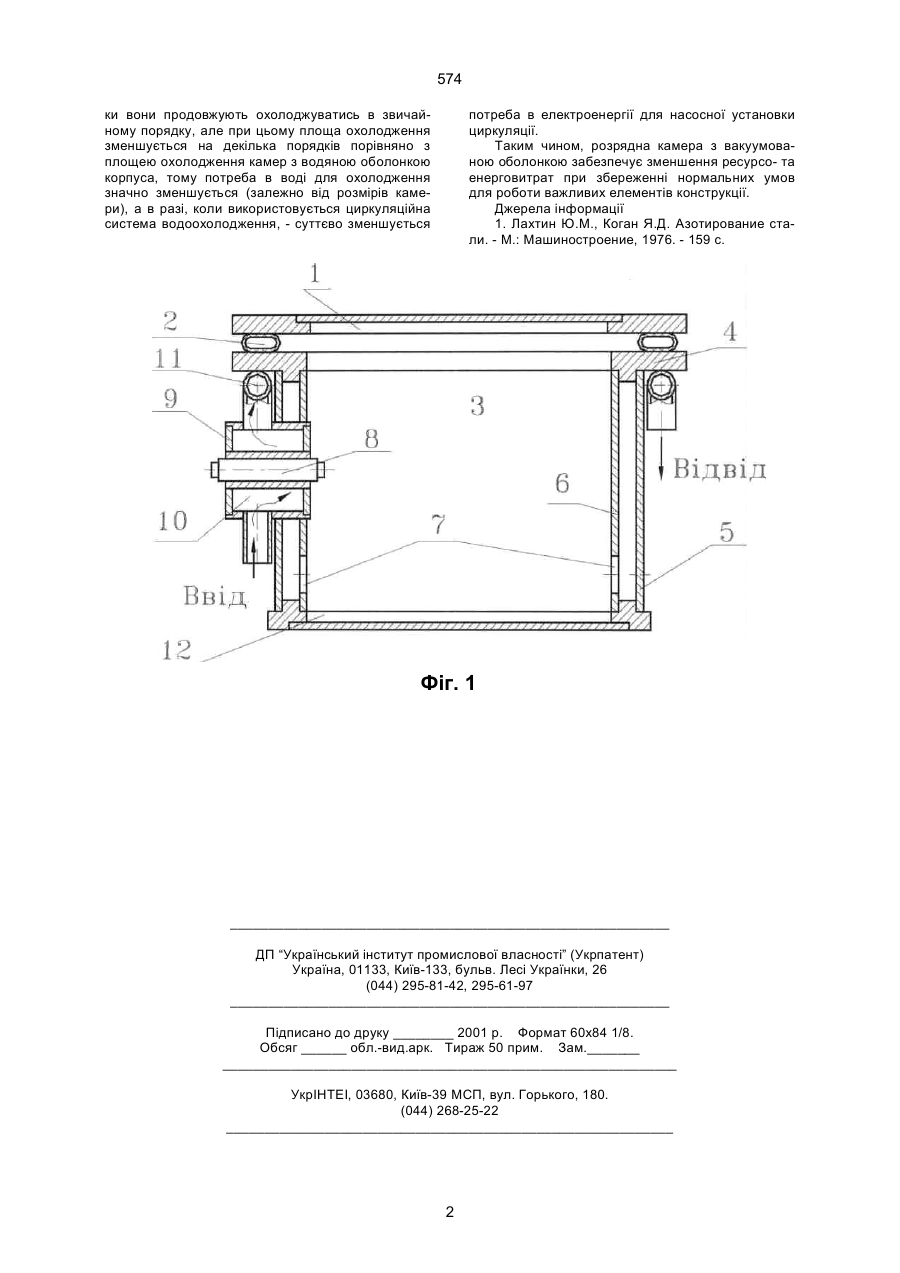

Розпорядна камера з вакуумованою оболонкою, яка складається з корпусу з фланцем герметичного стику та оболонки корпусу з внутрішньої і зовнішньої обичайок, кришки, дна, струмовводу катода, ущільнювача стику, яка відрізняється 574 ки вони продовжують охолоджуватись в звичайному порядку, але при цьому площа охолодження зменшується на декілька порядків порівняно з площею охолодження камер з водяною оболонкою корпуса, тому потреба в воді для охолодження значно зменшується (залежно від розмірів камери), а в разі, коли використовується циркуляційна система водоохолодження, - суттєво зменшується потреба в електроенергії для насосної установки циркуляції. Таким чином, розрядна камера з вакуумованою оболонкою забезпечує зменшення ресурсо- та енерговитрат при збереженні нормальних умов для роботи важливих елементів конструкції. Джерела інформації 1. Лахтин Ю.М., Коган Я.Д. Азотирование стали. - М.: Машиностроение, 1976. - 159 с. Фіг. 1 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюA discharge chamber with vacuumized shell
Автори англійськоюPastukh Ihor Markovych
Назва патенту російськоюРазрядная камера с вакуумированной оболочкой
Автори російськоюПастух Игорь Маркович
МПК / Мітки
МПК: C23C 10/14, C23C 10/10
Мітки: камера, розрядна, оболонкою, вакуумованою
