Загинаючо-ущільнюючі щипці

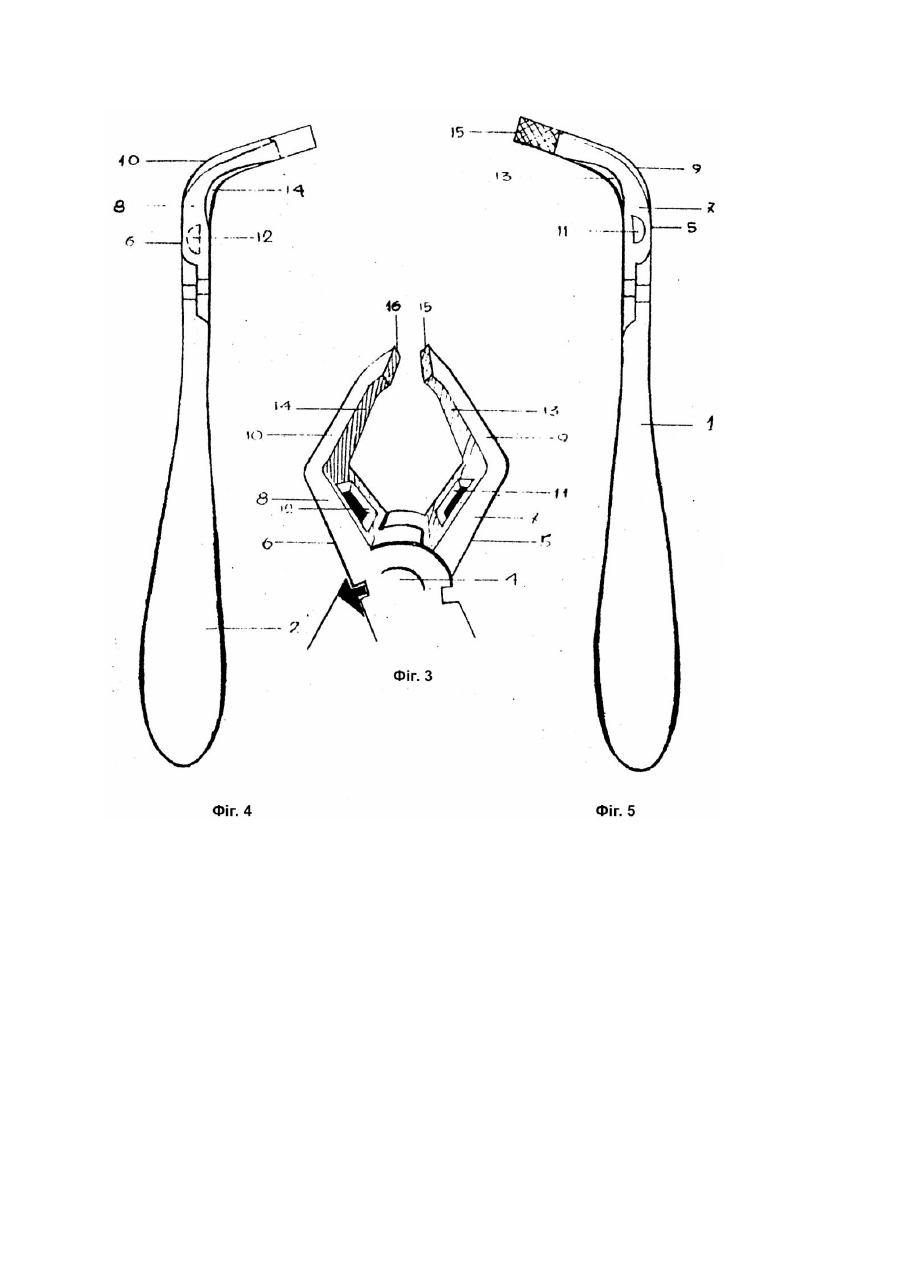

Пристрій відноситься до галузі медицини, а саме до хірургічної стаматології, і може бути використаний у відділеннях щелепово-лицевої хірургії при зламах нижньої щелепи, коли використовується фіксатор для остеосинтезу. Відомі щипці, які складаються із щічок, замка і браншей, які застосовуються для згину шин з зачіпними гачками при зламах нижньої щелепи (Курляндский В.Ю. Ортопедическая стоматология. Атлас. - Т.II. - М., 1970. - С.246 - 247). Недоліком є те, що конструкція не дозволяє загнути лапки фіксатора з забезпеченням компресії фрагментів кістки. В основу винаходу поставлено завдання удосконалення щипців, в яких щічки виготовлені таким чином, що захоплюють кінці лапок фіксатора після виведення їх на протилежну поверхню кістки та загинають їх з одночасною компресією фрагментів, чим забезпечується повна фіксація відламків з їх щільним контактом, і за рахунок цього досягається своєчасна консолідація переломів. Поставлене завдання вирішуєтся тим, що загинаючо-ущільнюючі щипці, які складаються з щічок, замка і браншей, згідно винаходу щічки зігнуті під кутом 110°, зігнута частина щічок виконана з виємками, в прямій частині щічок знаходиться заглиблення з загостреними краями, на кінці зігнутої частини щічок з внутрішньої сторони нанесені взаємоперпендикулярні насічки. На фіг.1 зображений загальний вид загинаючо-ущільнюючих щипців, вид знизу; на фіг.2 - те ж, вид зверху; на фіг.3 - щічки загинаючо-ущільнюючих щипців з внутрішньої сторони; на фіг.4 - загинаючо-ущільнюючі щипці, зовнішній вид; на фіг.5 - те ж, вн утрішній вид. Щипці складаються з браншей 1, 2, пружини 3, замка 4, щічок 5, 6. Щічки являють собою пряму частину 7, 8 і зігнуту під кутом 110° частину 9, 10. В прямій частині щічок знаходиться заглиблення з загостреними краями 11, 12. Зігнута частина щічок виконана з виємками 13, 14. На кінці зігнутої частини щічок з внутрішньої сторони нанесені взаємоперпендикулярні насічки 15, 16. Щипці використовуються таким чином. Відповідно до довжини кісткових фрагментів підбираємо фіксуючий пристрій з відповідною довжиною лапок і при необхідності вкорочуємо їх загостреними краями 11, 12, які знаходяться в прямій частині щічок. В спеціально проведені отвори кістки вводимо лапки фіксатора. Пружина 3 забезпечує положення щічок щипців в розведеному стані. За рахунок замка 4 розводимо бранші 1, 2 і накладаємо щічки 5, 6 на поверхню кістки, репонуємо фрагменти кістки, зафіксувавши промені фіксатора прямою частиною щічок 7 або 8, одночасно загинаємо виступаючу частину лапки зігнутою частиною щічок 9 або 10. Охоплюючи кістку виємками 13, 14, ущільнюємо прилягання фіксатора до кістки насічками 15, 16 з одномоментною компресією фрагментів. Переваги пристрою полягають в тому, що розробленими нами щипцями кінці лапок фіксатора загинаються о визначеному місці і забезпечується щільний контакт фрагментів кістки.
