Запірний орган водорозбірного крана

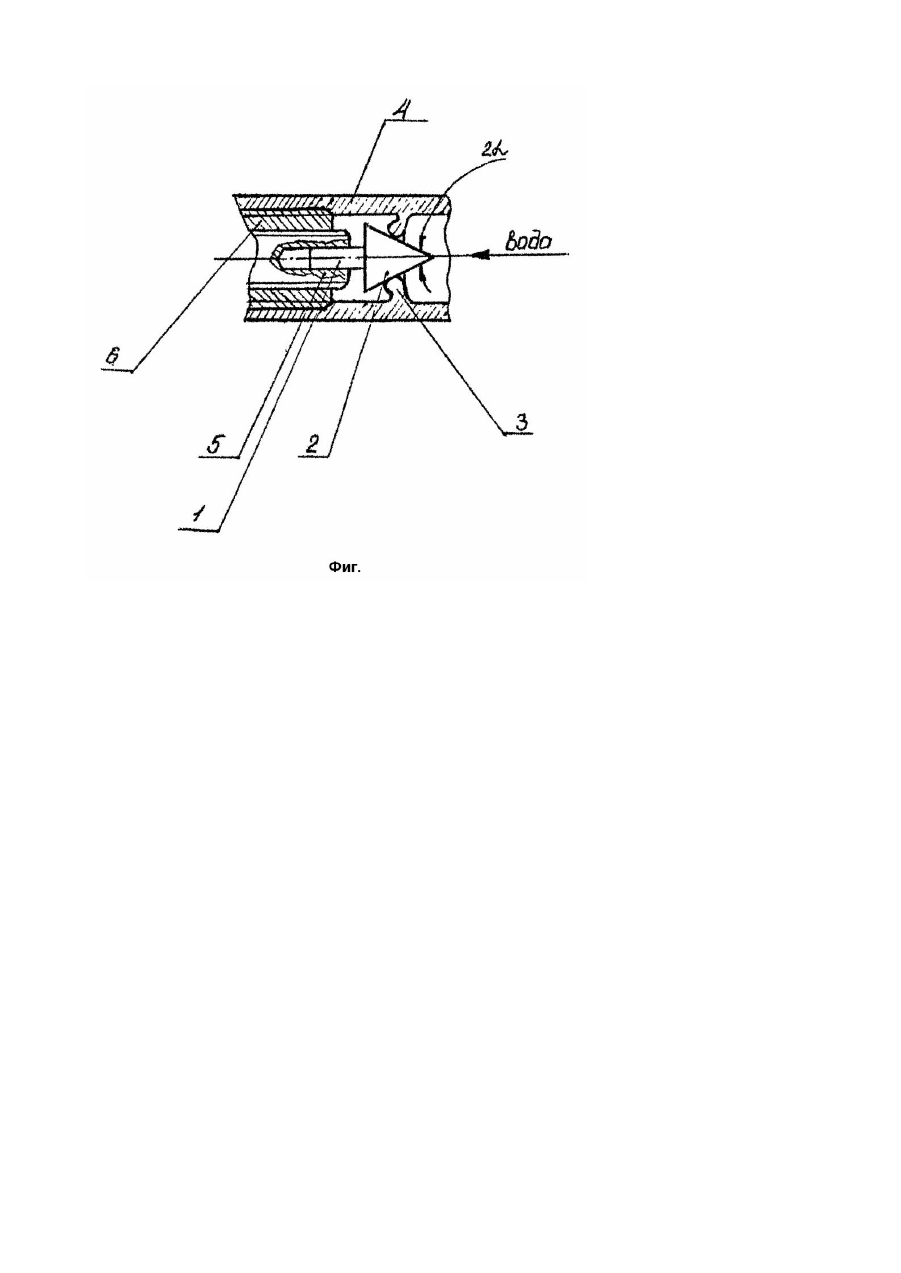

Изобретение относится к водоразборной арматуре, применяемой во внутренних сетях водоснабжения зданий, в частности в латунных водоразборных и туалетных кранах, применяемых для умывальников, моек, раковин в жилых, общественных и производственных помещениях для подачи холодной или горячей воды. Известен принятый за прототип металлический запорный орган крана водоразборного латунного цапкового по ГОСТ 8906 - 70, ГОСТ 20275 - 74, ТУ 21 - 0288995 - 16 - 91 (Беркман Я.И., Менделеев В.Т., Смолянов Л.С. Справочник прораба-сантехника. - К.: Будівельник, 1975. - С.331). Запорный орган - сборный. Он содержит четыре отдельных детали: собственно клапан с фасонной под седло клапана головкой и хвостовой частью, посредством которой запорный орган соединен со шпинделем крана; уплотнительную прокладку, винт с шайбой, которыми последняя крепится к головке клапана. Признаками прототипа, совпадающими с признаками заявляемого изобретения, является выполнение запорного органа водоразборного крана в виде тела вращения, наличие головки и хвостовой части. Причинами, препятствующими достижению технического результата (исключения металла, снижения трудоемкости изготовления, улучшения эксплуатационных характеристик), являются: изготовление запорного органа (клапана) прототипа латунным, сложной конфигурации; наличие уплотнительной прокладки; наличие шумовых эффектов от вибрации запорного органа. В основу изобретения поставлена задача усовершенствования конструкции запорного органа (клапана) водоразборного крана, в котором за счет замены материала и исключения нескольких деталей обеспечивается технический результат и за счет этого обеспечиваются потребительские свойства, связанные с ним: исключается течь кранов, исключаются шумовые эффекты и частые ремонты из-за разрушения уплотнительных прокладок. Поставленная задача решается тем, что запорный орган водоразборного крана в ви-де тела вращения, содержащий головку и хвостовую часть, согласно изобретению выполнен из полимерного материала, например. полиэтилена, а головка выполнена расширяющейся к хвостовой части с углом конуса 40 - 75°. Между совокупностью существенных признаков изобретения и достигаемым техническим результатом существуе т следующая причинно-следственная связь: - выполнение клапана из эластичного полимерного материала, например, полиэтилена низкого давления по ГОСТ 16 338 - 77 или полипропилена по ГОСТ 26995-86Е позволит экономить цветной металл, изготовлять запорный орган (клапан) безотходно, литьем под давлением, исключить шумовые эффекты за счет контакта металла шпинделя с пластмассовой хвостовой частью, увеличить срок службы всего водоразборного крана; - выполнение головки конической, расширяющейся к хвостовой части, причем с углом конуса 2a = 40 - 75° обеспечит плотное вхождение ее в седло клапана корпуса крана и позволит обеспечить плотное закрывание под нажимом шпинделя и подъем запорного органа (клапана) под действием напора воды при поднятии шпинделя. При углах больше 75° клапан недостаточно глубоко входит в седло клапана, при углах меньше 40° - клапан излишне проседает. Технический результат достигается лишь при совокупности существенных признаков предполагаемого изобретения. Заявляемое изобретение поясняется чертежом (фиг.), на котором изображен в разрезе фрагмент водоразборного крана с запорным органом (клапаном), состоящим из хвостовой части 1, сужающейся конической головки 2, которая входит в седло 3 корпуса 4 крана. Хвостовой частью 1 клапан закреплен в шпинделе 5 крышки 6 крана. Запорный орган водоразборного крана работает следующим образом. При повороте маховичка (на эскизе не показан) крана, закрепленного на другом конце шпинделя 5, шпиндель 5 прижимает головку 2 к седлу 3, после чего прекращается поступление воды. При обратном повороте маховичка шпиндель 5 освобождает запорный орган и давлением воды головка 2 выталкивается из седла 3.
