Клапан вібронасосу

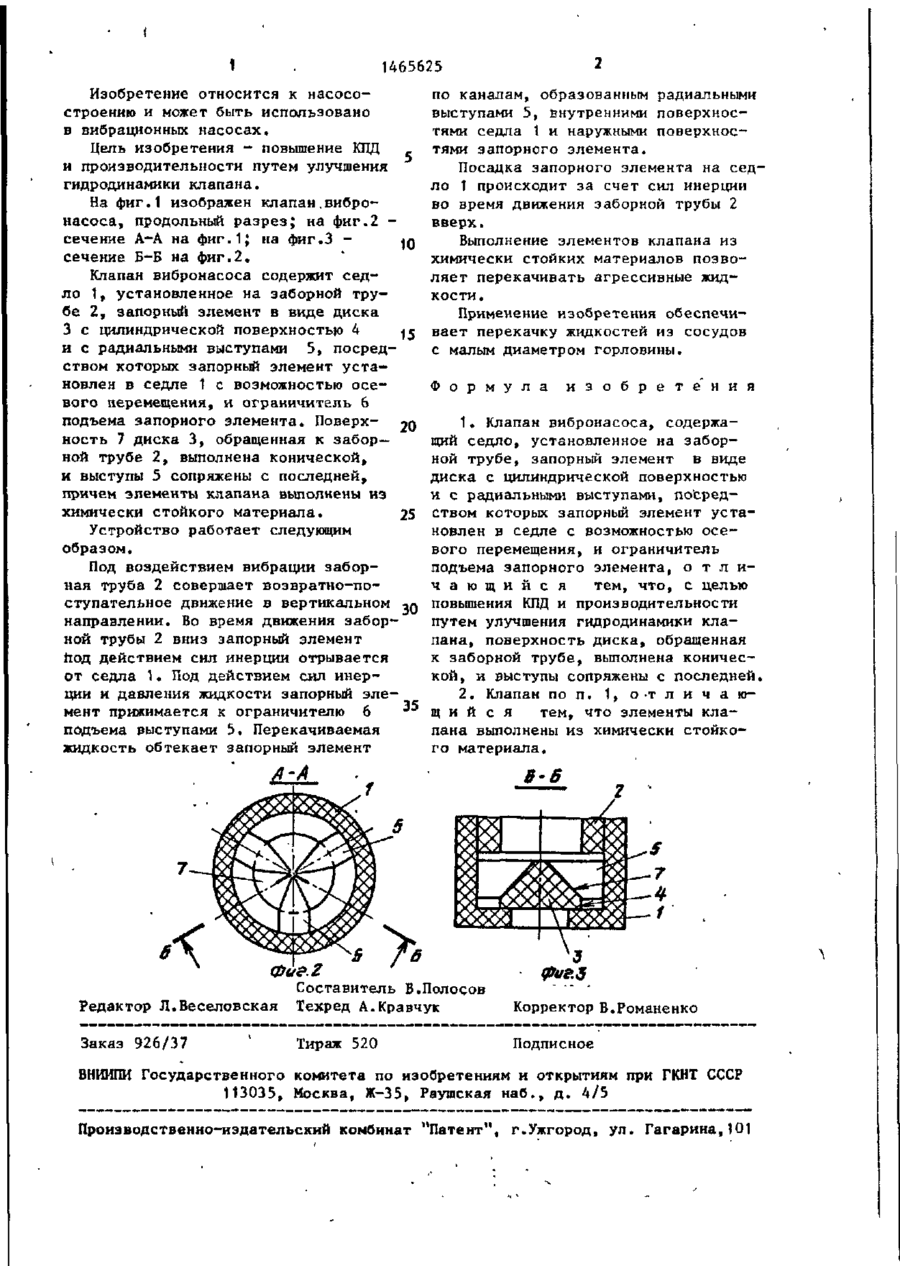

Изобретение позволяет повыскть КПД и произв-сть вибронасоса. Седло 1 установлено на заборной трубе 2, , Запорный элемент в виде диска 3 с цилиндрической поверхностью 4 снабжен радиальными выступами 5. Посредством выступов 5 эапорный элемент установлен в седле 1 с возможностью осевого перемещения. Поверхность диска 3, обращенная к трубе 2, выполнена конической, и выступы 5 сопряжены с последней. Элементы ! клапана выполнены из химически стойкого материала, что позволяет перекачивать агрессивные жидкости. Изоб•ретение обеспечивает перекачку жидкостей из сосудов с малым диаметром горловины. 1 з.п. ф-лы, 3 ил. ел 1465625 Изобретение относится к насосостроению и может быть использовано в вибрационных насосах. Цель изобретения - повышение КПД и производительности путем улучшения гидродинамики клапана. На фиг.1 изображен клапан.вибронасоса, продольный, разрез; на фиг.2 сечение А-А на фиг.1; на фиг.З 10 сечение Б-Б на фиг.2. Клапан вибронасоса содержит седло 1, установленное на заборной трубе 2, запорный элемент в виде диска 3 с цилиндрической поверхностью 4 15 и с радиальными выступами 5, посредством которых запорный элемент установлен в седле 1 с возможностью осевого перемещения, и ограничитель 6 подъема запорного элемента. Поверх20 ность 7 диска 3, обращенная к заборной трубе 2, выполнена конической, и выступы 5 сопряжены с последней, причем элементы клапана выполнены из химически стойкого материала. 25 Устройство работает следующим образом. Под воздействием вибрации заборная труба 2 совершает возвратно-поступательное движение в вертикальном 30 направлении. Во время движения заборной трубы 2 вниз запорный элемент под действием сил инерции отрывается от седла 1. Иод действием сил инерции и давления жидкости запорный эле35 мент прижимается к ограничителю 6 подъема выступами 5. Перекачиваемая жидкость обтекает запорный элемент по каналам, образованным радиальными выступами 5, внутренними поверхностями седла 1 и наружными поверхностями запорного элемента. Посадка запорного элемента на седло 1 происходит за счет сил инерции во время движения заборной трубы 2 вверх. Выполнение элементов клапана из химически стойких материалов позволяет перекачивать агрессивные жидкости. Применение изобретения обеспечивает перекачку жидкостей из сосудов с малым диаметром горловины. Формула 1. Клапан вибронасоса, содержащий седло, установленное на заборной трубе, запорный элемент в виде диска с цилиндрической поверхностью и с радиальными выступами, посредством которых запорный элемент установлен в седле с возможностью осевого перемещения, и ограничитель подъема запорного элемента, о т л и ч а ю щ и й с я тем, что, с целью повышения КПД и производительности путем улучшения гидродинамики клапана, поверхность диска, обращенная к заборной трубе, выполнена конической, и выступы сопряжены с последней, 2. Клапан по п. 1, о -т л и ч а ющ и й с я тем, что элементы клапана выполнены из химически стойкого материала. UJL фи Є. 2 Составитель В.Полосов Редактор Л.Веселовская Техред А.Кравчук Заказ 926/37 Тираж 520 и з о б р е т е н и я 0-6 Корректор В.Романенко Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
