Балон високого тиску

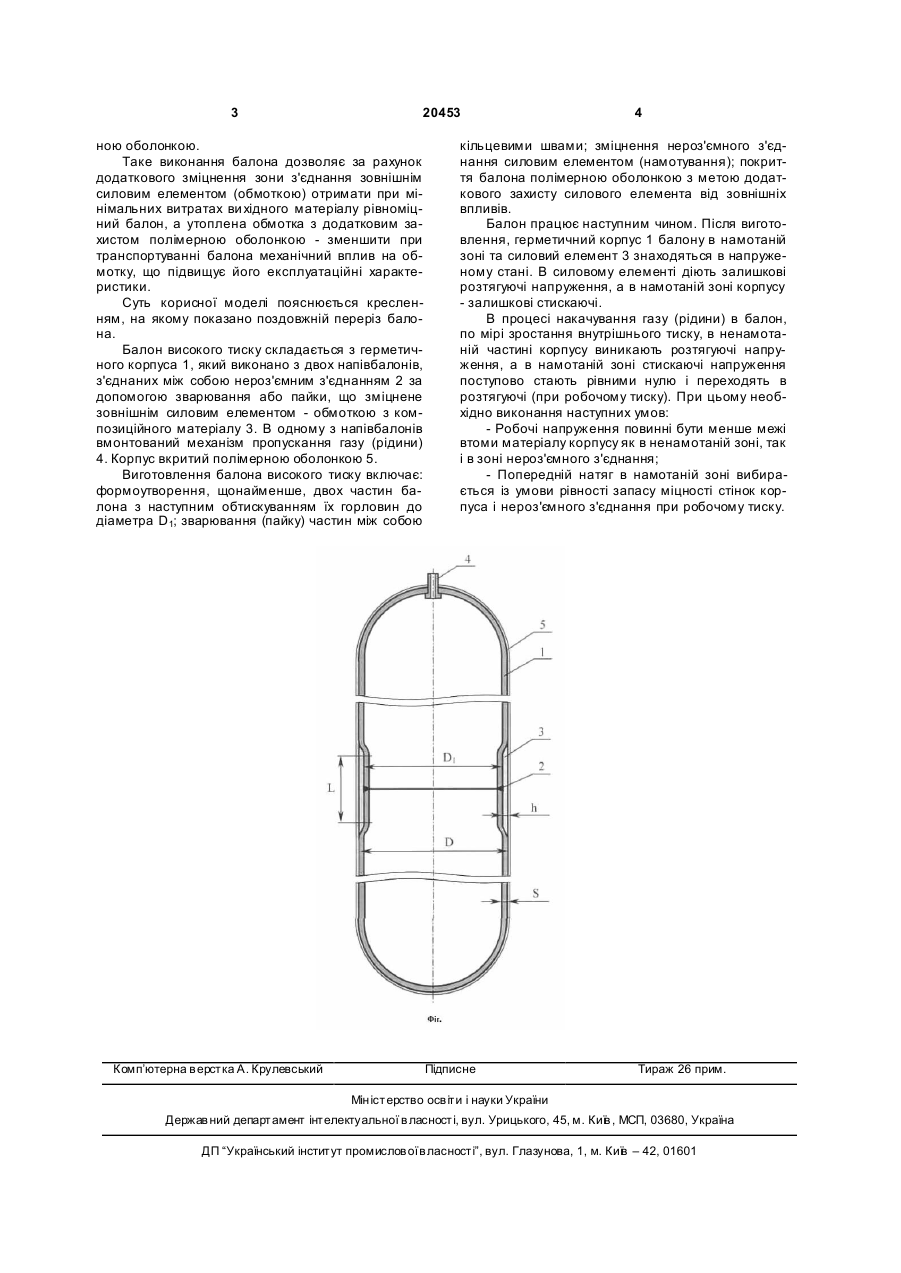

1. Балон високого тиску, що містить герметичний корпус, який складається з двох півбалонів, з'єднаних між собою нерознімним з'єднанням, при цьому область останнього підсилена зовнішнім силовим елементом, який відрізняється тим, що частина балона на ділянці нерознімного з'єднання деформована так, що різниця зовнішнього діаметра балона D і діаметра деформованої ділянки D 1 3 20453 ною оболонкою. Таке виконання балона дозволяє за рахунок додаткового зміцнення зони з'єднання зовнішнім силовим елементом (обмоткою) отримати при мінімальних витратах ви хідного матеріалу рівноміцний балон, а утоплена обмотка з додатковим захистом полімерною оболонкою - зменшити при транспортуванні балона механічний вплив на обмотку, що підвищує його експлуатаційні характеристики. Суть корисної моделі пояснюється кресленням, на якому показано поздовжній переріз балона. Балон високого тиску складається з герметичного корпуса 1, який виконано з двох напівбалонів, з'єднаних між собою нероз'ємним з'єднанням 2 за допомогою зварювання або пайки, що зміцнене зовнішнім силовим елементом - обмоткою з композиційного матеріалу 3. В одному з напівбалонів вмонтований механізм пропускання газу (рідини) 4. Корпус вкритий полімерною оболонкою 5. Виготовлення балона високого тиску включає: формоутворення, щонайменше, двох частин балона з наступним обтискуванням їх горловин до діаметра D1; зварювання (пайку) частин між собою Комп’ютерна в ерстка А. Крулевський 4 кільцевими швами; зміцнення нероз'ємного з'єднання силовим елементом (намотування); покриття балона полімерною оболонкою з метою додаткового захисту силового елемента від зовнішніх впливів. Балон працює наступним чином. Після виготовлення, герметичний корпус 1 балону в намотаній зоні та силовий елемент 3 знаходяться в напруженому стані. В силовому елементі діють залишкові розтягуючі напруження, а в намотаній зоні корпусу - залишкові стискаючі. В процесі накачування газу (рідини) в балон, по мірі зростання внутрішнього тиску, в ненамотаній частині корпусу виникають розтягуючі напруження, а в намотаній зоні стискаючі напруження поступово стають рівними нулю і переходять в розтягуючі (при робочому тиску). При цьому необхідно виконання наступних умов: - Робочі напруження повинні бути менше межі втоми матеріалу корпусу як в ненамотаній зоні, так і в зоні нероз'ємного з'єднання; - Попередній натяг в намотаній зоні вибирається із умови рівності запасу міцності стінок корпуса і нероз'ємного з'єднання при робочому тиску. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
