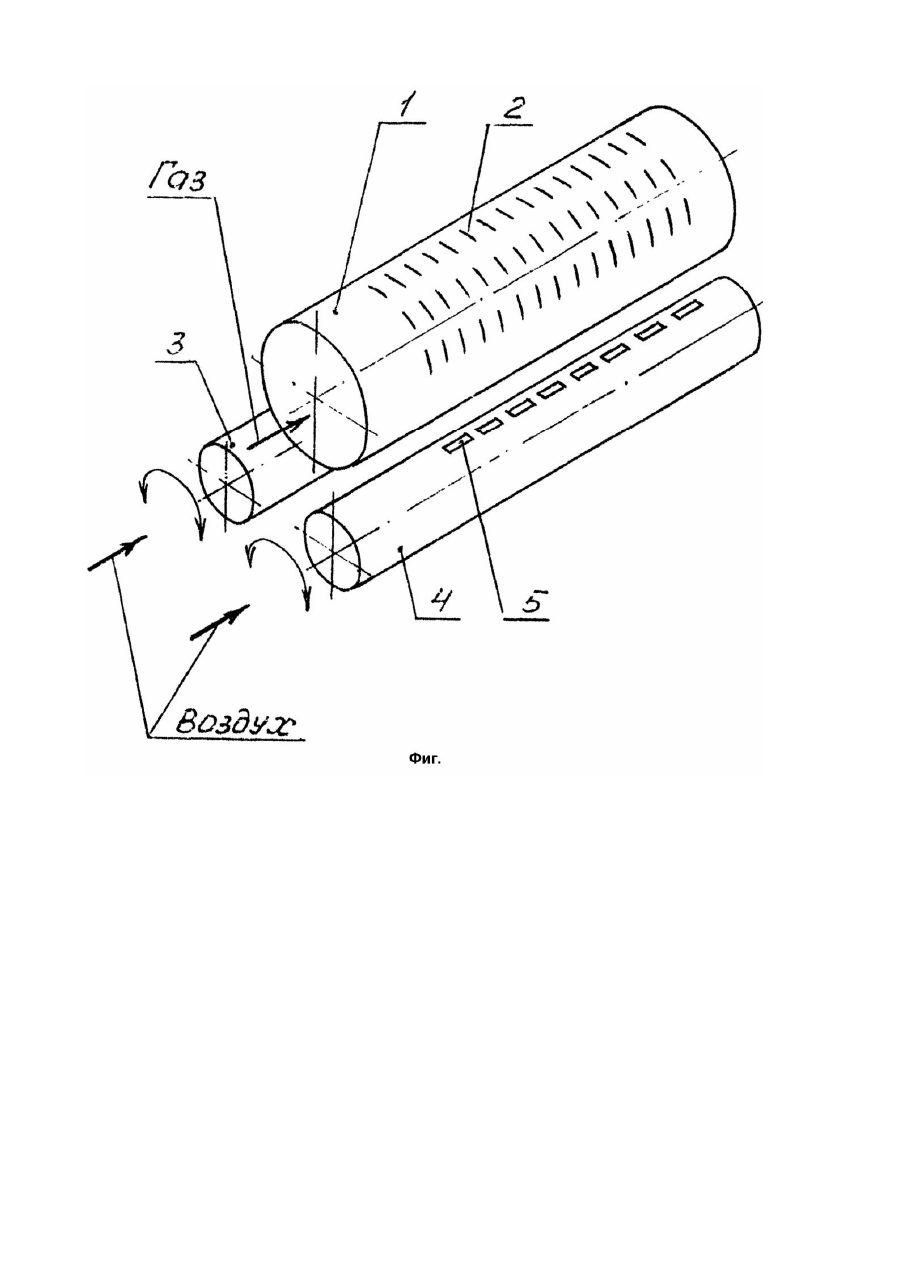

Інжекційний газовий пальник

Изобретение относится к теплотехнике и может быть использовано в устройства х для сжигания газа. Известна газовая горелка (А.с. СССР №1651028, кл. F23D14/22), содержащая воздушный коллектор с огневыми отверстиями и наклонными пластинами, образующими воздухораспределительные каналы, и топливный коллектор с наклоненными одна относительно другой пластинами с отверстиями. Кромки пластин топливного и воздушного коллекторов скреплены между собой с образованием щелевых отверстий. Недостатком данной газовой горелки является то, что она металлоемка за счет наличия пластин топливного и воздушного коллекторов и имеет сложную конструкцию. Поток вторичного воздуха не может регулироваться по скорости и направлению. При большом отрицательном давлении в топке, за счет большой скорости потока вторичного воздуха, может произойти срыв пламени. Наиболее близкой к заявляемому техническому решению (прототипом) является подовая инжекционная горелка (А.с. СССР №1171646, кл. F23D14/20), содержащая установленный в подводящем воздуховоде газораспределительный коллектор с отверстиями, расположенными вдоль него в один ряд, и размещенный над коллектором щелевой смеситель, переходящий уступом в щелевой туннель, подсоединенный к подходящему воздуховоду посредством каналов вторичного воздуха. Недостатком такой горелки является то, что для ее эксплуатации необходима дополнительная кладка, что усложняет конструкцию. Каналы в кладке не позволяют регулировать поток вторичного воздуха по скорости и направлению. При большом отрицательном давлении в топке, за счет большой скорости потока вторичного воздуха, может произойти срыв пламени. В основу изобретения поставлена задача создать такую инжекционную газовую горелку, в которой новое выполнение боковых тр уб для подачи вторичного воздуха позволит уменьшить количество узлов и деталей горелки и обеспечить стабильность процесса горения и за счет этого упростить конструкцию, повысить эффективность и расширить диапазон регулировки процесса горения. Решение поставленной задачи достигнуто тем, что в горелке содержится газораспределительный коллектор с огневыми отверстиями, расположенными вдоль него, щелевой смеситель, выполненный в виде двух тр уб, расположенных под газораспределительным коллектором, которые могут вращаться вдоль продольной оси. Между совокупностью существенных признаков и достигаемым техническим результатом существует причинно-следственная связь. Предлагаемая инжекционная газовая горелка выполнена в виде трех параллельных труб, одна из которых является газораспределительным коллектором, и расположенный под ним щелевой смеситель, выполненный в виде двух труб. По сравнению с известными горелками в заявляемой значительно уменьшается количество деталей, что приводит к упрощению конструкции. Выполнение щелевого смесителя в виде двух тр уб, имеющи х возможность вращаться вдоль продольной оси, и позволяющих за счет этого изменять направление и скорость потока вторичного воздуха, обеспечивается эффективность и расширяет диапазон регулировки процесса горения. По имеющимся у заявителя сведениям совокупность существенных признаков, характеризующи х сущность изобретения, не известна из уровня техники, что позволяет сделать вывод о соответствии изобретения критерию "новизна". По мнению заявителя, сущность заявляемого технического решения не следует явным образом из известного уровня техники, так как из него не выявляется влияние совокупности отличительных признаков на положительный эффект, что позволяет сделать вывод о соответствии технического решения критерию "изобретательский уровень". Совокупность существенных признаков, характеризующих сущность изобретения, может быть многократно использована в инжекционных газовых горелках, с достижением технического результата - упрощения конструкции, повышения эффективности и расширения диапазона регулировки процесса горения, что позволяет сделать вывод о соответствии изобретения критерию "промышленная применимость". На чертеже (фиг.) изображена инжекционная газовая горелка в аксонометрии. Инжекционная газовая горелка содержит газораспределительный коллектор 1 с огневыми отверстиями 2 и расположенный под ним и вдоль него щелевой смеситель, выполненный в виде двух тр уб 3 и 4 с воздушными щелями 5. Щелевой смеситель может вращаться вдоль продольной оси. Инжекционная газовая горелка работает следующим образом. Газ поступает в газораспределительный коллектор 1, где смешивается с инжектируемым воздухом, образуя газовоздушную смесь, которая выходя через огневые отверстия 2 образует огневые факелы. Вторичный воздух поступает снизу, обтекая газораспределительный коллектор 1, дополнительно вторичный воздух поступает из щелевого смесителя. За счет вращения вокруг собственной оси труб 3 и 4, составляющи х щелевой смеситель, происходит регулировка скорости и направления потока вторичного воздуха. Поток воздуха, выходя щий из воздушных щелей 5, смешивается с потоком воздуха, поступающим снизу, при этом происходит изменение направления и скорости потока воздуха до значений, предотвращающи х отрыв пламени.
