Керамічний газовий пальник
Формула / Реферат
1. Керамическая газовая горелка камеры сгорания доменного воздухонагревателя, содержащая горелочную головку с направленным вверх и расположенным в горизонтальной плоскости выпускным отверстием, подключенным к вертикальной газоподающей трубе, по периферии которой в головке выполнены параллельные этой трубе каналы для подачи воздуха, имеющие наклонные выпускные сопла, причем на длинных сторонах прямоугольного выпускного отверстия выполнены канавки, наклоненные навстречу выпускным соплам каналов для подачи воздуха, расположенных над указанным прямоугольным выпускным отверстием, отличающаяся тем, что, с целью повышения качества смешения компонентов горения, канавки на одной длинной стороне выпускного отверстия расположены встречно и соосно соответствующим канавкам другой стороны этого отверстия.
2. Горелка по п. 1, отличающаяся тем, что каждая канавка расположена напротив каждого своего выпускного сопла канала для подачи воздуха.
3. Горелка по п.1 или 2, отличающаяся тем, что канавки выполнены с поперечным сечением, расширяющимся по ходу потока.
4. Горелка по п. 3, отличающаяся тем, что канавки выполнены с расширяющейся по ходу потока глубиной для образования канала диффузорного профиля.
Текст

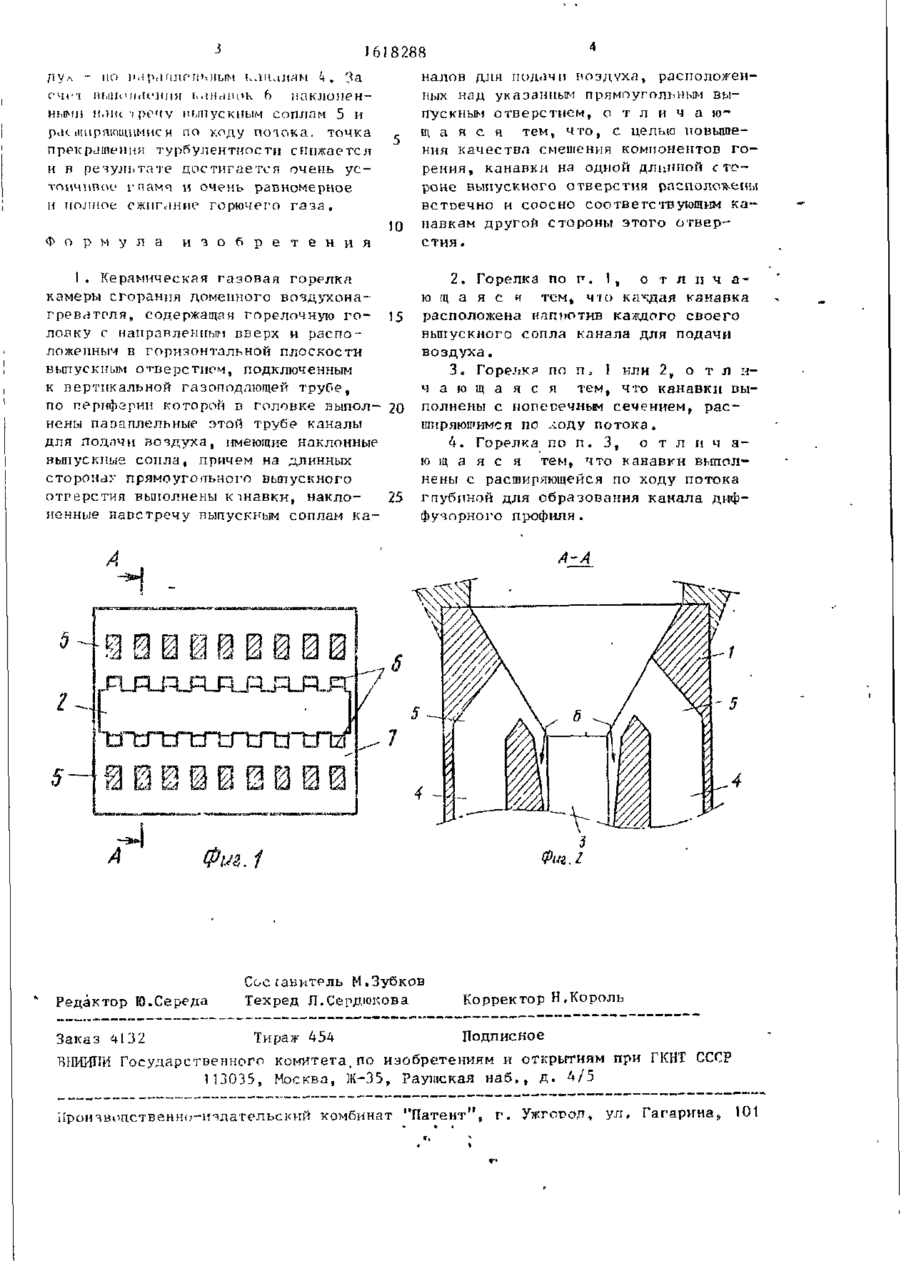

Изобретение относится к сжиганию газообразного топлива в горелках камер сгорания воздухоподогревателей, преимущественно доменных печен, и позволяет повысить качество смешения компонентов горения. При подаче в камеру 7 сгорания газа по трубе 3 через выпускное отверстие прямоугольного сечения, имеющее на длинных сторонах канавки 6, наклоненные встречно иыпускным соплам 5 каналов 4 для подачи воздуха, обеспечивается повышение качества сжигания газа за счет улучшения смешения компонентов горения. 3 з.п. ф-лы, 2 ил. Изобретение относится к сжиганию газообразного топлива в горелках камер сгорания воздухонагревателей, преимущественно используемых с доменными печами. Цель изобретения - повышение качества смешения компонентов горения. На фиг. 1 схематично изображена головка керамической горелки; на фиг.2разрез А-А на фиг. 1. Керамическая газовая горелка со~ держит горелочную головку 1 с направленным вверх и расположенным в горизонтальной плоскости выпускным отверстием 2, подключенным к вертикальной газоподающей трубе 3, по периферии которой в головке I выполнены параллельные этой трубе 3 каналы 4 для подачи воздуха, имеющие наклонные выпускные сопла 5, причем на длинных сторонах прямоугольного выпускного отверстия 2 выполнены канав ки 6, наклоненные навстречу выпускным соплам 5 каналов 4 для подачи воздуха., расположенных над указанным прямоугольным выпускным отверстием 2. Канавки 6 на одной длинной стороне выпускного отверстия 2 расположены встречно и соосно соответствующим канавкам 6 другой стороны этого отверстия 2. Каждая канавка 6 может быть расположена напротив каждого своего выпускного сопла 5 канала 4, кроме того, канавки 6 могут быть выполнены с поперечным сечением, расширяющимся по ходу потока,и могут быть выполнены с расширяющейся по хо ду потока глубиной для образования канала диффузорного профиля. Головка 1 расположена в камере 7 сгорания. Горелка работает следующим образом. При работе горелки газ в камеру 7 сгорания подается по трубе 3, а воз** 00 і 618288 Лу л но її .інанок Ь н а к л о н е н ными IMIU • речу нипускным соплам 5 и ( р
ДивитисяДодаткова інформація
Назва патенту англійськоюCeramic gas boiler
Автори англійськоюJakob Feltheits
Назва патенту російськоюКерамическая газовая горелка
Автори російськоюЯкоб Фелтхейс
МПК / Мітки
МПК: F23D 14/00
Мітки: пальник, газовий, керамічний
