Газовий пальник

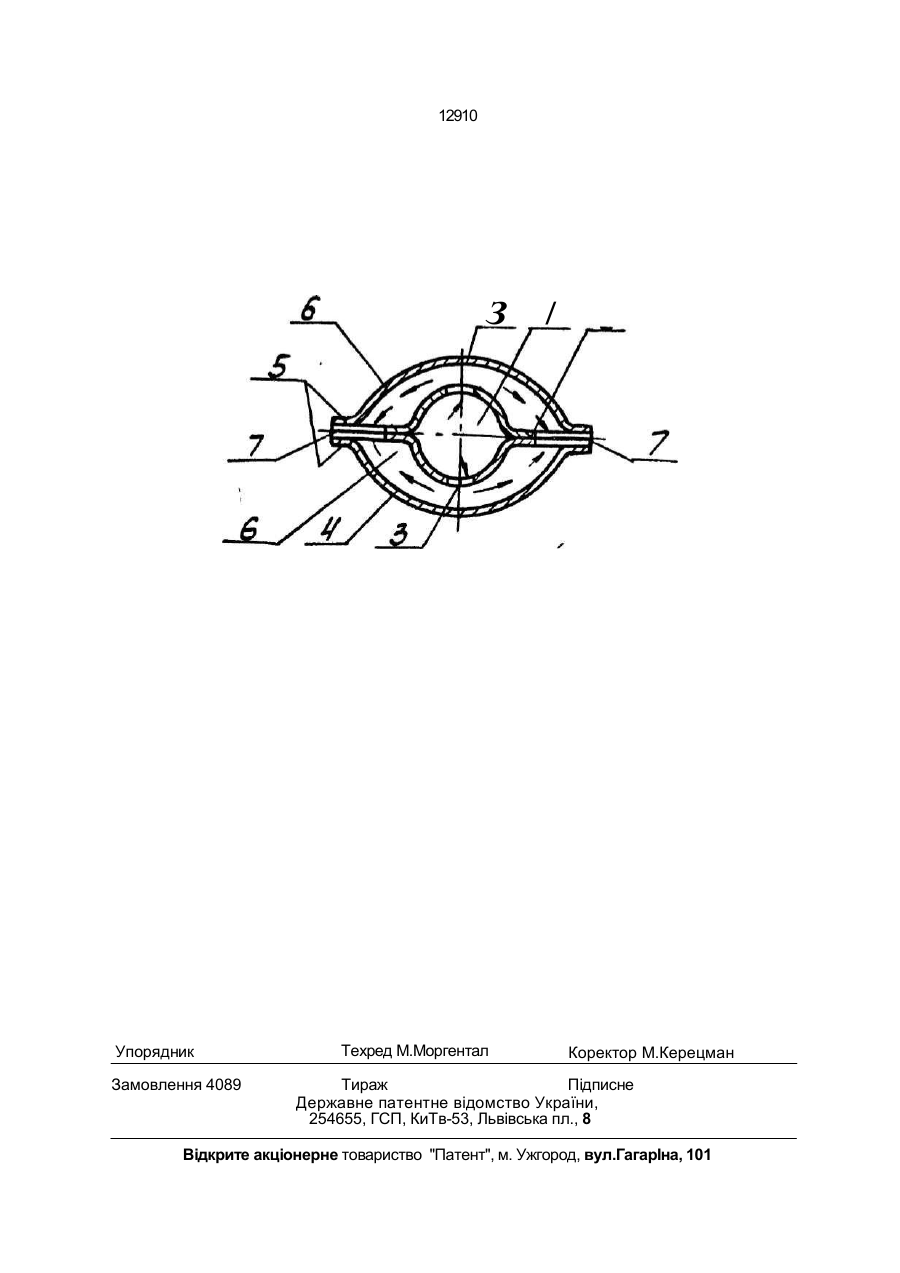

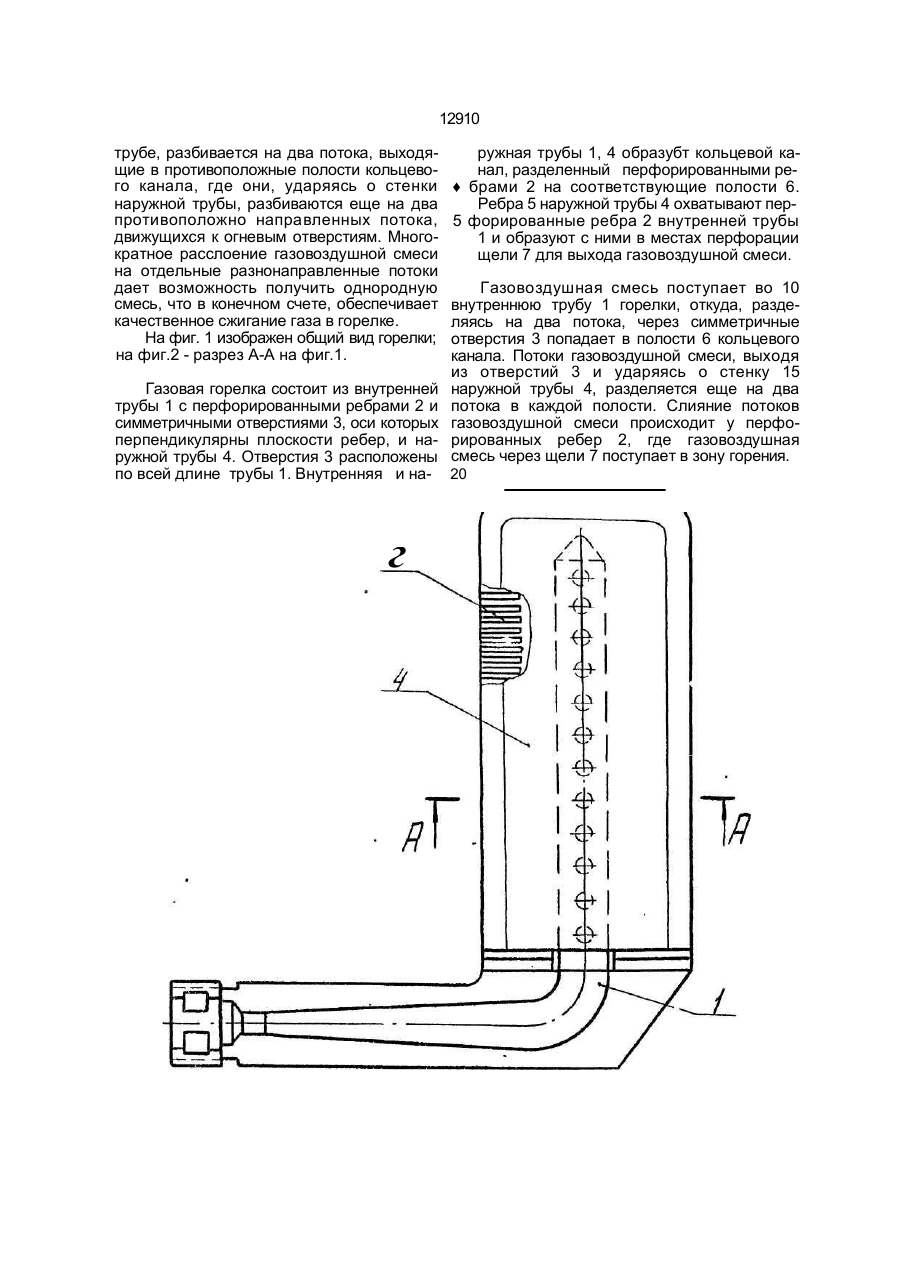

Газовая горелка, содержащая наружную и внутреннюю соосные трубы с заглушённы ми выходными торцами и выпускными отверстиями в боковой стенке, образующие между собой кольцевой канал, о т л и ч а ю щ а я с я тем, что внутренняя и наружная трубы снабжены ребрами, причем ребра внутренней трубы выполнены перфорированными и разделяют кольцевой канал на две полости, сообщающиеся между собой через указанные выпускные отверстия внутренней трубы, симметрично расположенные по всей ее длине, при этом оси отверстий перпендикулярны плоскости ребер, а ребра наружной трубы охватывают ребра внутренней трубы с образованием в местах перфорации щелей для выхода газовоздушной смеси. С > to Изобретение относится к теплоэнергетике малой мощности и может быть использовано в бытовых газовых аппаратах. Предлагаемое изобретение' направлено на создание газовой горелки с интенсивным смесеобразованием, обеспечивающей улучшение качества сжигания газа. Сущность изобретения заключается в том, что в известной горелке, состоящей из наружной и внутренней соосныхтруб, образующих кольцевой канал и имеющих отверстия для выхода газовоздушной смеси, внутренняя и наружные трубы снабжены ребрами, причем внутренняя труба выполнена с перфорированными ребрами, разделяющими кольцевой канал на две сообщающиеся полости, и симметричными отверстиями для выхода газовоздушной смеси, оси которых перпендикулярны плоскости ребер, а наружная - с ребрами, охватывающими ре бра внутренней и образующими с ними в местах перфорации щели для выхода газовоздушной смеси. Отличия заявляемой горелки от известной в следующем. Внутренняя и наружная трубы горелки снабжены ребрами. Ребра внутренней трубы имеют перфорацию и разделяют кольцевой канал на две сообщающиеся полости. На внутренней трубе выполнены симметричные отверстия для выхода газовоздушной смеси, оси которых перпендикулярны плоскости ребер..Ребра наружной трубы охватывают ребра внутренней и образуют с ними в местах перфорации щели для выхода газовоздушной смеси. В результате реализации данных отличий обеспечивается интенсивное перемешивание газовоздушной смеси в полостях кольцевого канала по всей его длине. Газовоздушная смесь, двигаясь по внутренней О 12910 трубе, разбивается на два потока, выходящие в противоположные полости кольцевого канала, где они, ударяясь о стенки наружной трубы, разбиваются еще на два противоположно направленных потока, движущихся к огневым отверстиям. Многократное расслоение газовоздушной смеси на отдельные разнонаправленные потоки дает возможность получить однородную смесь, что в конечном счете, обеспечивает качественное сжигание газа в горелке. На фиг. 1 изображен общий вид горелки; на фиг.2 - разрез А-А на фиг.1. ружная трубы 1, 4 образубт кольцевой канал, разделенный перфорированными ре♦ брами 2 на соответствующие полости 6. Ребра 5 наружной трубы 4 охватывают пер5 форированные ребра 2 внутренней трубы 1 и образуют с ними в местах перфорации щели 7 для выхода газовоздушной смеси. Газовоздушная смесь поступает во 10 внутреннюю трубу 1 горелки, откуда, разделяясь на два потока, через симметричные отверстия 3 попадает в полости 6 кольцевого канала. Потоки газовоздушной смеси, выходя из отверстий 3 и ударяясь о стенку 15 наружной трубы 4, разделяется еще на два потока в каждой полости. Слияние потоков газовоздушной смеси происходит у перфорированных ребер 2, где газовоздушная смесь через щели 7 поступает в зону горения. Газовая горелка состоит из внутренней трубы 1 с перфорированными ребрами 2 и симметричными отверстиями 3, оси которых перпендикулярны плоскости ребер, и наружной трубы 4. Отверстия 3 расположены по всей длине трубы 1. Внутренняя и на- 20 г 12910 З Упорядник Замовлення 4089 Техред М.Моргентал / Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
