Лабіринтове ущільнення

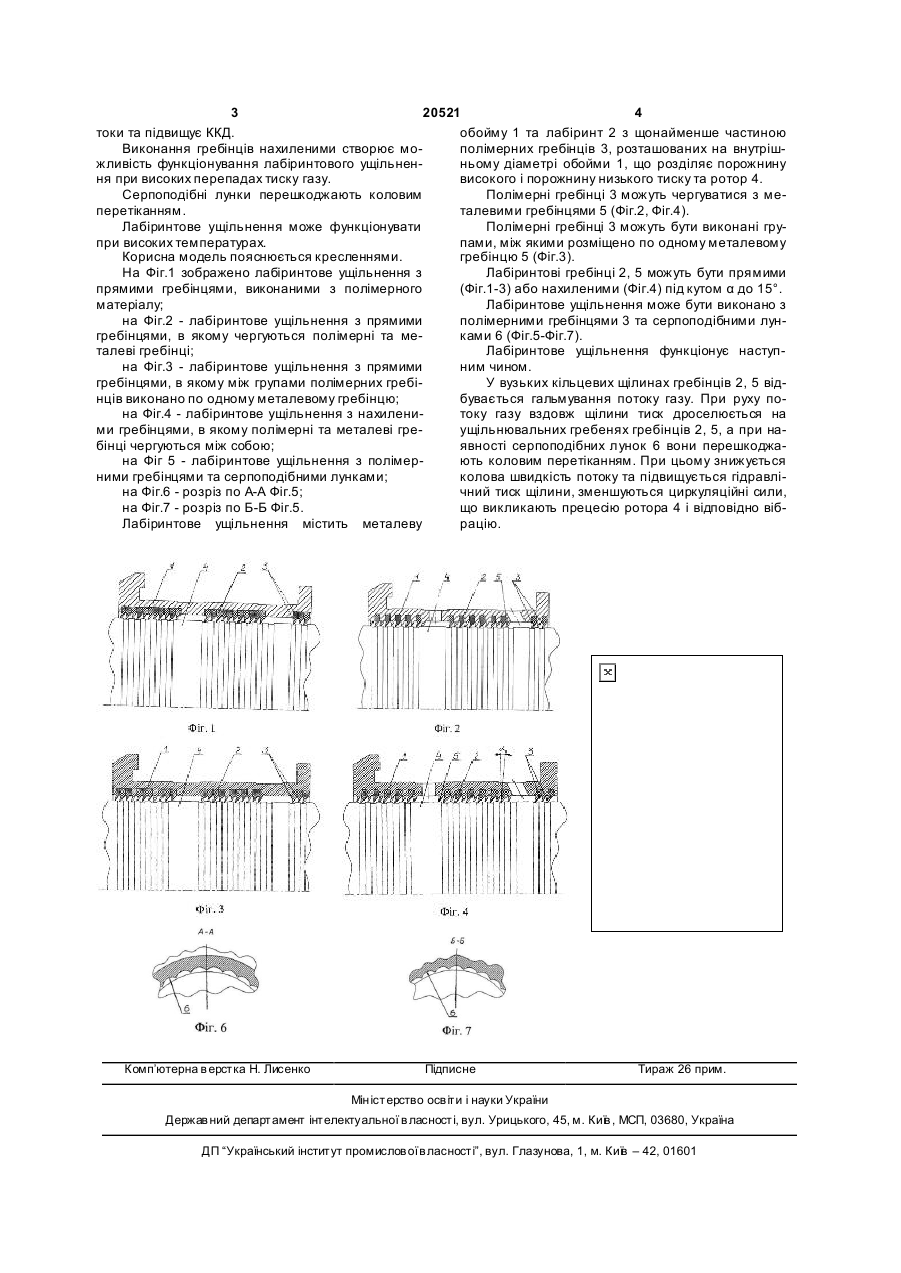

1. Лабіринтове ущільнення, що містить обойму та лабіринт з гребінцями, розташованими на внутрішньому діаметрі обойми, що розділяє порожнину високого і порожнину низького тиску та ротор, яке відрізняється тим, що обойму виконано металевою, а принаймні один гребінець - з полімерного матеріалу. 2. Лабіринтове ущільнення за п.1, яке відрізняється тим, що між групами полімерних гребінців 3 20521 4 токи та підвищує ККД. обойму 1 та лабіринт 2 з щонайменше частиною Виконання гребінців нахиленими створює мополімерних гребінців 3, розташованих на внутрішжливість функціонування лабіринтового ущільненньому діаметрі обойми 1, що розділяє порожнину ня при високих перепадах тиску газу. високого і порожнину низького тиску та ротор 4. Серпоподібні лунки перешкоджають коловим Полімерні гребінці 3 можуть чергуватися з меперетіканням. талевими гребінцями 5 (Фіг.2, Фіг.4). Лабіринтове ущільнення може функціонувати Полімерні гребінці 3 можуть бути виконані групри високих температурах. пами, між якими розміщено по одному металевому Корисна модель пояснюється кресленнями. гребінцю 5 (Фіг.3). На Фіг.1 зображено лабіринтове ущільнення з Лабіринтові гребінці 2, 5 можуть бути прямими прямими гребінцями, виконаними з полімерного (Фіг.1-3) або нахиленими (Фіг.4) під кутом α до 15°. матеріалу; Лабіринтове ущільнення може бути виконано з на Фіг.2 - лабіринтове ущільнення з прямими полімерними гребінцями 3 та серпоподібними лунгребінцями, в якому чергуються полімерні та меками 6 (Фіг.5-Фіг.7). талеві гребінці; Лабіринтове ущільнення функціонує наступна Фіг.3 - лабіринтове ущільнення з прямими ним чином. гребінцями, в якому між групами полімерних гребіУ вузьких кільцевих щілинах гребінців 2, 5 віднців виконано по одному металевому гребінцю; бувається гальмування потоку газу. При руху пона Фіг.4 - лабіринтове ущільнення з нахиленитоку газу вздовж щілини тиск дроселюється на ми гребінцями, в якому полімерні та металеві греущільнювальних гребенях гребінців 2, 5, а при набінці чергуються між собою; явності серпоподібних лунок 6 вони перешкоджана Фіг 5 - лабіринтове ущільнення з полімерють коловим перетіканням. При цьому знижується ними гребінцями та серпоподібними лунками; колова швидкість потоку та підвищується гідравліна Фіг.6 - розріз по А-А Фіг.5; чний тиск щілини, зменшуються циркуляційні сили, на Фіг.7 - розріз по Б-Б Фіг.5. що викликають прецесію ротора 4 і відповідно вібЛабіринтове ущільнення містить металеву рацію. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
