Торцеве контактне ущільнення

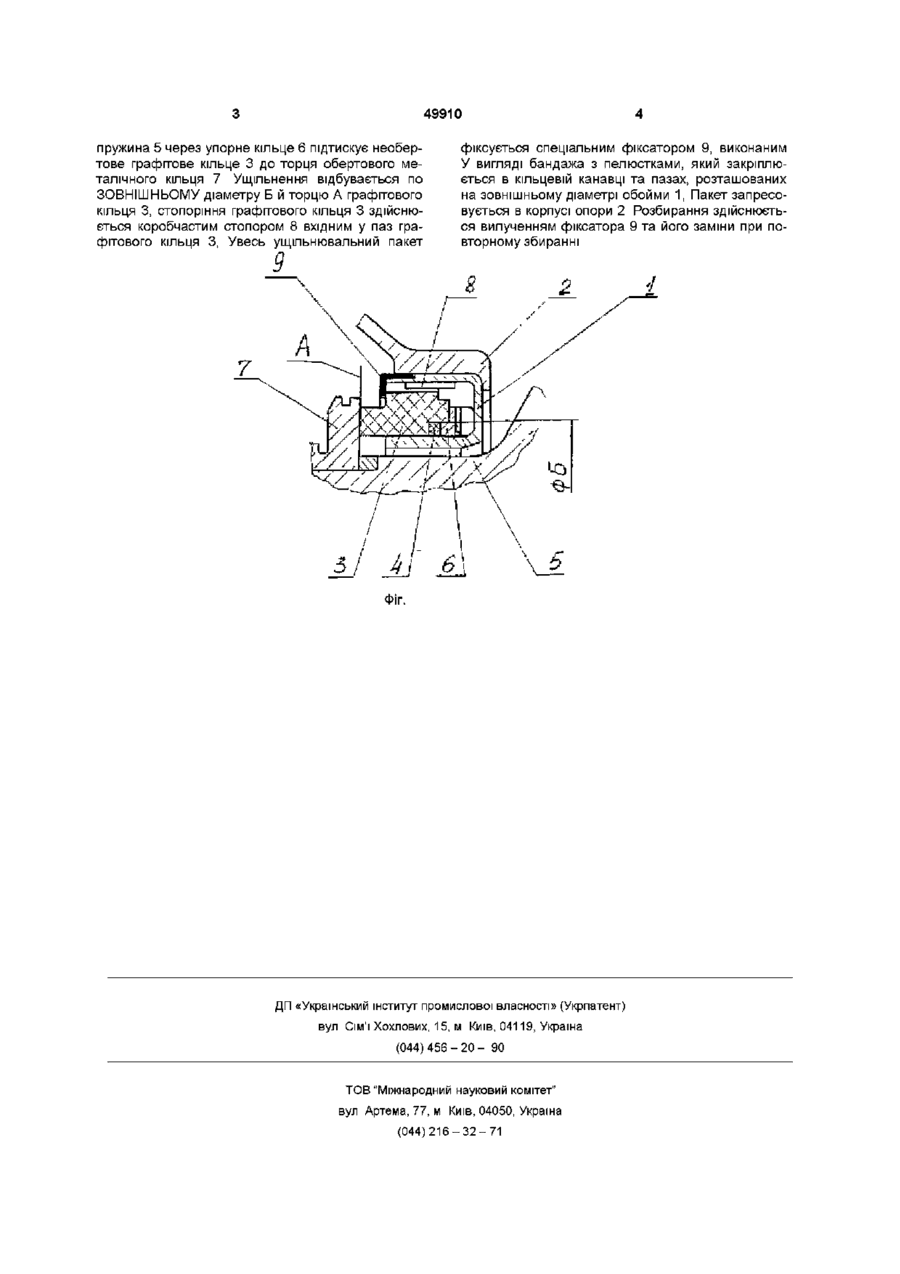

Торцеве контактне ущільнення, яке містить обертове та необертове кільця, ущільнювальний та пружний елементи, вторинне ущільнення, яке відрізняється тим, що воно виконано у вигляді пакета, який містить коробчасту обойму, розташоване в ній необертове кільце, встановлене з можливістю взаємодії з пружним елементом і зафіксоване стопором, закріпленим на обоймі, жорстко з'єднаний з нею фіксатор, виконаний у вигляді бандажа з пелюстками, при цьому на зовнішньому діаметрі обойми виконано кільцеву канавку з пазами Винахід відноситься до ущільнюючої техніки, а саме до ущільнень турбомашин компресорів авіаційних газотурбінних двигунів й призначено для разділеня рідкого та повітряного середовищ Відомо торцеве ущільнення, яке містить в собі ущільнену циліндричну поверхню, порожнини високого та низького ТИСКУ, ущільнювальний фланець й кільце з пружнього матеріалу, спряженні з ущільнюємою циліндричною поверхнею (див авт Св №133Е967від 30,12,85р кл F16J15/34) Відомо також торцеве ущільнення з регульованим зазором (див авт св №1093649 від 23,08,84р кл F16J15/34), обране за прототип, яке містить в собі обертове та необертове кільця, пружний елемент, вторинне ущільнення, ущільнюєму поверхню Недоліками відомих пристроїв є те, що конструктивне виконання їх не дозволяє ПРОВОДИТИ стендове доведення ущільнень без застосування спеціальних пристосувань, імітуючих опорний вузол В основу винаходу поставлено задачу підвищення технологічності торцевого ущільнення забезпеченням можливості ремонту та заміни на нові без застосування спеціальних пристосувань Це досягається тим, що торцеве контактне ущільнення, яке містить обертове та необертове кільця, ущільнюючий та пружний елементи, вторинне ущільнення виконано у вигляді пакету, який містить коробчасту обойму, розташоване в ній графітове кільце, встановлене з можливістю взаємодії з пружним елементом і зафіксовано стопо ром, закріпленим в обоймі, жорстко з'єднаний з нею фіксатор, виконаний у вигляді бандажа з пелюстками, а на зовнішньому діаметрі обойми виконано кільцеву канавку з пазами стопор виконано коробчастим, а пружний елемент виконано у вигляді пластинчастої пружини Виконання торцевого ущільнення у вигляді пакету, який містить коробчасту обойму з розмішеним в ній графітовим кільцем, яке взаємодіє з пружним елементом і закріплено фіксатором, забезпечує можливість ремонту ущільнення шляхом заміни деталей пакету па нові або відремонтовані, можливість заміни ущільнювального пакету без застосування особливої вимоги УМОВ збирання, що дозволяє виконувати припрацювання ущільнення не застосовуючи спеціальні пристосування, імітуючи опорний вузол На кресленні зображено загальний вигляд торцевого контактного ущільнення Ущільнення містить в собі обойму 1, яка запресована в корпусі опори 2 В обоймі 1 розташовано графітове кільце 3, вторинне ущільнення 4, пластинчаста пружина 5, яка через упорне кільце 6 підтискує графітове кільце 3 металевого кільця 7, стопор 8 входить до пазу графітового кільця з та жорстко з'єднаний з обоймою 1, Ущільнювальний пакет фіксується спеціальним фіксатором 9, який уявляє собой бандаж з пелюстками та закріплений в кільцевій канавці та пазах, виконаним на зовнішньому діаметрі обойми 1, ущільнення працює таким чином графітове кільце 3, вторинне ущільнення 4 встановлюється в обойму 1 пластинчаста О 49910 пружина 5 через упорне кільце 6 підтискує необертове графітове кільце 3 до торця обертового металічного кільця 7 Ущільнення відбувається по ЗОВНІШНЬОМУ діаметру Б й торцю А графітового кільця 3, стопоріння графітового кільця 3 здійснюється коробчастим стопором 8 вхідним у паз графітового кільця 3, Увесь ущільнювальний пакет фіксується спеціальним фіксатором 9, виконаним У вигляді бандажа з пелюстками, який закріплюється в кільцевій канавці та пазах, розташованих на зовнішньому діаметрі обойми 1, Пакет запресовується в корпусі опори 2 Розбирання здійснюється вилученням фіксатора 9 та його заміни при повторному збиранні 51 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
