Амплітудно-імпульсний модулятор

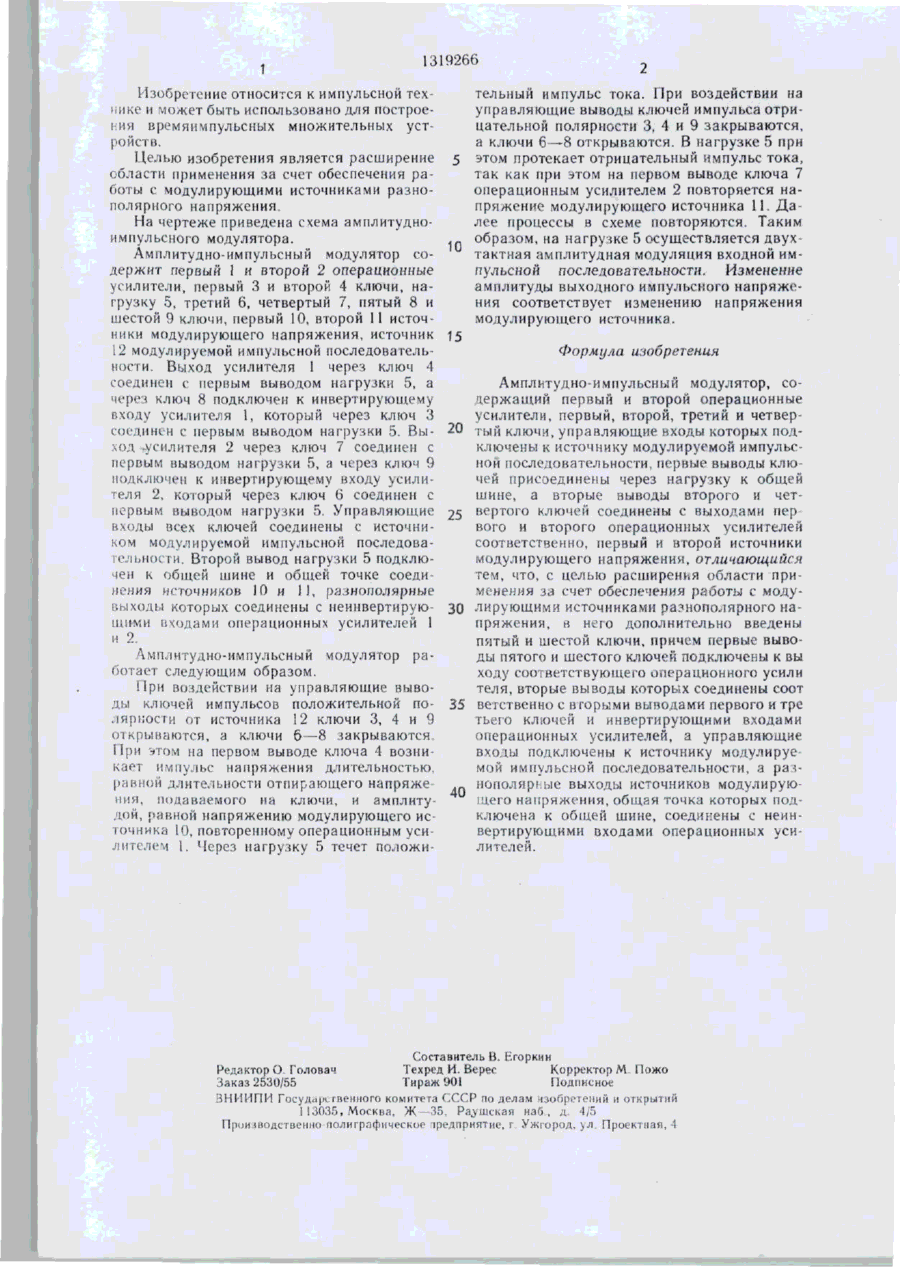

Амплитудно-импульсный модуля гор (АИМ) может быть использован для по строения времяимпульсных множительных устройств. Он содержит операционные уси штели I, 2, ключи 3, 4, 6, 7, 8, 9, нагрузку 5, источники 10, 1 I модулирующего напряжения и источник 12 модулируемой импульсной последовательности. Изобретение позволяет расширить область использования за счет обеспечения работы с модулирующими источниками разнопол яр ного напряжения 1 ил. т 1319266 Изобретение относится к импульсной технике и может быть использовано для построения времяимпульсных множительных устройств. Целью изобретения является расширение области применения за счет обеспечения работы с модулирующими источниками разнополярного напряжения На чертеже приведена схема амплитудноимпульсного модулятора. Амплитуд но-импульсный модулятор содержит первый ! и второй 2 операционные усилители, первый 3 и второй 4 ключи, нагрузку 5, третий 6, четвертый 7, пятый 8 и шестой 9 ключи, первый 10, второй 11 источники модулирующего напряжения, источник 12 модулируемой импульсной последовательности. Выход усилителя 1 через ключ 4 соединен с первым выводом нагрузки 5, а через ключ 8 подключен к инвертирующему входу усилителя 1, который через ключ 3 соединен с первым выводом нагрузки 5. Выход -усилителя 2 через ключ 7 соединен с первым выводом нагрузки 5, а через ключ 9 подключен к инвертирующему входу усилителя 2, который через ключ 6 соединен с первым выводом нагрузки 5. Управляющие входы всех ключей соединены с источником модулируемой импульсной последовательности. Второй вывод нагрузки 5 подключен к общей шине и общей точке соединения источников 10 и 11, разнополярные выходы которых соединены с неинвертирующими входами операционных усилителей 1 и 2. тельный импульс тока. При воздействии на управляющие выводы ключей импульса отрицательной полярности 3, 4 и 9 закрываются, а ключи 6—8 открываются. В нагрузке 5 при этом протекает отрицательный импульс тока, так как при этом на первом выводе ключа 7 операционным усилителем 2 повторяется напряжение модулирующего источника 11. Далее процессы в схеме повторяются. Таким образом, на нагрузке 5 осуществляется двух10 тактная амплитудная модуляция входной импульсной последовательности. Изменение амплитуды выходного импульсного напряжения соответствует изменению напряжения модулирующего источника. 15 20 25 30 А мплитудно- импульсный модулятор работает следующим образом. При воздействии на управляющие выводы ключей импульсов положительной по- 35 лярности от источника 12 ключи 3, 4 и 9 открываются, а ключи 6—8 закрываются При этом на первом выводе ключа 4 возникает импульс напряжения длительностью, равной длительности отпирающего напряже ни я, подаваемого на ключи, и амплиту- 40 дой, равной напряжению модулирующего источника 10, повторенному операционным усилителем 1. Через нагрузку 5 течет положи Формула изобретения Амплитудно-импульсный модулятор, соцержащий первый и второй операционные усилители, первый, второй, третий и четвертый ключи, управляющие входы которых подключены к источнику модулируемой импульсной последовательности, первые выводы ключей присоединены через нагрузку к общей шине, а вторые выводы второго и четвертого ключей соединены с выходами пер вого и второго операционных усилителей соответственно, первый и второй источники модулирующего напряжении, отличающийся тем, что, с целью расширения области применения за счет обеспечения работы с модулирующими источниками разнополярного напряжения, в него дополнительно введены пятый и шестой ключи, причем первые выводы пятого и шестого ключей подключены к вы ходу соответствующего операционного усили теля, вторые выводы которых соединены соот ветственно с вторыми выводами первого и тре тьего ключей и инвертирующими входами операционных усилителей, а управляющие входы подключены к источнику модулируемой импульсной последовательности, а разнополярные выходы источников модулирующего напряжения, общая точка которых подключена к общей шине, соединены с неинвертирующими входами операционных усилителей. Составитель В. Егоркин Редактор О. Головач Техред И. Берег Корректор М Пожо Заказ 2530/55 Тираж 901 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва, Ж—35, Раушская наб , д 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная, 4
