Пристрій для кріплення рейки до шпали
Номер патенту: 20595
Опубліковано: 15.01.2007
Автори: Івановський Олексій Анатолійович, Івановський Анатолій Олексійович
Формула / Реферат
1. Пристрій для кріплення рейки до шпали, що містить анкер закладний, який закріплено до бетонної шпали і в якому виконано отвір під кінець пружинної фігурної клеми, який відрізняється тим, що головку анкера закладного виконано піднятою над бетонною шпалою та орієнтованою під кутом до площини напрямної рейки, отвір виконано довільної форми і за лінійними розмірами більшим за розміри пружинної фігурної клеми, другий кінець якої має протилежний напрямок відносно першого і через ізолятор спирається притискною частиною на підошву рейки, установлену на підрейкову прокладку, опорна частина пружинної фігурної клеми спирається на опору п'яти анкера закладного, причому пружинна фігурна клема має передній та тильний вигин, а її кінці розміщені під кутом один щодо одного.
2. Пристрій за п. 1, який відрізняється тим, що ізолятор виконано із антифрикційного пружинистого складу.
3. Пристрій за п. 2, який відрізняється тим, що антифрикційним пружинистим складом є гума, пластмаса тощо.
Текст

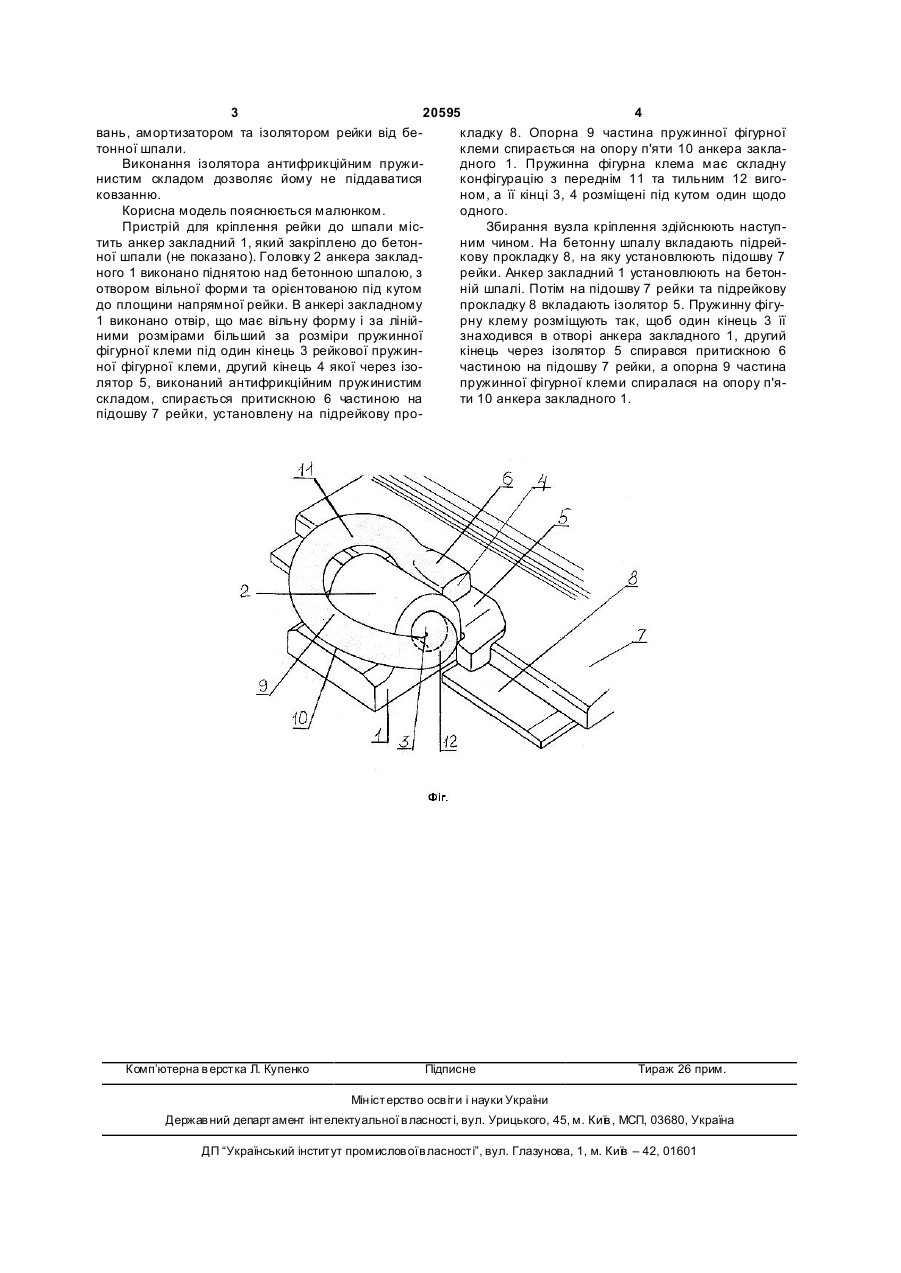

1. Пристрій для кріплення рейки до шпали, що містить анкер закладний, який закріплено до бетонної шпали і в якому виконано отвір під кінець пружинної фігурної клеми, який відрізняється тим, що головку анкера закладного виконано піднятою над бетонною шпалою та орієнтованою під кутом до площини напрямної рейки, отвір виконано довільної форми і за лінійними розмірами біль 3 20595 4 вань, амортизатором та ізолятором рейки від бекладку 8. Опорна 9 частина пружинної фігурної тонної шпали. клеми спирається на опору п'яти 10 анкера заклаВиконання ізолятора антифрикційним пружидного 1. Пружинна фігурна клема має складну нистим складом дозволяє йому не піддаватися конфігурацію з переднім 11 та тильним 12 вигоковзанню. ном, а її кінці 3, 4 розміщені під кутом один щодо Корисна модель пояснюється малюнком. одного. Пристрій для кріплення рейки до шпали місЗбирання вузла кріплення здійснюють наступтить анкер закладний 1, який закріплено до бетонним чином. На бетонну шпалу вкладають підрейної шпали (не показано). Головку 2 анкера закладкову прокладку 8, на яку установлюють підошву 7 ного 1 виконано піднятою над бетонною шпалою, з рейки. Анкер закладний 1 установлюють на бетонотвором вільної форми та орієнтованою під кутом ній шпалі. Потім на підошву 7 рейки та підрейкову до площини напрямної рейки. В анкері закладному прокладку 8 вкладають ізолятор 5. Пружинну фігу1 виконано отвір, що має вільну форму і за лінійрну клему розміщують так, щоб один кінець 3 її ними розмірами більший за розміри пружинної знаходився в отворі анкера закладного 1, другий фігурної клеми під один кінець 3 рейкової пружинкінець через ізолятор 5 спирався притискною 6 ної фігурної клеми, другий кінець 4 якої через ізочастиною на підошву 7 рейки, а опорна 9 частина лятор 5, виконаний антифрикційним пружинистим пружинної фігурної клеми спиралася на опору п'яскладом, спирається притискною 6 частиною на ти 10 анкера закладного 1. підошву 7 рейки, установлену на підрейкову про Комп’ютерна в ерстка Л. Купенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for rail fixation to tie
Автори англійськоюIvanovskyi Anatolii Oleksiiovych, Ivanovskyi Oleksii Anatoliiovych
Назва патенту російськоюУстройство для крепления рельса к шпале
Автори російськоюИвановский Анатолий Алексеевич, Ивановский Алексей Анатольевич
МПК / Мітки
МПК: E01B 9/30
Мітки: шпали, рейки, пристрій, кріплення
