Пристрій для кріплення рейки до шпали

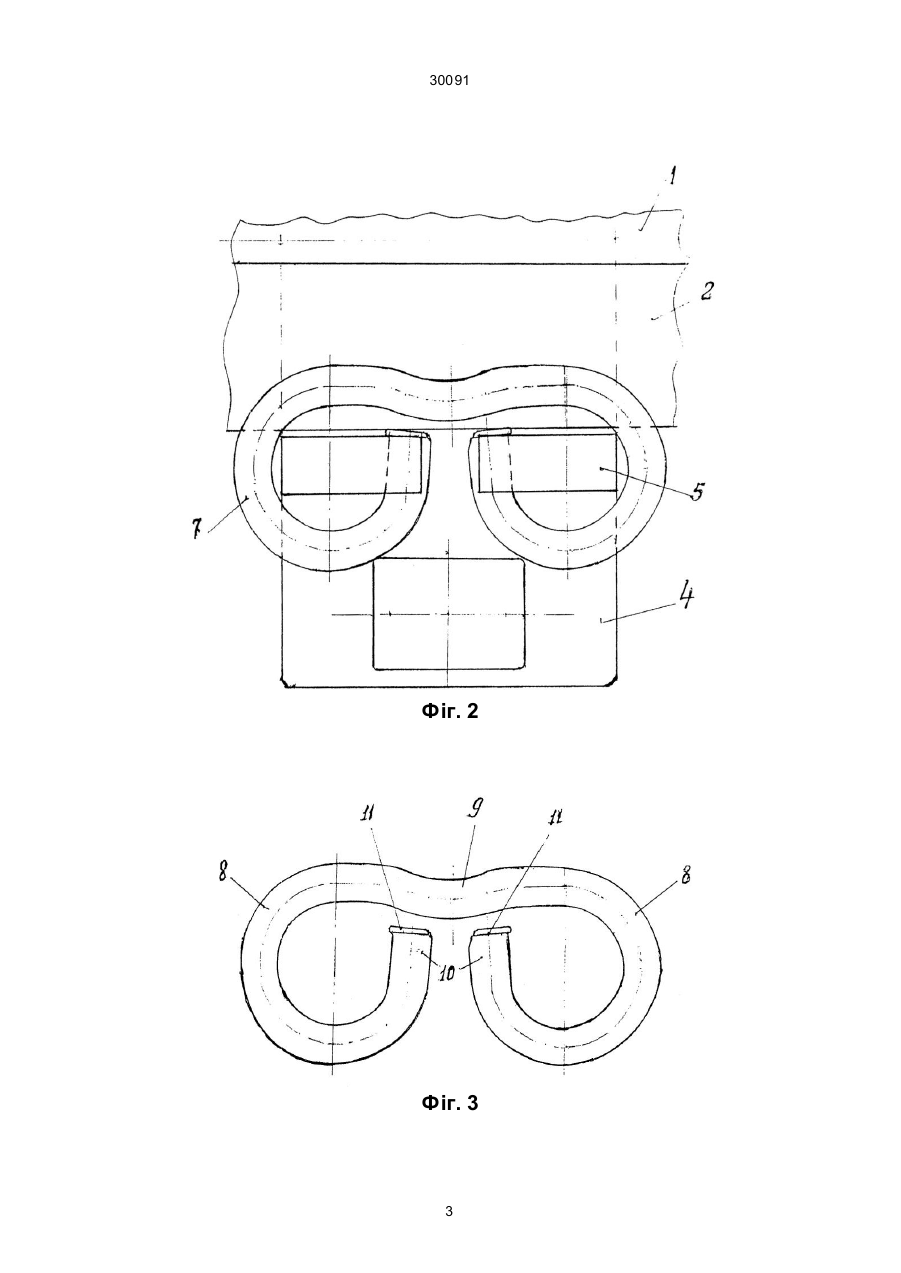

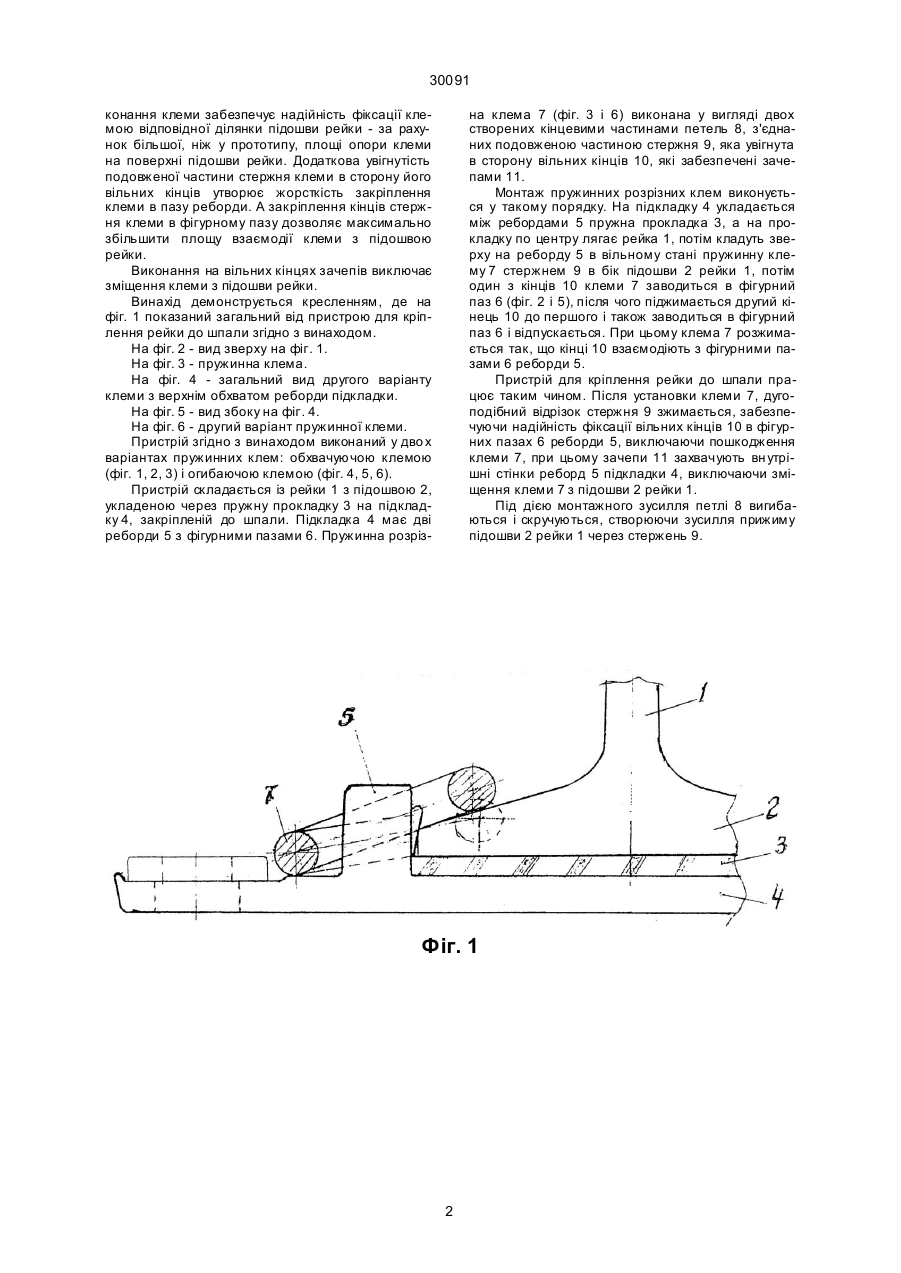

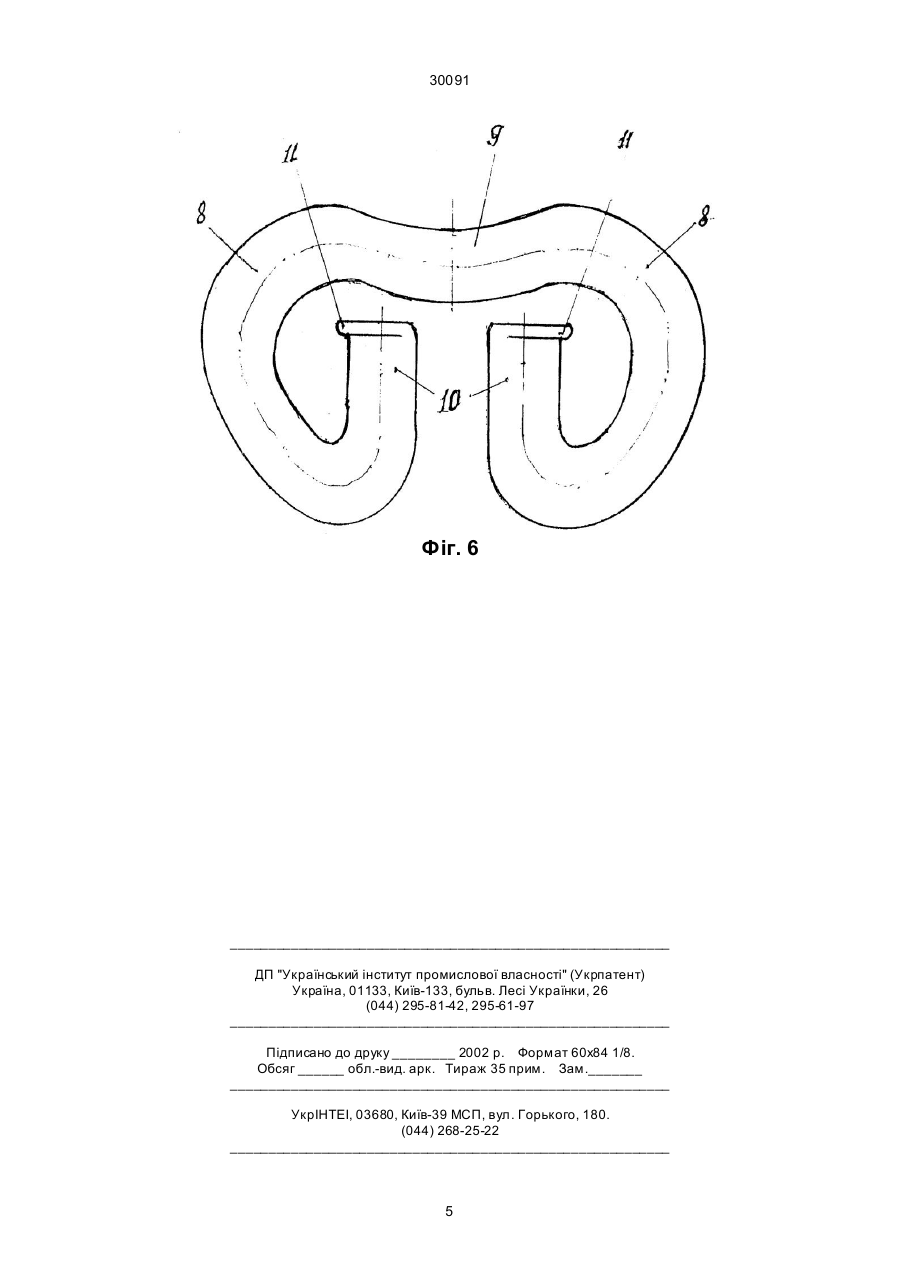

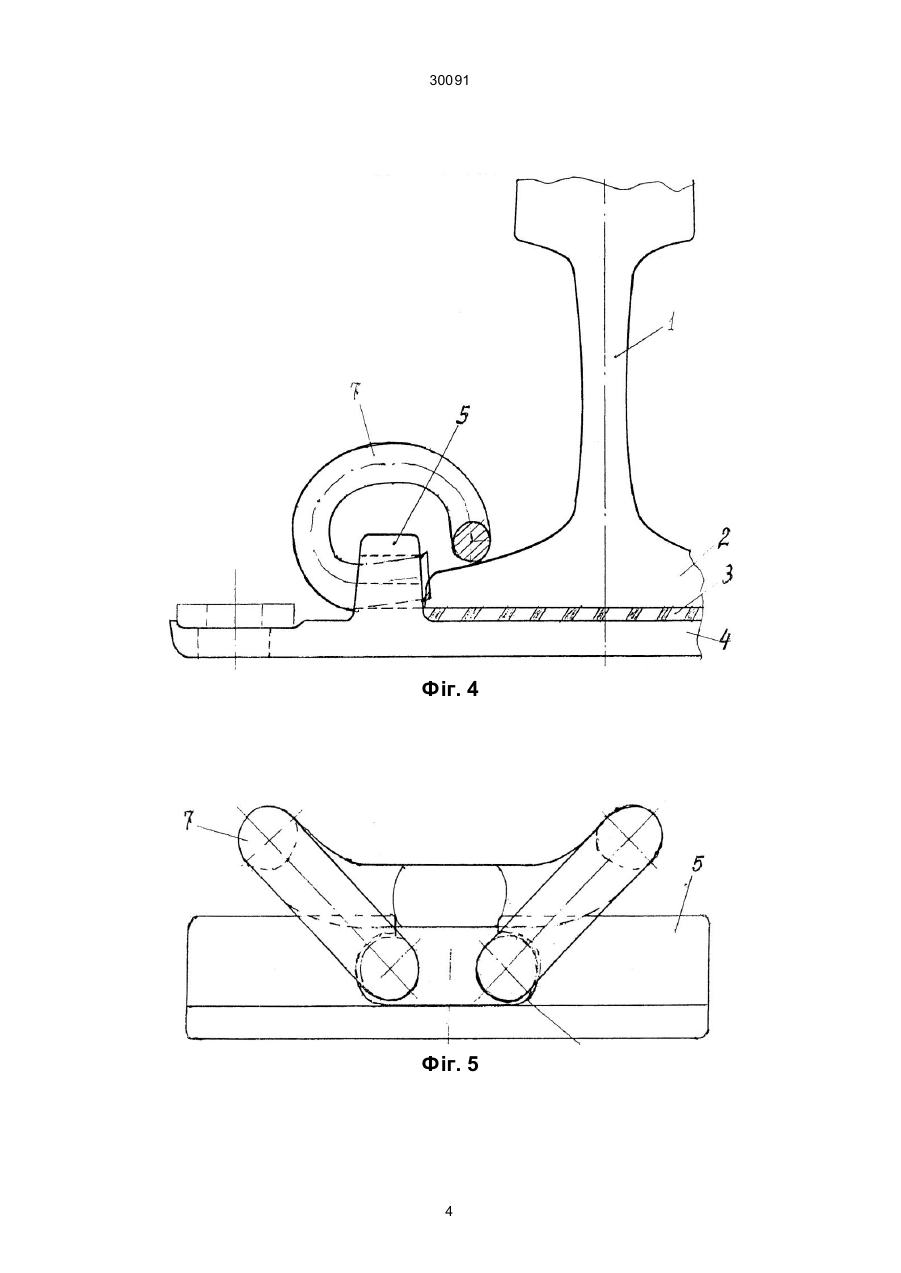

1. Пристрій для кріплення рейки до шпали, який включає закріплену на підрейковій основі підкладку з ребордами, кожна з яких має фігурний паз, пружинну розрізну клему з цілісного стержня, 30091 конання клеми забезпечує надійність фіксації клемою відповідної ділянки підошви рейки - за рахунок більшої, ніж у прототипу, площі опори клеми на поверхні підошви рейки. Додаткова увігнутість подовженої частини стержня клеми в сторону його вільних кінців утворює жорсткість закріплення клеми в пазу реборди. А закріплення кінців стержня клеми в фігурному пазу дозволяє максимально збільшити площу взаємодії клеми з підошвою рейки. Виконання на вільних кінцях зачепів виключає зміщення клеми з підошви рейки. Винахід демонструється кресленням, де на фіг. 1 показаний загальний від пристрою для кріплення рейки до шпали згідно з винаходом. На фіг. 2 - вид зверху на фіг. 1. На фіг. 3 - пружинна клема. На фіг. 4 - загальний вид другого варіанту клеми з верхнім обхватом реборди підкладки. На фіг. 5 - вид збоку на фіг. 4. На фіг. 6 - другий варіант пружинної клеми. Пристрій згідно з винаходом виконаний у дво х варіантах пружинних клем: обхвачуючою клемою (фіг. 1, 2, 3) і огибаючою клемою (фіг. 4, 5, 6). Пристрій складається із рейки 1 з підошвою 2, укладеною через пружну прокладку 3 на підкладку 4, закріпленій до шпали. Підкладка 4 має дві реборди 5 з фігурними пазами 6. Пружинна розріз на клема 7 (фіг. 3 і 6) виконана у вигляді двох створених кінцевими частинами петель 8, з'єднаних подовженою частиною стержня 9, яка увігнута в сторону вільних кінців 10, які забезпечені зачепами 11. Монтаж пружинних розрізних клем виконується у такому порядку. На підкладку 4 укладається між ребордами 5 пружна прокладка 3, а на прокладку по центру лягає рейка 1, потім кладуть зверху на реборду 5 в вільному стані пружинну клему 7 стержнем 9 в бік підошви 2 рейки 1, потім один з кінців 10 клеми 7 заводиться в фігурний паз 6 (фіг. 2 і 5), після чого піджимається другий кінець 10 до першого і також заводиться в фігурний паз 6 і відпускається. При цьому клема 7 розжимається так, що кінці 10 взаємодіють з фігурними пазами 6 реборди 5. Пристрій для кріплення рейки до шпали працює таким чином. Після установки клеми 7, дугоподібний відрізок стержня 9 зжимається, забезпечуючи надійність фіксації вільних кінців 10 в фігурних пазах 6 реборди 5, виключаючи пошкодження клеми 7, при цьому зачепи 11 захвачують вн утрішні стінки реборд 5 підкладки 4, виключаючи зміщення клеми 7 з підошви 2 рейки 1. Під дією монтажного зусилля петлі 8 вигибаються і скручуються, створюючи зусилля прижиму підошви 2 рейки 1 через стержень 9. Фіг. 1 2 30091 Фіг. 2 Фіг. 3 3 30091 Фіг. 4 Фіг. 5 4 30091 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 5
