Пристрій реєстрації кута повороту вала за допомогою датчика магнітного поля
Номер патенту: 20600
Опубліковано: 15.01.2007
Автори: Долінний Анатолій Степанович, Марковський Геннадій Борисович
Формула / Реферат
Пристрій реєстрації кута повороту вала, який складається з постійного магніту, що обертається синхронно з валом, датчика реєстрації рівня магнітного поля, лінії зв'язку, блока оброблення даних, який відрізняється тим, що реєстрація кута повороту вала здійснюється з великою роздільною здатністю, безконтактно, за зміною рівня магнітного поля при обертанні магніту, є стійким до умов навколишнього середовища і має великий ресурс напрацювання.
Текст

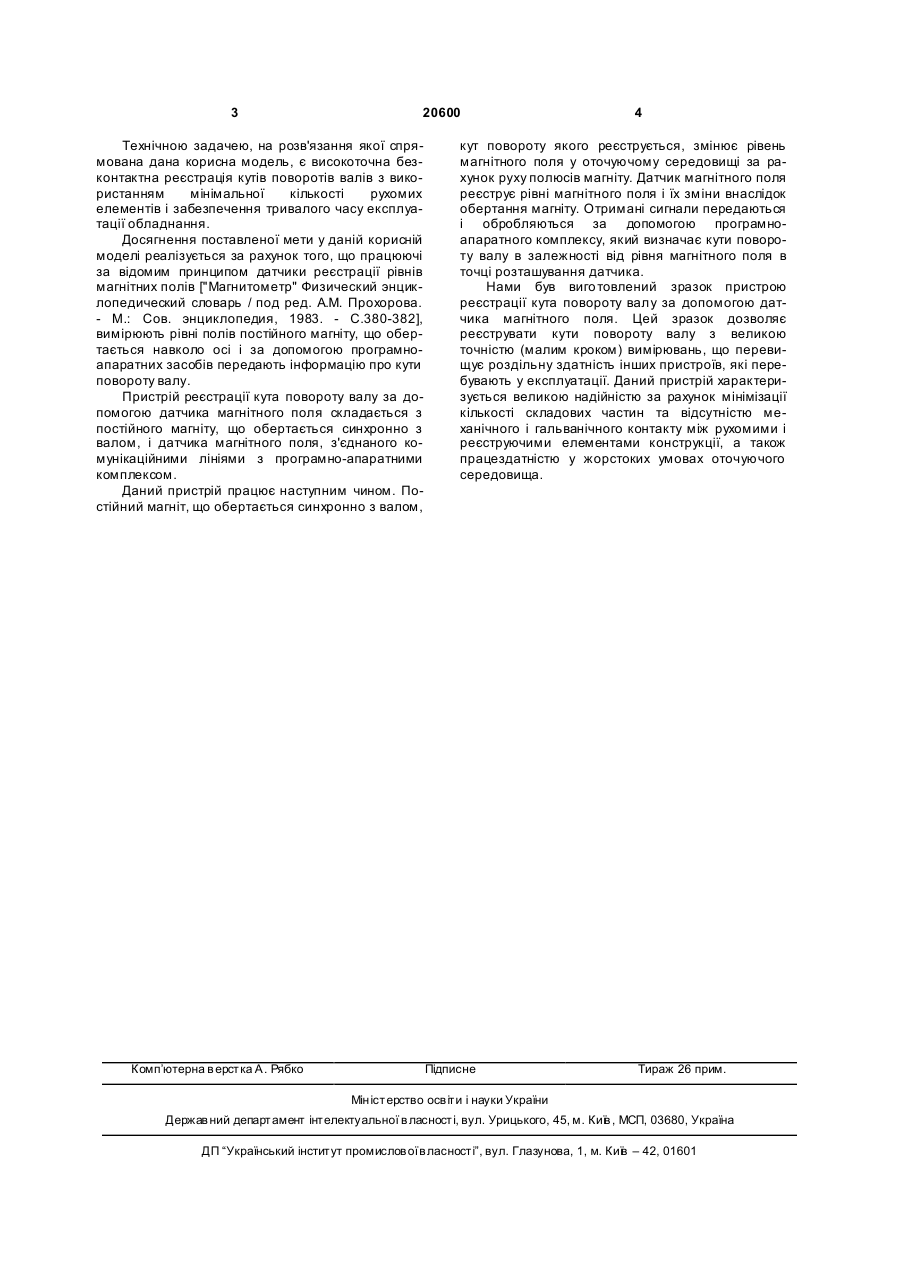

Пристрій реєстрації кута повороту вала, який складається з постійного магніту, що обертається 3 20600 Технічною задачею, на розв'язання якої спрямована дана корисна модель, є високоточна безконтактна реєстрація кутів поворотів валів з використанням мінімальної кількості рухомих елементів і забезпечення тривалого часу експлуатації обладнання. Досягнення поставленої мети у даній корисній моделі реалізується за рахунок того, що працюючі за відомим принципом датчики реєстрації рівнів магнітних полів ["Магнитометр" Физический энциклопедический словарь / под ред. А.М. Прохорова. - М.: Сов. энциклопедия, 1983. - С.380-382], вимірюють рівні полів постійного магніту, що обертається навколо осі і за допомогою програмноапаратних засобів передають інформацію про кути повороту валу. Пристрій реєстрації кута повороту валу за допомогою датчика магнітного поля складається з постійного магніту, що обертається синхронно з валом, і датчика магнітного поля, з'єднаного комунікаційними лініями з програмно-апаратними комплексом. Даний пристрій працює наступним чином. Постійний магніт, що обертається синхронно з валом, Комп’ютерна в ерстка А. Рябко 4 кут повороту якого реєструється, змінює рівень магнітного поля у оточуючому середовищі за рахунок руху полюсів магніту. Датчик магнітного поля реєструє рівні магнітного поля і їх зміни внаслідок обертання магніту. Отримані сигнали передаються і обробляються за допомогою програмноапаратного комплексу, який визначає кути повороту валу в залежності від рівня магнітного поля в точці розташування датчика. Нами був виго товлений зразок пристрою реєстрації кута повороту валу за допомогою датчика магнітного поля. Цей зразок дозволяє реєструвати кути повороту валу з великою точністю (малим кроком) вимірювань, що перевищує роздільну здатність інших пристроїв, які перебувають у експлуатації. Даний пристрій характеризується великою надійністю за рахунок мінімізації кількості складових частин та відсутністю механічного і гальванічного контакту між рухомими і реєструючими елементами конструкції, а також працездатністю у жорстоких умовах оточуючого середовища. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring the rotation angle of a shaft by a magnetic field transducer
Назва патенту російськоюУстройство для измерения угла поворота вала с помощью датчика магнитного поля
МПК / Мітки
МПК: G01B 7/00
Мітки: поля, реєстрації, пристрій, датчика, магнітного, вала, повороту, кута, допомогою
