Тиристорний регулятор потужності для електродного водонагрівача
Номер патенту: 20741
Опубліковано: 15.02.2007
Автори: Зайцева Марина Віталіївна, Зайцева Ірина Віталіївна, Зайцев Борис Васильович
Формула / Реферат
Тиристорний регулятор потужності для електродного водонагрівача акумуляторного типу, що складається з двох силових тиристорів, включених у фазу зустрічно-паралельно, блока керування силовими тиристорами, який відрізняється тим, що він додатково містить вимірювальний міст і первинний перетворювач температури, включений у плече вимірювального моста, причому первинний перетворювач температури складається з пробірки з кришкою, у якому встановлені струмопровідники з електродами у вигляді шайб із нержавіючої сталі.
Текст

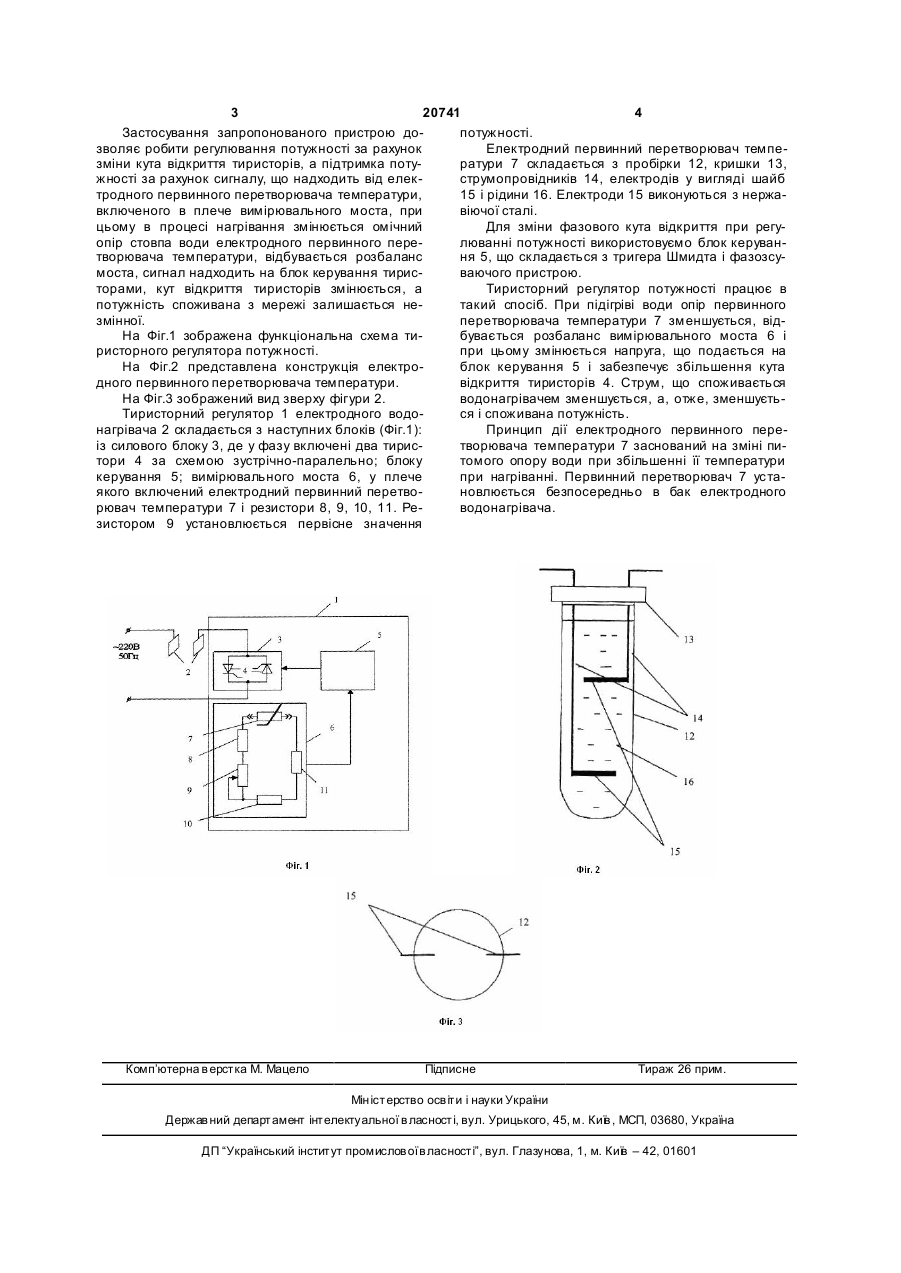

Тиристорний регулятор потужності для електродного водонагрівача акумуляторного типу, що 3 20741 4 Застосування запропонованого пристрою допотужності. зволяє робити регулювання потужності за рахунок Електродний первинний перетворювач темпезміни кута відкриття тиристорів, а підтримка потуратури 7 складається з пробірки 12, кришки 13, жності за рахунок сигналу, що надходить від елекструмопровідників 14, електродів у вигляді шайб тродного первинного перетворювача температури, 15 і рідини 16. Електроди 15 виконуються з нержавключеного в плече вимірювального моста, при віючої сталі. цьому в процесі нагрівання змінюється омічний Для зміни фазового кута відкриття при регуопір стовпа води електродного первинного перелюванні потужності використовуємо блок керувантворювача температури, відбувається розбаланс ня 5, що складається з тригера Шмидта і фазозсумоста, сигнал надходить на блок керування тирисваючого пристрою. торами, кут відкриття тиристорів змінюється, а Тиристорний регулятор потужності працює в потужність споживана з мережі залишається нетакий спосіб. При підігріві води опір первинного змінної. перетворювача температури 7 зменшується, відНа Фіг.1 зображена функціональна схема тибувається розбаланс вимірювального моста 6 і ристорного регулятора потужності. при цьому змінюється напруга, що подається на На Фіг.2 представлена конструкція електроблок керування 5 і забезпечує збільшення кута дного первинного перетворювача температури. відкриття тиристорів 4. Струм, що споживається На Фіг.3 зображений вид зверху фігури 2. водонагрівачем зменшується, а, отже, зменшуєтьТиристорний регулятор 1 електродного водося і споживана потужність. нагрівача 2 складається з наступних блоків (Фіг.1): Принцип дії електродного первинного переіз силового блоку 3, де у фазу включені два тиристворювача температури 7 заснований на зміні питори 4 за схемою зустрічно-паралельно; блоку томого опору води при збільшенні її температури керування 5; вимірювального моста 6, у плече при нагріванні. Первинний перетворювач 7 устаякого включений електродний первинний перетвоновлюється безпосередньо в бак електродного рювач температури 7 і резистори 8, 9, 10, 11. Реводонагрівача. зистором 9 установлюється первісне значення Комп’ютерна в ерстка М. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThyristor power controller for an electrode water heater
Автори англійськоюZaitsev Borys Vasyliovych
Назва патенту російськоюТиристорный регулятор мощности для электродного водоподогревателя
Автори російськоюЗайцев Борис Васильевич
МПК / Мітки
МПК: G05D 23/20
Мітки: потужності, електродного, водонагрівача, тиристорний, регулятор
Код посилання
<a href="https://ua.patents.su/2-20741-tiristornijj-regulyator-potuzhnosti-dlya-elektrodnogo-vodonagrivacha.html" target="_blank" rel="follow" title="База патентів України">Тиристорний регулятор потужності для електродного водонагрівача</a>
