Спосіб виготовлення корпусу ємності для транспортування та зберігання скрапленого газу

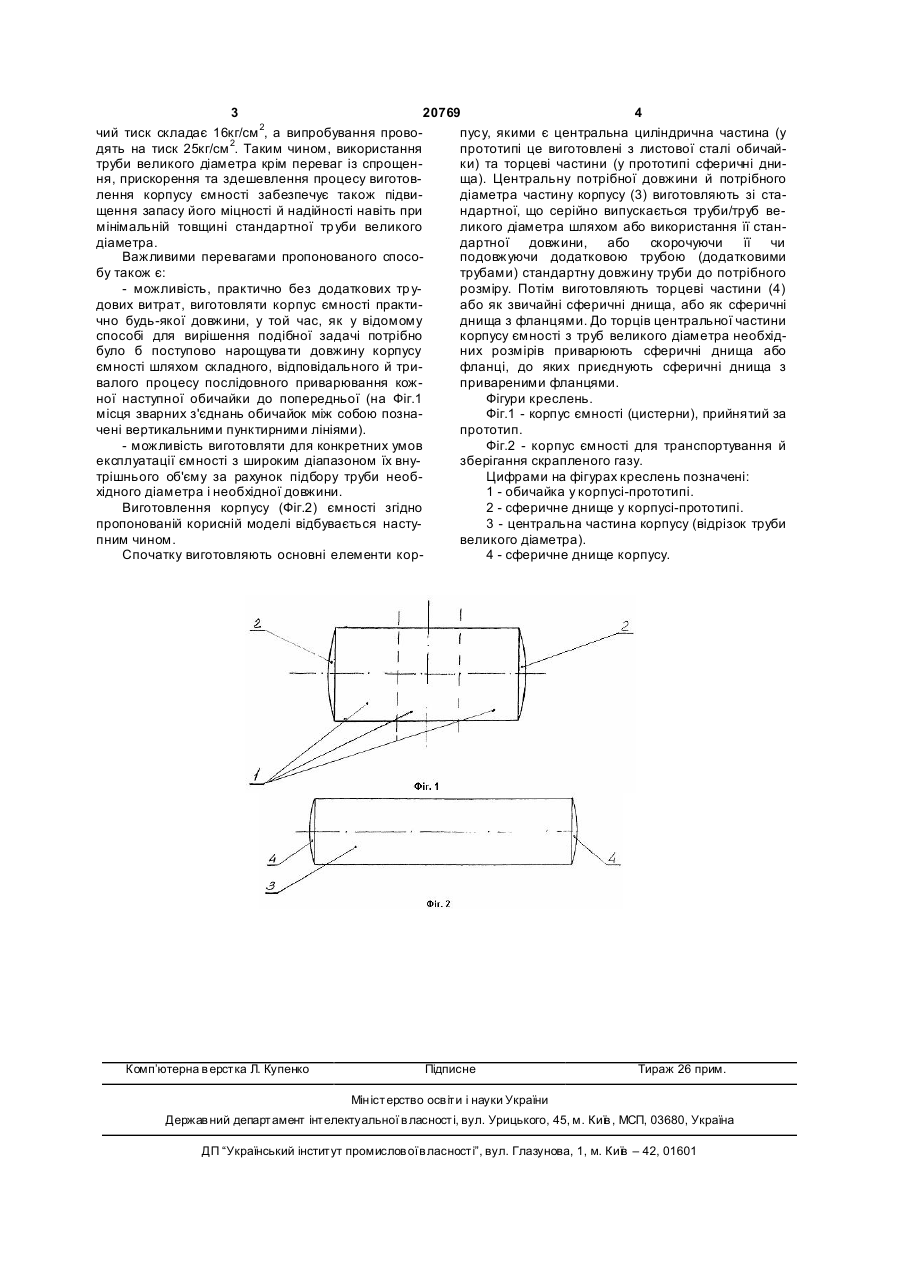

Спосіб виготовлення корпусу ємності для транспортування й зберігання скрапленого газу, зокрема пропан-бутану, що здійснюється шляхом 3 20769 4 чий тиск складає 16кг/см 2, а випробування провопусу, якими є центральна циліндрична частина (у дять на тиск 25кг/см 2. Таким чином, використання прототипі це виготовлені з листової сталі обичайтруби великого діаметра крім переваг із спрощенки) та торцеві частини (у прототипі сферичні дниня, прискорення та здешевлення процесу виготовща). Центральну потрібної довжини й потрібного лення корпусу ємності забезпечує також підвидіаметра частину корпусу (3) виготовляють зі стащення запасу його міцності й надійності навіть при ндартної, що серійно випускається труби/труб вемінімальній товщині стандартної тр уби великого ликого діаметра шляхом або використання її стандіаметра. дартної довжини, або скорочуючи її чи Важливими перевагами пропонованого спосоподовжуючи додатковою трубою (додатковими бу також є: трубами) стандартну довжину труби до потрібного - можливість, практично без додаткових тр урозміру. Потім виготовляють торцеві частини (4) дових витрат, виготовляти корпус ємності практиабо як звичайні сферичні днища, або як сферичні чно будь-якої довжини, у той час, як у відомому днища з фланцями. До торців центральної частини способі для вирішення подібної задачі потрібно корпусу ємності з труб великого діаметра необхідбуло б поступово нарощува ти довжину корпусу них розмірів приварюють сферичні днища або ємності шляхом складного, відповідального й трифланці, до яких приєднують сферичні днища з валого процесу послідовного приварювання кожпривареними фланцями. ної наступної обичайки до попередньої (на Фіг.1 Фігури креслень. місця зварних з'єднань обичайок між собою познаФіг.1 - корпус ємності (цистерни), прийнятий за чені вертикальними пунктирними лініями). прототип. - можливість виготовляти для конкретних умов Фіг.2 - корпус ємності для транспортування й експлуатації ємності з широким діапазоном їх внузберігання скрапленого газу. трішнього об'єму за рахунок підбору труби необЦифрами на фігурах креслень позначені: хідного діаметра і необхідної довжини. 1 - обичайка у корпусі-прототипі. Виготовлення корпусу (Фіг.2) ємності згідно 2 - сферичне днище у корпусі-прототипі. пропонованій корисній моделі відбувається насту3 - центральна частина корпусу (відрізок труби пним чином. великого діаметра). Спочатку виготовляють основні елементи кор4 - сферичне днище корпусу. Комп’ютерна в ерстка Л. Купенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
