Пристрій для корекції
Номер патенту: 20768
Опубліковано: 15.02.2007
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Пристрій для корекції з нормованою операторною дробово-раціональною передавальною функцією

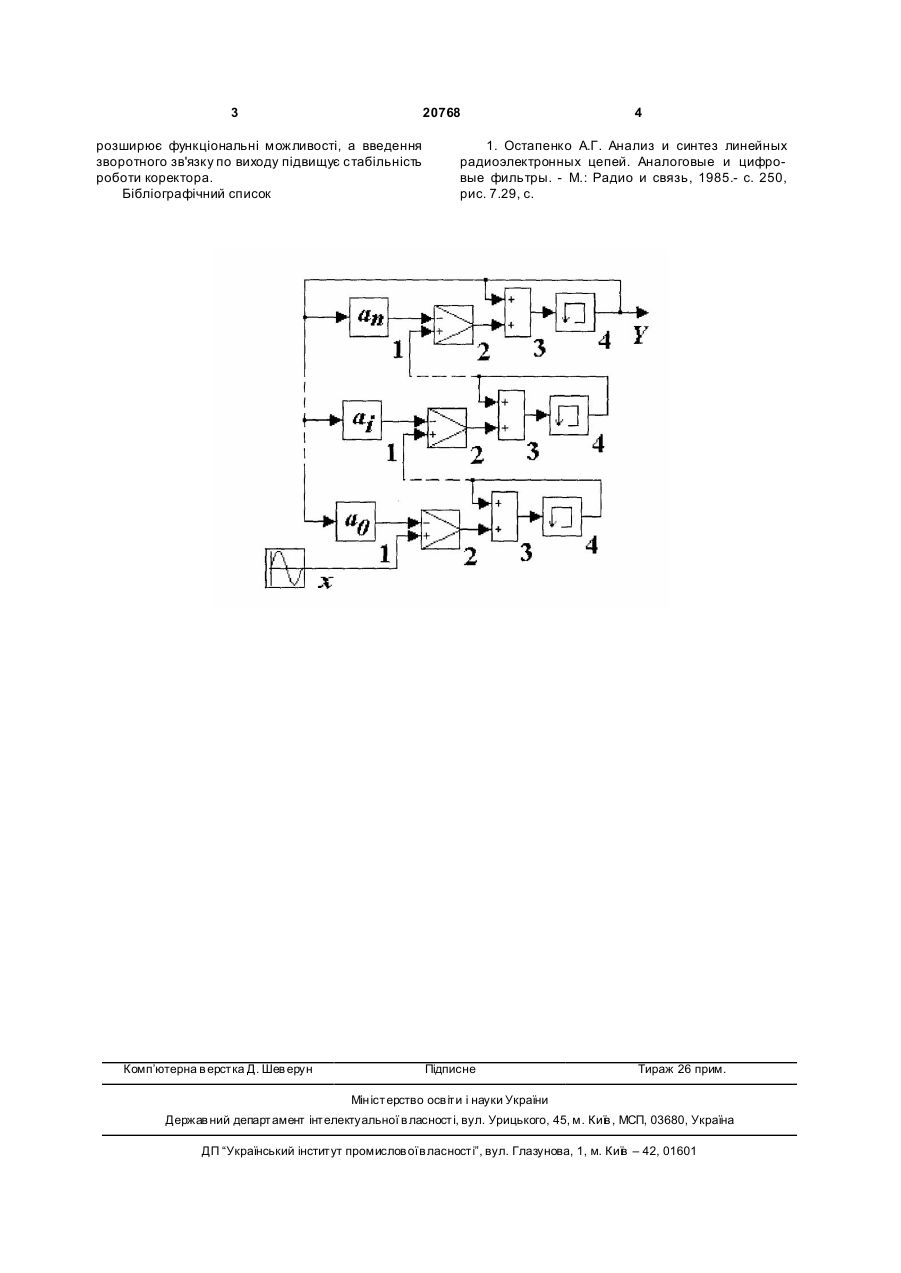

де W(s) - нормована операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок коректора, аі - коефіцієнти оператора передавальної функції, яка містить підсилювач, суматор і елемент затримки, який відрізняється тим, що вхідний сигнал піддають n-кратному перетворенню за допомогою перетворювачів, що містять послідовно включені диференціальний підсилювач, суматор, другий вхід якого сполучений з виходом елемента затримки, що є виходом перетворювача, охоплених зворотним зв'язком за допомогою слайдерів з коефіцієнтами передачі, що дорівнюють коефіцієнтам оператора передавальної функції, причому вихідним сигналом коректора є вихід останнього перетворювача.
Текст
Пристрій для корекції з нормованою операторною дробово-раціональною передавальною функцією 2 (19) 1 3 20768 розширює функціональні можливості, а введення зворотного зв'язку по виходу підвищує стабільність роботи коректора. Бібліографічний список Комп’ютерна в ерстка Д. Шев ерун 4 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры. - М.: Радио и связь, 1985.- с. 250, рис. 7.29, с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCorrecting device
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюКорректирующее устройство
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03J 3/00
