Аналоговий рідкокристалічний індикатор

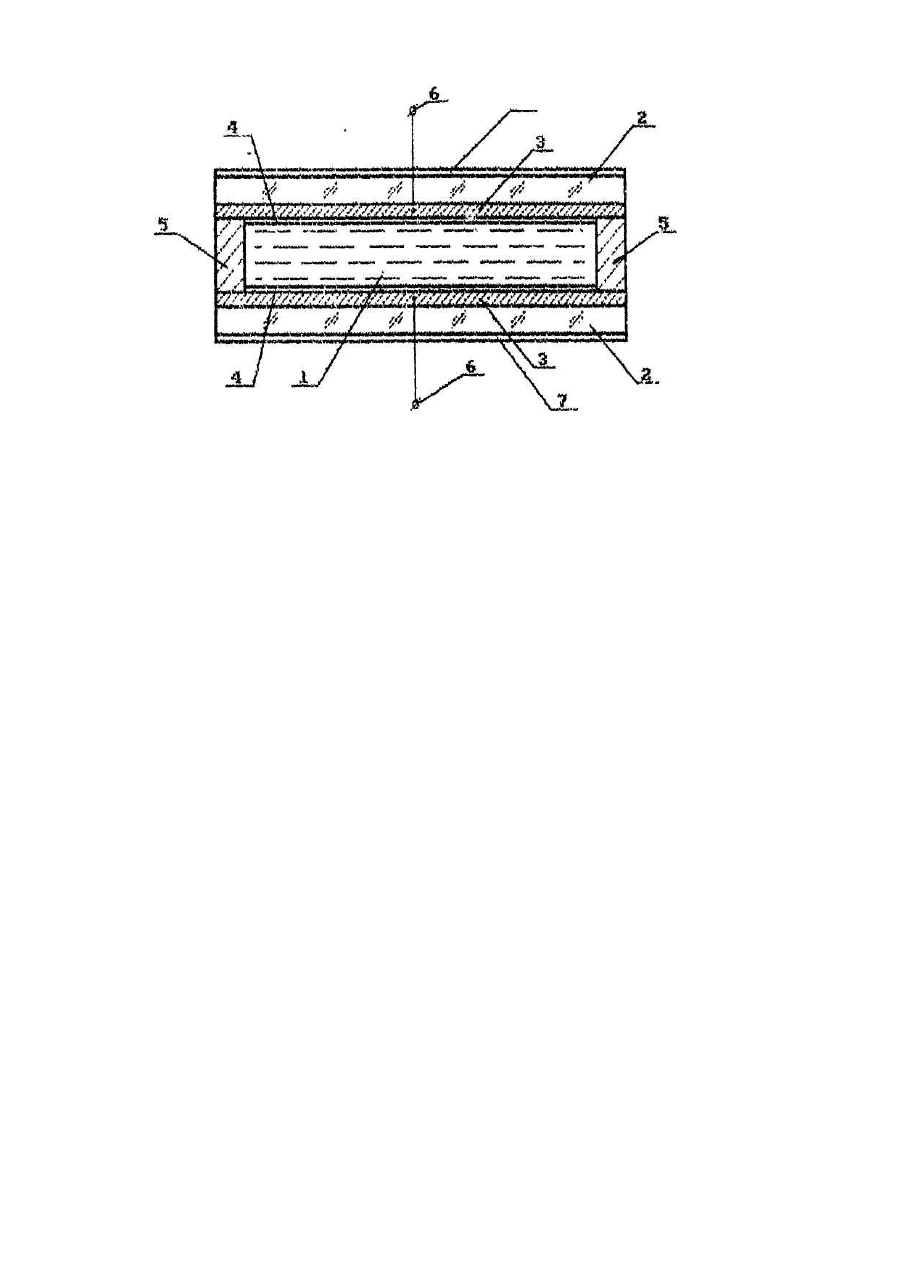

Винахід відноситься до приладів відображення інформації на рідких кристалах, зокрема до аналогових рідкокристалічних індикаторів. Відомий аналоговий рідкокристалічний Індикатор [Патент США № 3.675.988], в якому шар рідкого кристала розміщений між двома прозорими пластинами, на внутрішні сторони яких нанесено прозорі електроди - високоомний І низькоомний. До високоомного електрода постійно підключено джерело опорної напруги, а вимірювана напруга, в певній полярності, підключена між низькоомним І високоомним електродами. Однак наявність двох різних електродів - високоомного та низькоомного, в даному типі індикатора, значно ускладнює технологію виготовлення. Необхідність підключення стабілізованого джерела живлення і синхронізація його по частоті і фазі збільшує апаратурні затрати. Найбільш близьким до аналогового рідкокристалічного індикатора, що пропонується, є аналоговий рідкокристалічний індикатор [Авт.св. СССР № 987564, опублик. 1983], який містить шар рідкого кристала між двома скляними пластинами, на внутрішні сторони яких нанесено прозорі електроди з виводами І орієнтуючі покриття відповідно, перехідні електричні контакти між протилежними кінцями прозорих електродів, до зовнішніх сторін скляних пластин прикріплено схрещені поляризатори. Прозорі електроди виконані у вигляді двох секторів. До внутрішніх кінців секторів одного з прозорих електродів під'єднано джерело опорної напруги. Вимірювана напруга підключається до внутрішніх кінців секторів другого прозорого електроду. Однак необхідність виготовлення секторних електродів значно ускладнює технологію виготовлення Індикатора такого типу. Наявність джерела опорної напруги збільшує апаратурні затрати. В основу винаходу поставлено завдання створити аналоговий рідкокристалічний Індикатор, в якому нове виконання електродів дозволило б спростити конструкцію та технологію виго товлення. Поставлене завдання досягається тим, що у аналоговому рідкокристалічному індикаторі, який містить шар рідкого кристалу між двома скляними пластинами, на внутрішні сторони яких нанесено прозорі електроди з виводами і орієнтуючі покриття відповідно, перехідні електричні контакти між протилежними кінцями прозорих електродів, до зовнішніх сторін скляних пластин прикріплено схрещені поляризатори, згідно винаходу, прозорі електроди виконано високоомними, електричні виводи розташовані в середній частині прозорих електродів. Виконання прозорих електродів високоомними та розташування виводів в середній частині прозорих електродів дозволяє значно спростити технологію виготовлення аналогового рідкокристалічного Індикатора за рахунок виключення з технологічного процесу виготовлення секторних електродів." Отримання двох границь електрооптичного ефекту, що одночасно переміщуються, дає можливість значно полегшити відлік. Відсутність джерела опорної напруги та син хронізація його з вимірюваною напругою по частоті і фазі значно зменшує апаратурні затрати. На кресленні зображено запропонований аналоговий рідкокристалічний індикатор, де, 1 - шар рідкого кристалу, 2 - скляні пластини, 3 - прозорі високоомні електроди, 4 - орієнтуючі покриття, 5 - перехідні контакти, 6 - виводи, 7 - схрещені поляризатори. Аналоговий рідкокристалічний Індикатор виконано у вигляді рідкокристалічної комірки, в якій шар рідкого кристалу і розміщений між двома скляними пластинами 2. На внутрішні поверхні скляних пластин 2 нанесено прозорі високоомні електроди 3 та орієнтуючі покриття 4. До зовнішніх сторін скляних пластин 2 прикріплено схрещені поляризатори 7. Протилежні кінці прозорих високоомних електродів 3 з'єднані між собою з допомогою перехідних контактів 5, Електричні виводи б розміщені посередині прозорих високоомних електродів 3. При підключенні до виводів 6 вимірюваної напруги по прозорим високоомним електродам 3 Індикатора буде протікати електричний струм, який створить на них спад напруги. Причому, якщо на одному прозорому високоомному електроді З напруга буде симетрично зменшуватись від його середини до кінців, то на Іншому прозорому високоомному електроді З напруга буде симетрично зменшуватись від кінців до середини. Максимальна різниця потенціалів виникає посередині індикатора і буде симетрично зменшуватись до кінців Індикатора. Тому в індикаторі існує область, де напруга на рідкому кристалі рівна і більша порогової напруги електрооптичного ефекту в рідкому кристалі. В цій області виникне електрооптичний ефект. При зміні вимірюваної напруги зміниться градієнт потенціалу на високоомних електродах і різниця потенціалів між ними, що приведе до симетричного переміщення границь області електрооптичного ефекту. При збільшенні вимірюваної напруги границі електрооптичного ефекту перемістяться до кінців Індикатора, при зменшенні - до середини.
