Матричний індикатор

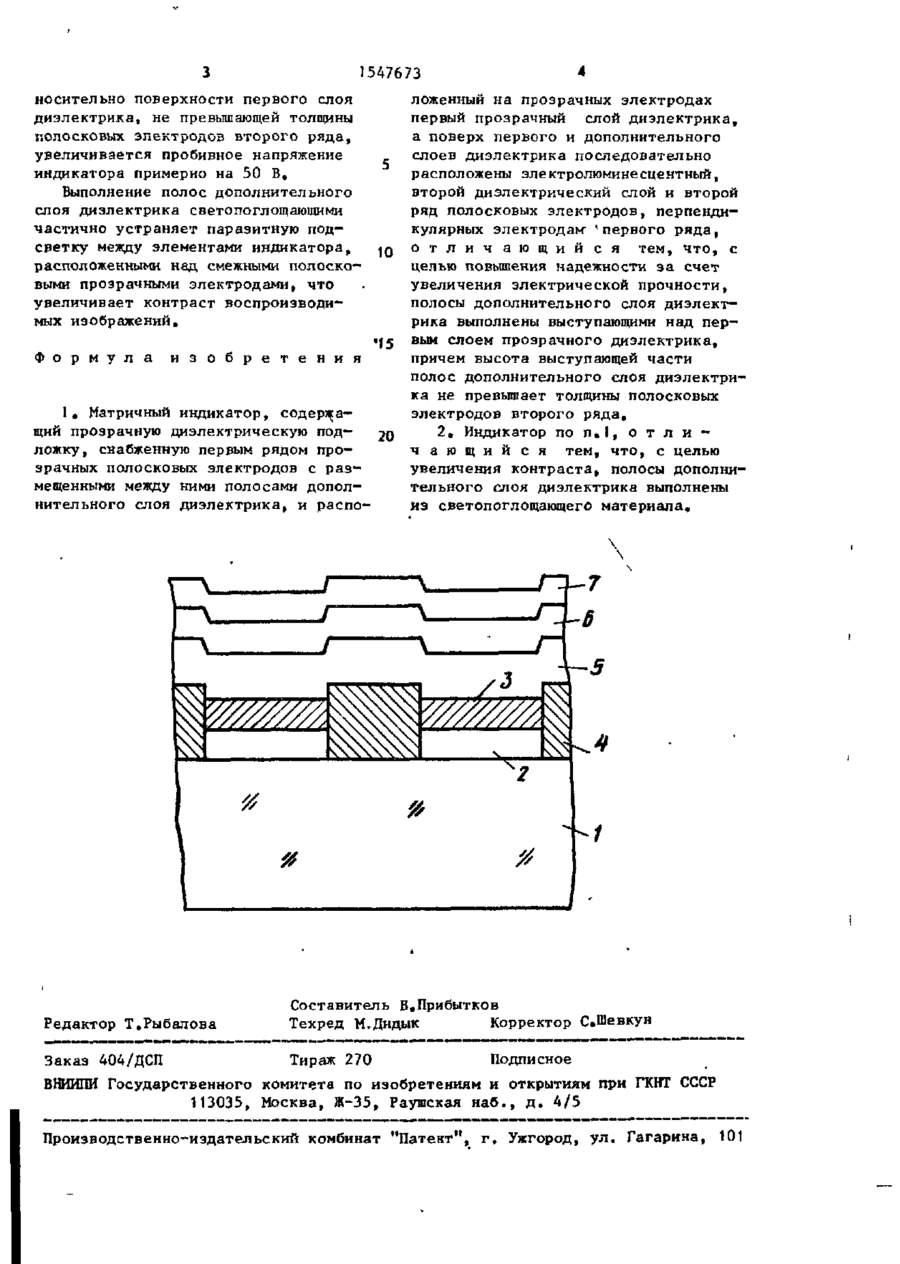

Изобретение относится к электролюминесцентным источникам света и предназначено для отображения информации* Цель изобретения - повышение надежности эа счет увеличения электрической прочности. На стеклянной подложке, снабженной первым рядом Изобретение относится к электролюминесцентным тонкопленочным источникам света и предназначено для отображения информации. Цель изобретения - повышение надежности эа счет увеличения электрической прочности. На чертеже показан матричный индикатор , поперечное сечение. Стеклянная подложка 1 снабжена первым рядом полосковых прозрачных электродов 2, На поверхности прозрачных электродов, выполненных из оксида индия, легированного оловом толщиной 120 нм, расположен первый прозрачный слой диэлектрика 3 из оксида иттрия с толщиной 200 нм, а между этими 8-90 прозрачных полосковых электронов1., между которыми размещены полосы дополнительного светопоглощающего слоя диэлектрика, а на прозрачных полосковых электродах размещен первый прозрачный слой диэлектрика поверх первого и дополнительного слоев диэлектрика расположены последовательно электролюминесцентный и второй диэлектрический слои, а также второй ряд полосковых электродов, перпендикулярных электродам первого ряда. Полосы дополнительного слоя диэлектрика выступают над первым слоем диэлектрика на высоту, не превышающую толщины полосковых электродов второго ряда. При этом увеличивается пробивное напряжение индикатора, 1 з,п.ф-лы, 1 ил. электродами размещены полосы дополнительного слоя диэлектрика 4, выполненные из светопоглощающего материала, оксида германия.и имеющие толщину от 340 до 430 нм. Поверх первого и дополнительного слоев диэлектрика последовательно расположены электролюминесцентный слой 5 в виде пленки сульфида цинка, легированного марганцем, с толщиной 600 нм, второй диэлектрический слой 6 из оксида иттрия толщиной 200 нм и второй ряд полосковых электродов 7 из алюминия толщиной 1 20 нм. Экспериментально установлено, что при высоте выступающей части полос дополнительного слоя диэлектрика от сп 9» 00 1547673 носительно поверхности первого слоя диэлектрика, не превышающей толщины полосховых электродов второго ряда, увеличивается пробивное напряжение индикатора примерно на 50 В, Выполнение полос дополнительного слоя диэлектрика светопоглощающими частично устраняет паразитную подсветку между элементами индикатора, расположенными над смежными полоско— выми прозрачными электродами, что увеличивает контраст воспроизводимых изображений. ложенный на прозрачных электродах первый прозрачный слой диэлектрика, а поверх первого и дополнительного слоев диэлектрика последовательно расположены электролюминесцентный, второй диэлектрический слой и второй ряд полосковых электродов, перпендикулярных электродам 'первого ряда, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности за счет увеличения электрической прочности, полосы дополнительного слоя диэлектрика выполнены выступающими над первым слоем прозрачного диэлектрика, •15 Фор мул а и з о б р е т е н и я причем высота выступающей части полос дополнительного слоя диэлектрика не превышает толщины полосковых 1, Матричный индикатор, содержаэлектродов второго ряда, щий прозрачную диэлектрическую под2, Индикатор по п . 1 р о т л и 20 ложку, снабженную первым рядом проч а ю щ и й с я тем, что, с целью зрачных полосковых электродов с разувеличения контраста, полосы дополнимещенными между ними полосами дополтельного слоя диэлектрика выполнены нительного слоя диэлектрика, и распоиз светопоглощающего материала» \ Редактор Т.Рыбалова Составитель Б#Прибытков Техред М.Дидык Корректор С.Шевкун Заказ 404/ДСП Тираж 270 Подписное В И П Государственного комитета по изобретениям и открытиям при Г Н С С НИИ К Т СР 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
