Привідний барабан стрічкового конвеєра

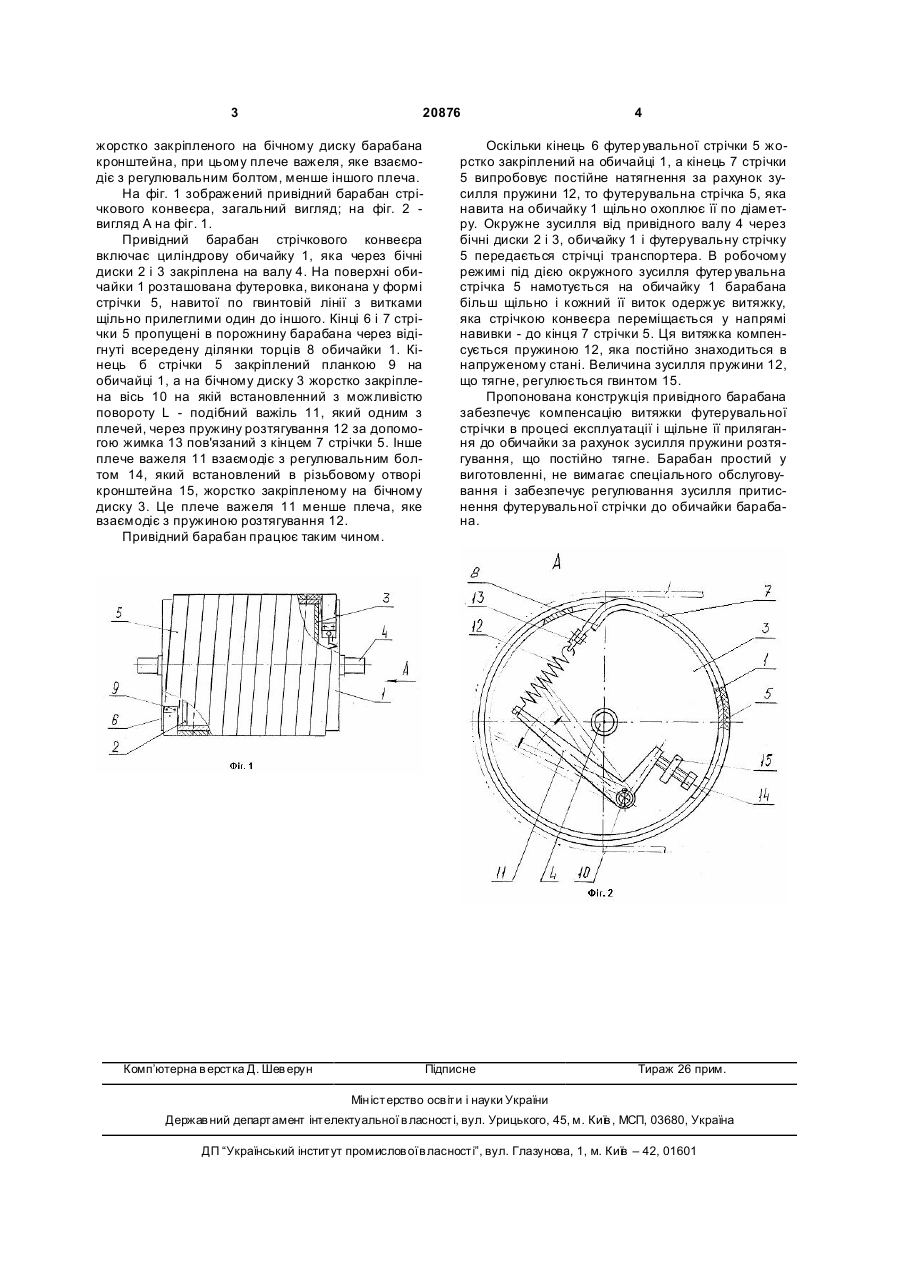

1. Привідний барабан стрічкового конвеєра, що містить закріплену на валу обичайку з навитою на неї по гвинтовій лінії футерувальною стрічкою, один кінець якої закріплений на обичайці, який 3 20876 жорстко закріпленого на бічному диску барабана кронштейна, при цьому плече важеля, яке взаємодіє з регулювальним болтом, менше іншого плеча. На фіг. 1 зображений привідний барабан стрічкового конвеєра, загальний вигляд; на фіг. 2 вигляд А на фіг. 1. Привідний барабан стрічкового конвеєра включає циліндрову обичайку 1, яка через бічні диски 2 і 3 закріплена на валу 4. На поверхні обичайки 1 розташована футеровка, виконана у формі стрічки 5, навитої по гвинтовій лінії з витками щільно прилеглими один до іншого. Кінці 6 і 7 стрічки 5 пропущені в порожнину барабана через відігнуті всередену ділянки торців 8 обичайки 1. Кінець б стрічки 5 закріплений планкою 9 на обичайці 1, а на бічному диску 3 жорстко закріплена вісь 10 на якій встановленний з можливістю повороту L - подібний важіль 11, який одним з плечей, через пружину розтягування 12 за допомогою жимка 13 пов'язаний з кінцем 7 стрічки 5. Інше плече важеля 11 взаємодіє з регулювальним болтом 14, який встановлений в різьбовому отворі кронштейна 15, жорстко закріпленому на бічному диску 3. Це плече важеля 11 менше плеча, яке взаємодіє з пружиною розтягування 12. Привідний барабан працює таким чином. Комп’ютерна в ерстка Д. Шев ерун 4 Оскільки кінець 6 футер увальної стрічки 5 жорстко закріплений на обичайці 1, а кінець 7 стрічки 5 випробовує постійне натягнення за рахунок зусилля пружини 12, то футерувальна стрічка 5, яка навита на обичайку 1 щільно охоплює її по діаметру. Окружне зусилля від привідного валу 4 через бічні диски 2 і 3, обичайку 1 і футерувальну стрічку 5 передається стрічці транспортера. В робочому режимі під дією окружного зусилля футер увальна стрічка 5 намотується на обичайку 1 барабана більш щільно і кожний її виток одержує витяжку, яка стрічкою конвеєра переміщається у напрямі навивки - до кінця 7 стрічки 5. Ця витяжка компенсується пружиною 12, яка постійно знаходиться в напруженому стані. Величина зусилля пружини 12, що тягне, регулюється гвинтом 15. Пропонована конструкція привідного барабана забезпечує компенсацію витяжки футерувальної стрічки в процесі експлуатації і щільне її прилягання до обичайки за рахунок зусилля пружини розтягування, що постійно тягне. Барабан простий у виготовленні, не вимагає спеціального обслуговування і забезпечує регулювання зусилля притиснення футерувальної стрічки до обичайки барабана. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
