Пристрій для іскробезпечного живлення

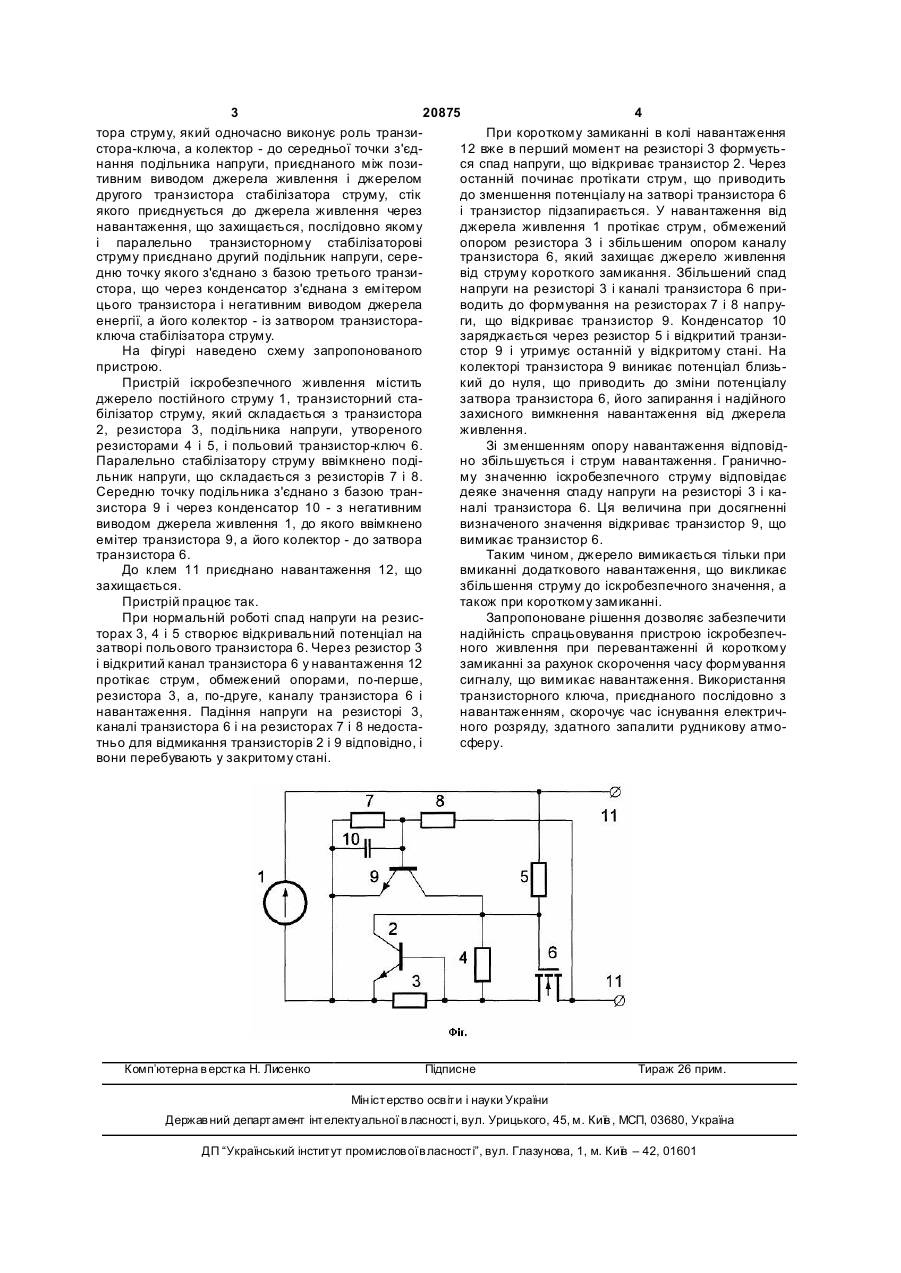

Пристрій для іскробезпечного живлення, який містить джерело живлення постійного струму, подільники напруги, три транзистори, один із яких виконує роль ключа, який відрізняється тим, що його обладнано транзисторним стабілізатором струму, у якому емітер першого транзистора приєднано до негативного виводу джерела живлення 3 20875 4 тора струму, який одночасно виконує роль транзиПри короткому замиканні в колі навантаження стора-ключа, а колектор - до середньої точки з'єд12 вже в перший момент на резисторі 3 формуєтьнання подільника напруги, приєднаного між позися спад напруги, що відкриває транзистор 2. Через тивним виводом джерела живлення і джерелом останній починає протікати струм, що приводить другого транзистора стабілізатора струму, стік до зменшення потенціалу на затворі транзистора 6 якого приєднується до джерела живлення через і транзистор підзапирається. У навантаження від навантаження, що захищається, послідовно якому джерела живлення 1 протікає струм, обмежений і паралельно транзисторному стабілізаторові опором резистора 3 і збільшеним опором каналу струму приєднано другий подільник напруги, серетранзистора 6, який захищає джерело живлення дню точку якого з'єднано з базою третього транзивід струму короткого замикання. Збільшений спад стора, що через конденсатор з'єднана з емітером напруги на резисторі 3 і каналі транзистора 6 прицього транзистора і негативним виводом джерела водить до формування на резисторах 7 і 8 напруенергії, а його колектор - із затвором транзистораги, що відкриває транзистор 9. Конденсатор 10 ключа стабілізатора струму. заряджається через резистор 5 і відкритий транзиНа фігурі наведено схему запропонованого стор 9 і утримує останній у відкритому стані. На пристрою. колекторі транзистора 9 виникає потенціал близьПристрій іскробезпечного живлення містить кий до нуля, що приводить до зміни потенціалу джерело постійного струму 1, транзисторний стазатвора транзистора 6, його запирання і надійного білізатор струму, який складається з транзистора захисного вимкнення навантаження від джерела 2, резистора 3, подільника напруги, утвореного живлення. резисторами 4 і 5, і польовий транзистор-ключ 6. Зі зменшенням опору навантаження відповідПаралельно стабілізатору струму ввімкнено подіно збільшується і струм навантаження. Граничнольник напруги, що складається з резисторів 7 і 8. му значенню іскробезпечного струму відповідає Середню точку подільника з'єднано з базою трандеяке значення спаду напруги на резисторі 3 і казистора 9 і через конденсатор 10 - з негативним налі транзистора 6. Ця величина при досягненні виводом джерела живлення 1, до якого ввімкнено визначеного значення відкриває транзистор 9, що емітер транзистора 9, а його колектор - до затвора вимикає транзистор 6. транзистора 6. Таким чином, джерело вимикається тільки при До клем 11 приєднано навантаження 12, що вмиканні додаткового навантаження, що викликає захищається. збільшення струму до іскробезпечного значення, а Пристрій працює так. також при короткому замиканні. При нормальній роботі спад напруги на резисЗапропоноване рішення дозволяє забезпечити торах 3, 4 і 5 створює відкривальний потенціал на надійність спрацьовування пристрою іскробезпечзатворі польового транзистора 6. Через резистор 3 ного живлення при перевантаженні й короткому і відкритий канал транзистора 6 у навантаження 12 замиканні за рахунок скорочення часу формування протікає струм, обмежений опорами, по-перше, сигналу, що вимикає навантаження. Використання резистора 3, а, по-друге, каналу транзистора 6 і транзисторного ключа, приєднаного послідовно з навантаження. Падіння напруги на резисторі 3, навантаженням, скорочує час існування електричканалі транзистора 6 і на резисторах 7 і 8 недостаного розряду, здатного запалити рудникову атмотньо для відмикання транзисторів 2 і 9 відповідно, і сферу. вони перебувають у закритому стані. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
