Спосіб очищення виливків точного лиття

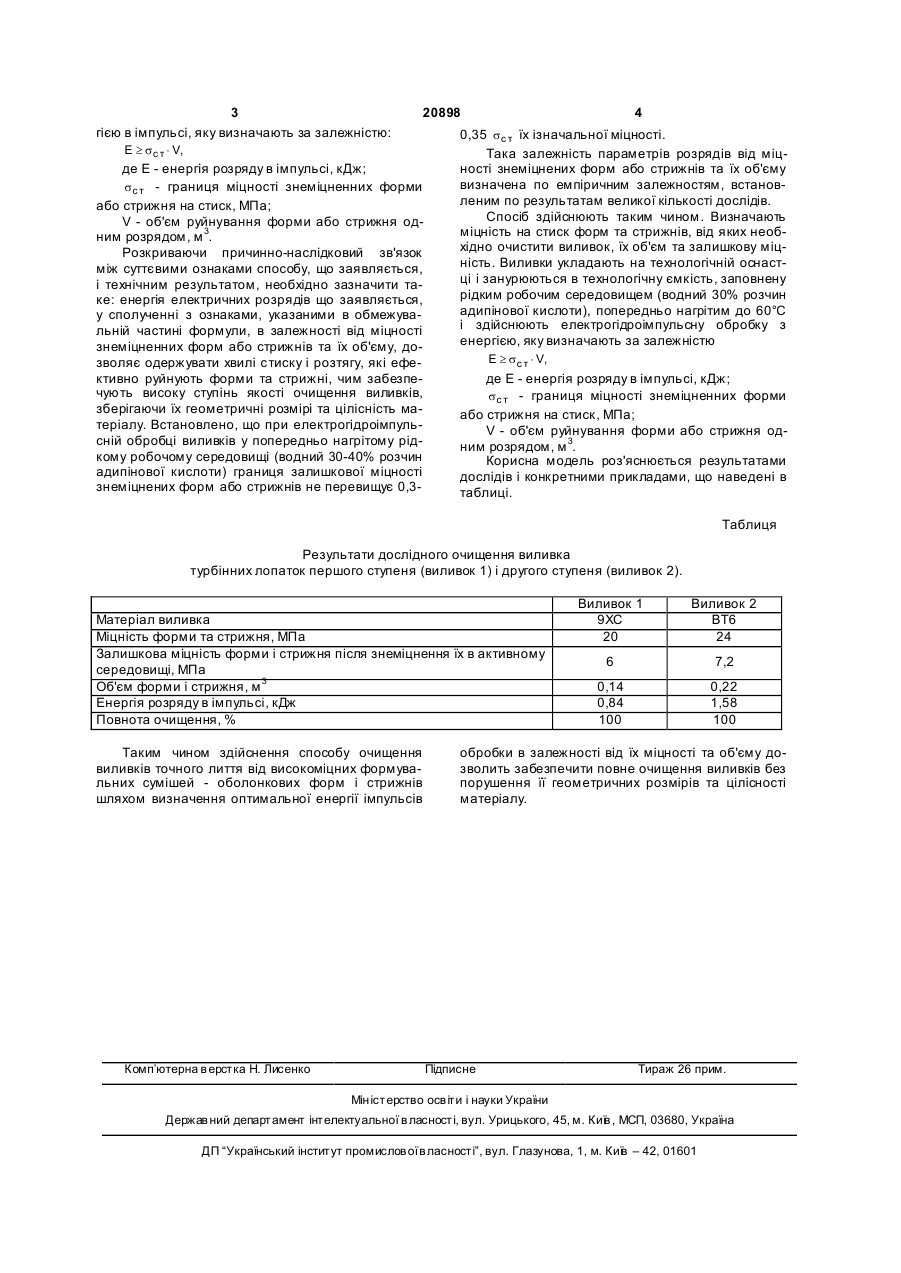

Спосіб очищення виливків точного лиття, що включає електрогідроімпульсну обробку виливків у 3 гією в імпульсі, яку визначають за залежністю: 20898 E ³ s с т × V, де Е - енергія розряду в імпульсі, кДж; s с т - границя міцності знеміцненних форми або стрижня на стиск, МПа; V - об'єм руйнування форми або стрижня одним розрядом, м 3. Розкриваючи причинно-наслідковий зв'язок між суттєвими ознаками способу, що заявляється, і технічним результатом, необхідно зазначити таке: енергія електричних розрядів що заявляється, у сполученні з ознаками, указаними в обмежувальній частині формули, в залежності від міцності знеміцненних форм або стрижнів та їх об'єму, дозволяє одержувати хвилі стиску і розтягу, які ефективно руйнують форми та стрижні, чим забезпечують високу ступінь якості очищення виливків, зберігаючи їх геометричні розмірі та цілісність матеріалу. Встановлено, що при електрогідроімпульсній обробці виливків у попередньо нагрітому рідкому робочому середовищі (водний 30-40% розчин адипінової кислоти) границя залишкової міцності знеміцнених форм або стрижнів не перевищує 0,3 4 0,35 s с т їх ізначальної міцності. Така залежність параметрів розрядів від міцності знеміцнених форм або стрижнів та їх об'єму визначена по емпіричним залежностям, встановленим по результатам великої кількості дослідів. Спосіб здійснюють таким чином. Визначають міцність на стиск форм та стрижнів, від яких необхідно очистити виливок, їх об'єм та залишкову міцність. Виливки укладають на технологічній оснастці і занурюються в технологічну ємкість, заповнену рідким робочим середовищем (водний 30% розчин адипінової кислоти), попередньо нагрітим до 60°С і здійснюють електрогідроімпульсну обробку з енергією, яку визначають за залежністю E ³ s с т × V, де Е - енергія розряду в імпульсі, кДж; s с т - границя міцності знеміцненних форми або стрижня на стиск, МПа; V - об'єм руйнування форми або стрижня одним розрядом, м 3. Корисна модель роз'яснюється результатами дослідів і конкретними прикладами, що наведені в таблиці. Таблиця Результати дослідного очищення виливка турбінних лопаток першого ступеня (виливок 1) і другого ступеня (виливок 2). Матеріал виливка Міцність форми та стрижня, МПа Залишкова міцність форми і стрижня після знеміцнення їх в активному середовищі, МПа Об'єм форми і стрижня, м 3 Енергія розряду в імпульсі, кДж Повнота очищення, % Таким чином здійснення способу очищення виливків точного лиття від високоміцних формувальних сумішей - оболонкових форм і стрижнів шляхом визначення оптимальної енергії імпульсів Комп’ютерна в ерстка Н. Лисенко Виливок 1 9ХС 20 Виливок 2 ВТ6 24 6 7,2 0,14 0,84 100 0,22 1,58 100 обробки в залежності від їх міцності та об'єму дозволить забезпечити повне очищення виливків без порушення її геометричних розмірів та цілісності матеріалу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
