Установка для нагрівання рідини
Формула / Реферат
Установка для нагрівання рідини, що містить статор, а також вставлений з зазором в нього ротор, яка відрізняється тим, що всередині статора розміщені шнек і глухі отвори, а на верхній кришці статора знаходяться вхідна труба з регулюючим краном та статичні глухі отвори, а також вихрові канали, причому геометрія нижньої кришки статора утворює вихідну камеру з вихідною трубою з регулюючим краном, а на валу розміщений ротор, який з'єднаний з електродвигуном і статором, на якому знаходяться глухі отвори та вихрові канали.
Текст

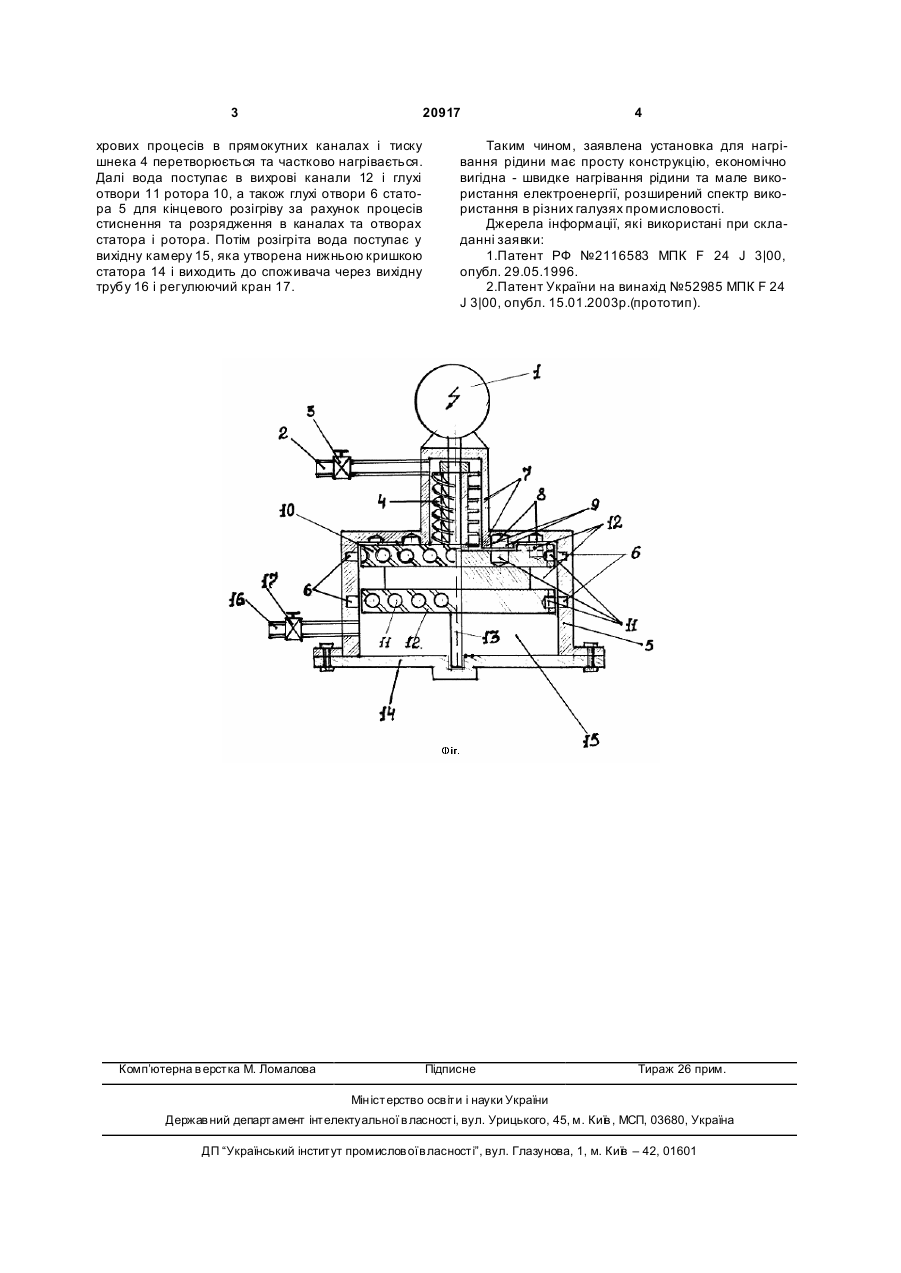

Установка для нагрівання рідини, що містить статор, а також вставлений з зазором в нього ротор, яка відрізняється тим, що всередині статора 3 20917 хрових процесів в прямокутних каналах і тиску шнека 4 перетворюється та частково нагрівається. Далі вода поступає в вихрові канали 12 і глухі отвори 11 ротора 10, а також глухі отвори 6 статора 5 для кінцевого розігріву за рахунок процесів стиснення та розрядження в каналах та отворах статора і ротора. Потім розігріта вода поступає у вихідну камеру 15, яка утворена нижньою кришкою статора 14 і виходить до споживача через вихідну трубу 16 і регулюючий кран 17. Комп’ютерна в ерстка М. Ломалова 4 Таким чином, заявлена установка для нагрівання рідини має просту конструкцію, економічно вигідна - швидке нагрівання рідини та мале використання електроенергії, розширений спектр використання в різних галузях промисловості. Джерела інформації, які використані при складанні заявки: 1.Патент РФ №2116583 МПК F 24 J 3|00, опубл. 29.05.1996. 2.Патент України на винахід №52985 МПК F 24 J 3|00, опубл. 15.01.2003р.(прототип). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for liquid heating
Назва патенту російськоюУстановка для нагревания воды
МПК / Мітки
Мітки: нагрівання, установка, рідини
Код посилання
<a href="https://ua.patents.su/2-20917-ustanovka-dlya-nagrivannya-ridini.html" target="_blank" rel="follow" title="База патентів України">Установка для нагрівання рідини</a>

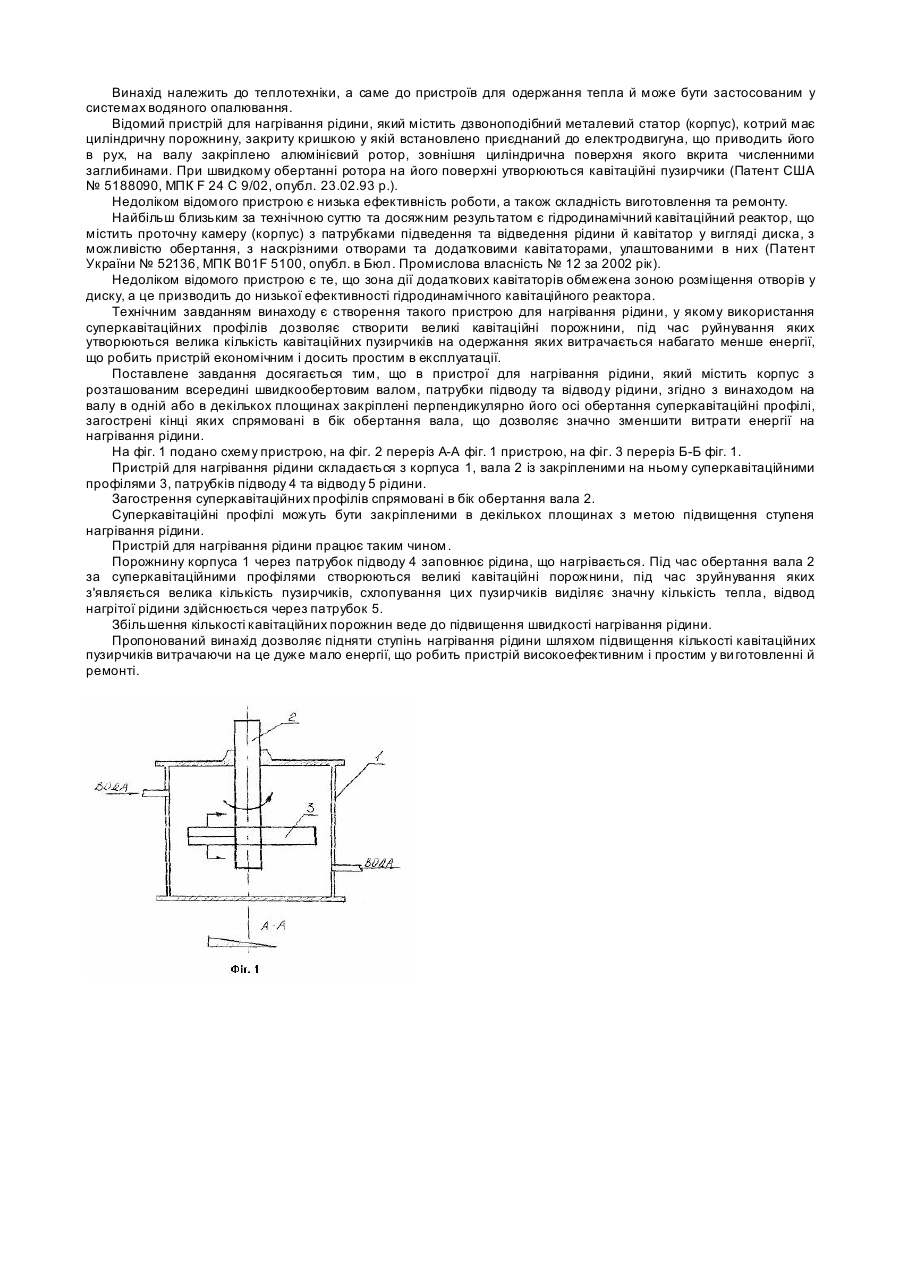

Пристрій для нагрівання рідини
